Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja Painos 07/2008 FI 379 6.1.2 Pipetinvaiht aja 12-seg mentti-Collect &Place-päälle Artikkeli-nro. 001 19661-xx Pip…
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
378
6.1.1.10 Pipetinvaihtaja "rivi 2" 20-segmenttiselle Collect&Place-päälle
Artikkeli-nro. 00119716-xx Pipetinvaihtaja 2, X-sarja, C&P20A
Pipetinvaihtaja "rivi 2" asentaa seuraaville asetuspaikoille:
X4-automaatti: Asetuspaikat 1, 2, 3 ja 4 (katso kuva 6.1 - 2
, sivu 371)
X3-automaatti: Asetuspaikat 1, 3 ja 4 (katso kuva 6.1 - 3
, sivu 372)
X2-automaatti: Asetuspaikat 1 ja 3 (katso kuva 6.1 - 4
, sivu 373)
Jälkivarustelupaketti sisältää pipetinvaihtajan lisäksi asennussarjan.
6

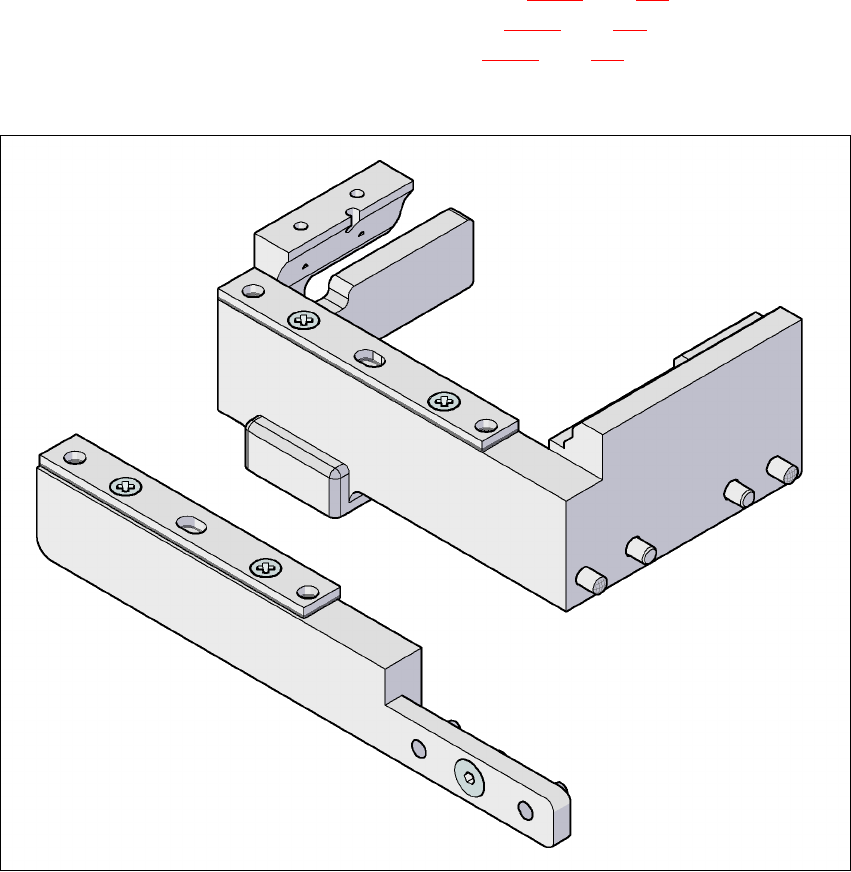

Kuva 6.1 - 8 Asennussarja pipetinvaihtajalle "rivi 2"
6
6
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
379
6.1.2 Pipetinvaihtaja 12-segmentti-Collect&Place-päälle
Artikkeli-nro. 00119661-xx Pipetinvaihtaja HF/X/D3, 12-segmentti-C&P-pää
6

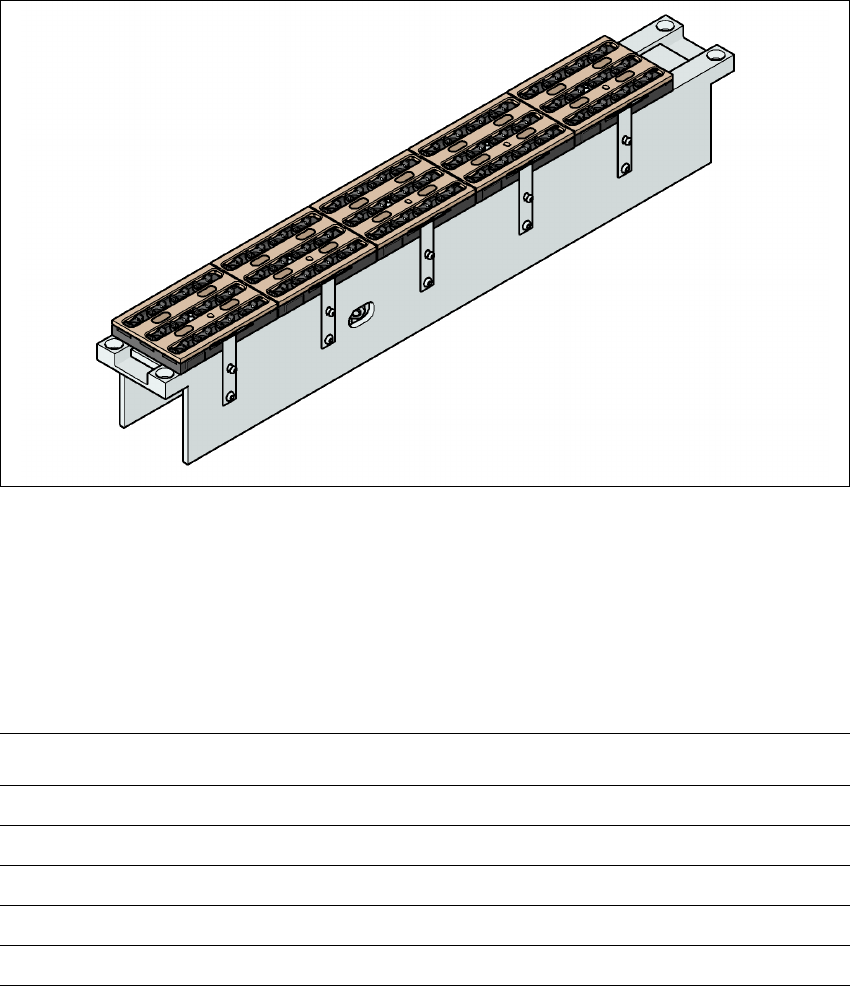

Kuva 6.1 - 9 Pipetinvaihtaja 12-segmentti-Collect&Place-päälle
6.1.2.1 Kuvaus
Tämä pipetinvaihtaja voi nostaa 5 makasiiniin saakka kullakin 12 pipettivarastolla. Makasiinit ovat
yhteisellä kannattimella. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty pidikkeillä.
6.1.2.2 Tekniset tiedot
6
Pipetinvaihtaja 12-segmentti-Collect&Place-päälle
Mitat (Pituus x Leveys x Korkeus) 449 x 62,7 x 77,7 mm³
Pipettipaikkojen lukumäärä 60
Pipettityypit 9xx
Pipetinvaihtoaika n. 2 sek. per pipetti
Paineilmaliitäntä 0,48 MPa (4,8 bar)
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
380
6.1.2.3 Pipetinvaihtajan paikka C&P12-päälle X4-automaatilla
Asetuspaikoille 1, 2, 3 ja 4 voidaan asentaa 2 pipetinvaihtajaan saakka 12-segmentti-Collect&
Place-pää (pos. 1 ja 2 kuvassa 6.1 - 10
). Tämä tuottaa 40 makasiinin kanssa 8 pipetinvaihtajan
kokonaiskapasiteetin ja yhteensä 480 pipettivarastoa.
6

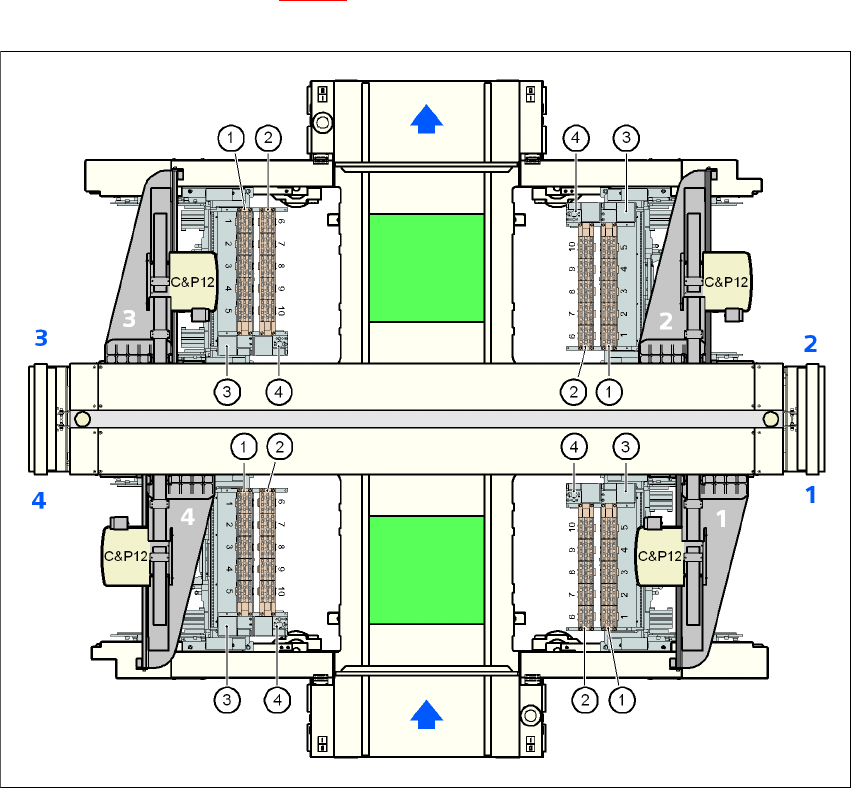

Kuva 6.1 - 10 Pipetinvaihtajan paikka 12-segm.-Collect&Place-päälle X4-automaatilla
6
(1) Pipetinvaihtaja, "rivi 1"
(2) Pipetinvaihtaja, "rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
