Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
385
6.1.2.8 Makasiinin vaihto
→ Makasiinin poistamiseksi paina jousihakaa (pos. 1 kuvassa 6.1 - 14) makasiinista poispäin.
Nosta makasiini pois kannattimesta.
6

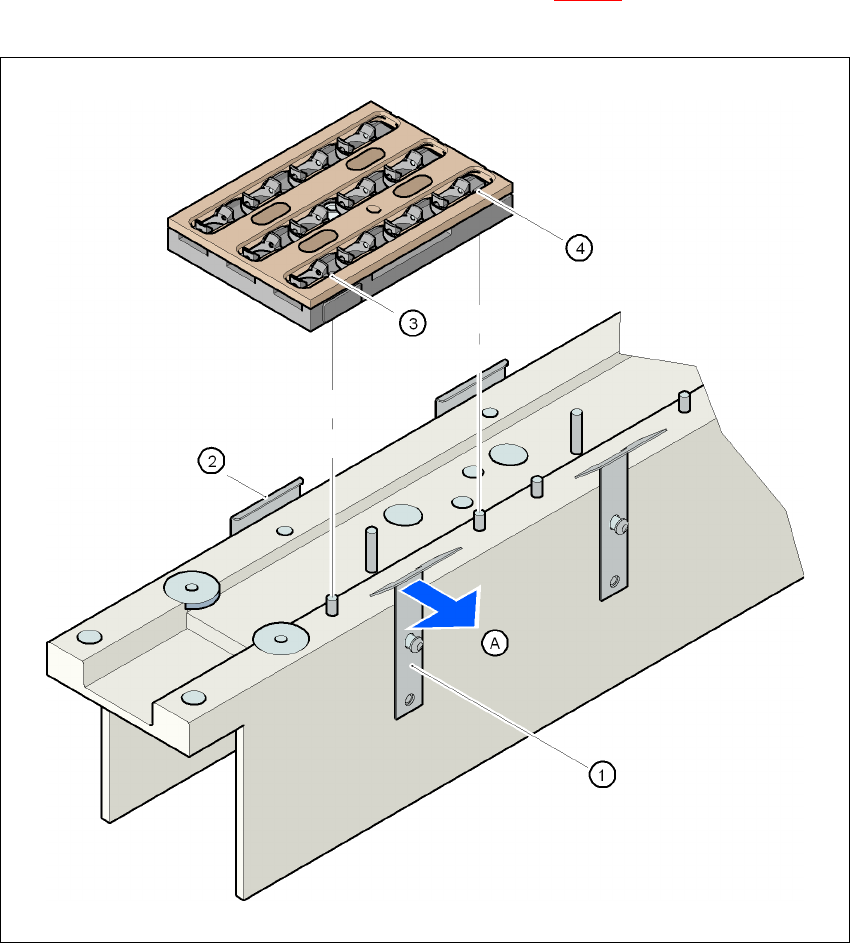

Kuva 6.1 - 14 Makasiinin vaihto
(1) Jousihaat
(2) Kiinnike
(3) Keskiöintiporaus
(4) Pitkittäisreikä
(A) Jousineulojen vetäminen pois makasiinista
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
386
OHJE
Makasiini on asetettava niin, että keskiöintinastat liukuvat keskiöintiporaukseen (pos. 3 kuvassa
6.1 - 14, sivu 385) ja pitkittäisreikään (pos. 4 kuvassa 6.1 - 14, sivu 385). 6
→ Laita kannattimelle ensin makasiini, jossa on sivulla pipettinumerointi 1, 2, 3 ja 4. Kiinnikkeen
(pos. 2 kuvassa 6.1 - 14
, sivu 385) on liu'uttava makasiinin rakoon.
→ Paina jousihakaa makasiinista poispäin.
→ Paina makasiini tasaisesti kannattimelle ja päästä jousihaka irti. Jousihaka täytyy lukita.
6.1.2.9 Asennon tunnistus
Jokaisella pipetinvaihtajan makasiinilla on paikoitusmerkki paikan tunnistusta varten.
6

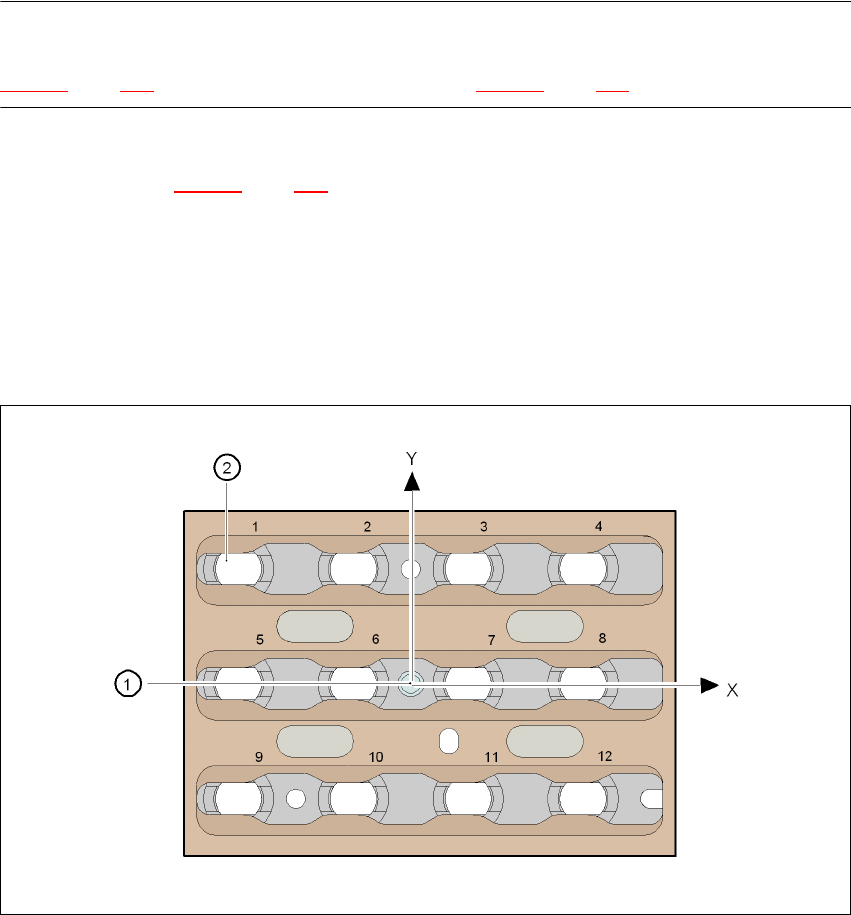

Kuva 6.1 - 15 Pipetinvaihtaja – asennon tunnistus
(1) Paikoitusmerkki
(2) Pipettien sijainti makasiinissa paikoitusmerkkiin
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
387
6.1.2.10 Pipetinvaihtaja "rivi 2" 12-segmenttiselle Collect&Place-päälle
Artikkeli-nro. 00119663-xx Pipetinvaihtaja 2 HF/X/D3, 12-segmentti-Collect&Place-pää
Pipetinvaihtaja "rivi 2" voidaan asentaa seuraaville asetuspaikoille:
X4-automaatti: Asetuspaikat 1, 2, 3 ja 4 (katso kuva 6.1 - 10
, sivu 380)
X3-automaatti: Asetuspaikat 1, 3 ja 4 (katso kuva 6.1 - 11
, sivu 381)
X2-automaatti: Asetuspaikat 1 ja 3 (katso kuva 6.1 - 12
, sivu 382)
Jälkivarustelupaketti sisältää pipetinvaihtajan lisäksi asennussarjan ja pipetinpoistolaitteen pudo-
tettavan säiliön kanssa.
6

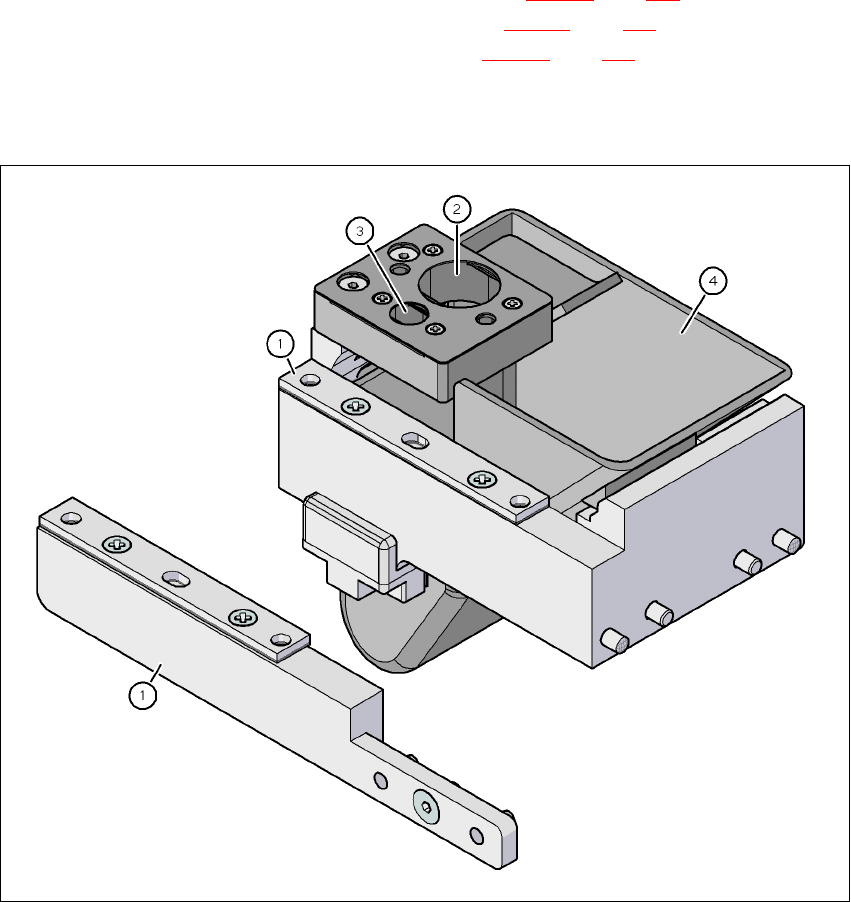

Kuva 6.1 - 16 Asennussarja pipetinvaihtajalle"rivi 2"
(1) Asennussarja pipetinvaihtajalle "rivi 2"
(2) Pipetinpoistolaite pipettityypille 8xx
(3) Pipetinpoistolaite pipettityypille 9xx
(4) Pudotettava säiliö pipeteille
