6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 390 6.1.3.4 Pipetinvaiht ajan paikka C&P6-päälle X3-automaatilla Asetuspaikoille 1, 3 ja 4 voi…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
389
6.1.3.3 Pipetinvaihtajan paikka C&P6-päälle X4-automaatilla
Asetuspaikoille 1, 2, 3 ja 4 voidaan asentaa kuhunkin maks. 2 pipetinvaihtajaa 6-segmentti-Col-
lect& Place-päätä varten (pos. 1 ja 2 kuvassa 6.1 - 18
, sivu 389). Tämä tuottaa 48 makasiinin
kanssa 8 pipetinvaihtajan kokonaiskapasiteetin ja yhteensä 288 pipettivarastoa.
6

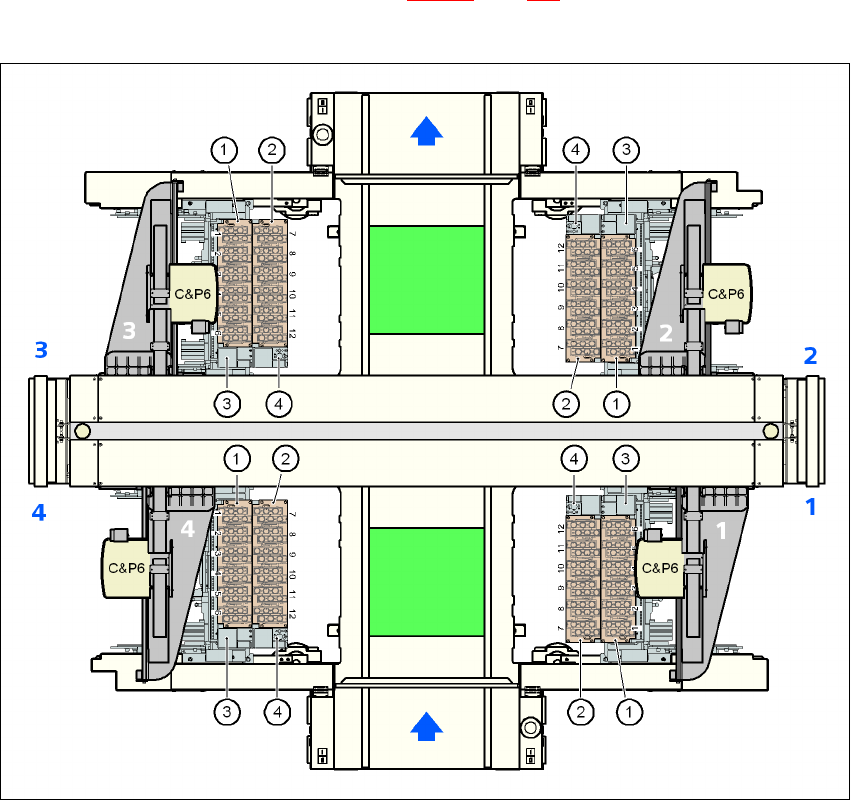

Kuva 6.1 - 18 Pipetinvaihtajan paikka C&P6-päälle X4-automaatilla
(1) Pipetinvaihtaja, "rivi 1"
(2) Pipetinvaihtaja, "rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
390
6.1.3.4 Pipetinvaihtajan paikka C&P6-päälle X3-automaatilla
Asetuspaikoille 1, 3 ja 4 voidaan asentaa 6-segmentti-Collect&Place -päätä varten kulloinkin kor-
keintaan 2 pipetinvaihtajaa (pos. 1 ja 2 kuvassa 6.1 - 19
). Asetuspaikalle 2 voidaan asentaa yksi
pipetinvaihtaja. Tämä tuottaa 42 makasiinin kanssa 7 pipetinvaihtajan kokonaiskapasiteetin ja
252 pipettivarastoa.
6

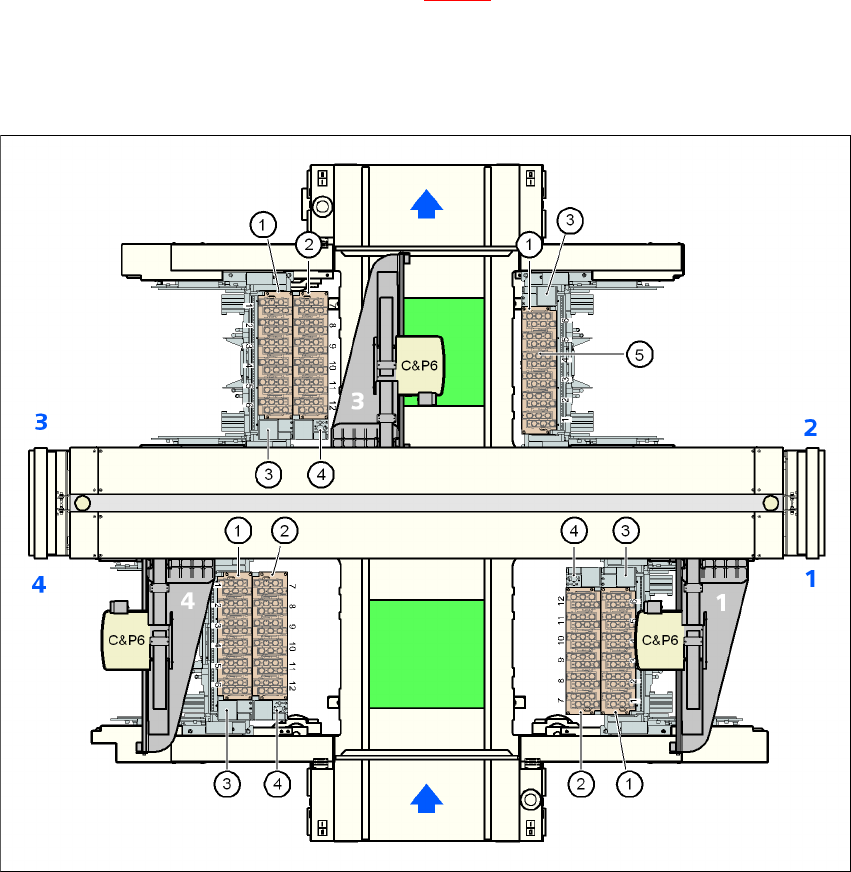

Kuva 6.1 - 19 Pipetinvaihtajan paikka C&P6-päälle X3-automaatilla
(1) Pipetinvaihtaja, "rivi 1"
(2) Pipetinvaihtaja, "rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
391
6.1.3.5 Pipetinvaihtajan paikka C&P6-päälle X2-automaatilla
Asetuspaikoille 1 ja 3 voidaan asentaa 2 pipetinvaihtajaan saakka 6-segmentti-Collect&Place-
päätä varten (pos. 1 ja 2 kuvassa 6.1 - 20
). Asetuspaikoille 2 ja 4 voidaan asentaa kullekin yksi
pipetinvaihtaja. Tämä tuottaa 36 makasiinin kanssa 6 pipetinvaihtajan kokonaiskapasiteetin ja yh-
teensä 216 pipettivarastoa.
6

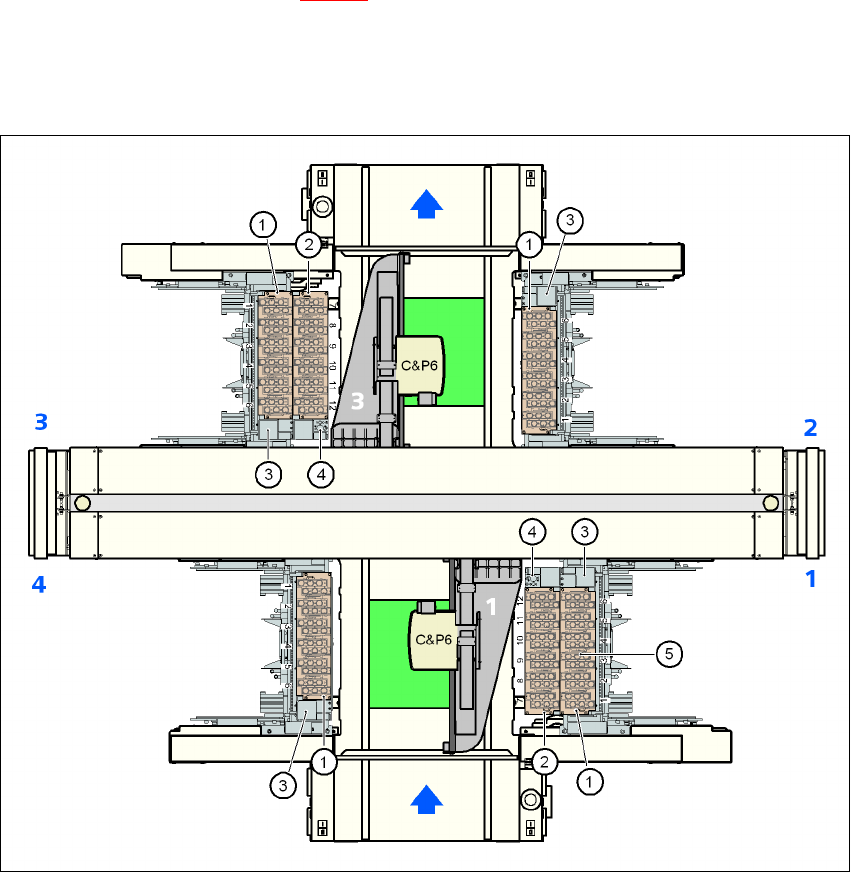

Kuva 6.1 - 20 Pipetinvaihtajan paikka C&P6-päälle X2-automaatilla
(1) Pipetinvaihtaja, "rivi 1"
(2) Pipetinvaihtaja, "rivi 2"
(3) Komponenttien poisheittosäiliö
(4) Poistolaite ja säiliö poisheitettäville pipeteille
(5) Pipettimakasiini
6
