6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
394
6.1.3.8 Makasiinin vaihto
→ Makasiinin poistamiseksi paina jousihakaa (pos. 1) makasiinista poispäin ja nosta makasiinia
kannattimesta pois.
6

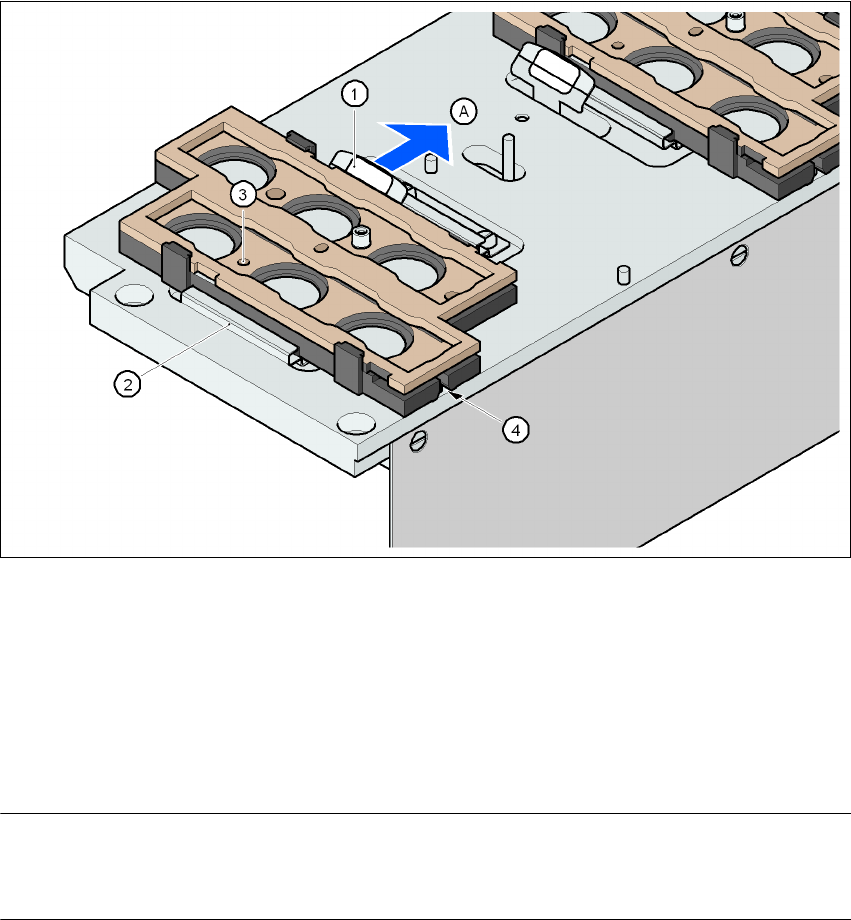

Kuva 6.1 - 22 Makasiinin vaihto
(1) Jousihaat
(2) Kiinnike
(3) Keskiöintiporaus
(4) Pitkittäisreikä
(A) Jousineulojen vetäminen pois makasiinista
OHJE
Makasiini on asetettava niin, että keskiöintinastat liukuvat keskiöintiporaukseen (pos. 3) ja pitkit-
täisreikään (pos. 4). 6
→ Laita kannattimelle ensin makasiini, jossa on sivulla keskiöintireikä (pos. 3) ja pitkittäisreikä
(pos. 4). Molempien makasiinien nystyröiden on liu'uttava kiinnikkeeseen (pos. 2).
→ Paina jousihakaa makasiinista poispäin.
→ Paina makasiini tasaisesti kannattimelle ja päästä jousihaka irti. Jousihaka täytyy lukita.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
395
6.1.3.9 Asennon tunnistus
Jokaisella pipetinvaihtajan makasiinilla on paikoitusmerkki paikan tunnistusta varten.
6
Kuva 6.1 - 23 Pipetinvaihtaja – asennon tunnistus
(1) Paikoitusmerkki
(2) Pipettien sijainti makasiinissa paikoitusmerkkiin
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
396
6.1.3.10 Pipetinvaihtaja "rivi 2" 6-segmenttiselle Collect&Place-päälle
Artikkeli-nro. 00119664-xx Pipetinvaihtaja 2 HF/X/D3, 6-segmentti-Collect&Place-pää
Pipetinvaihtaja "rivi 2" voidaan asentaa seuraaville asetuspaikoille:
X4-automaatti: Asetuspaikat 1, 2, 3 ja 4 (katso kuva 6.1 - 18
, sivu 389)
X3-automaatti: Asetuspaikat 1, 3 ja 4 (katso kuva 6.1 - 19
, sivu 390)
X2-automaatti: Asetuspaikat 1 ja 3 (katso kuva 6.1 - 20
, sivu 391)
Jälkivarustelupaketti sisältää pipetinvaihtajan lisäksi asennussarjan ja pipetinpoistolaitteen pudo-
tettavan säiliön kanssa.
6

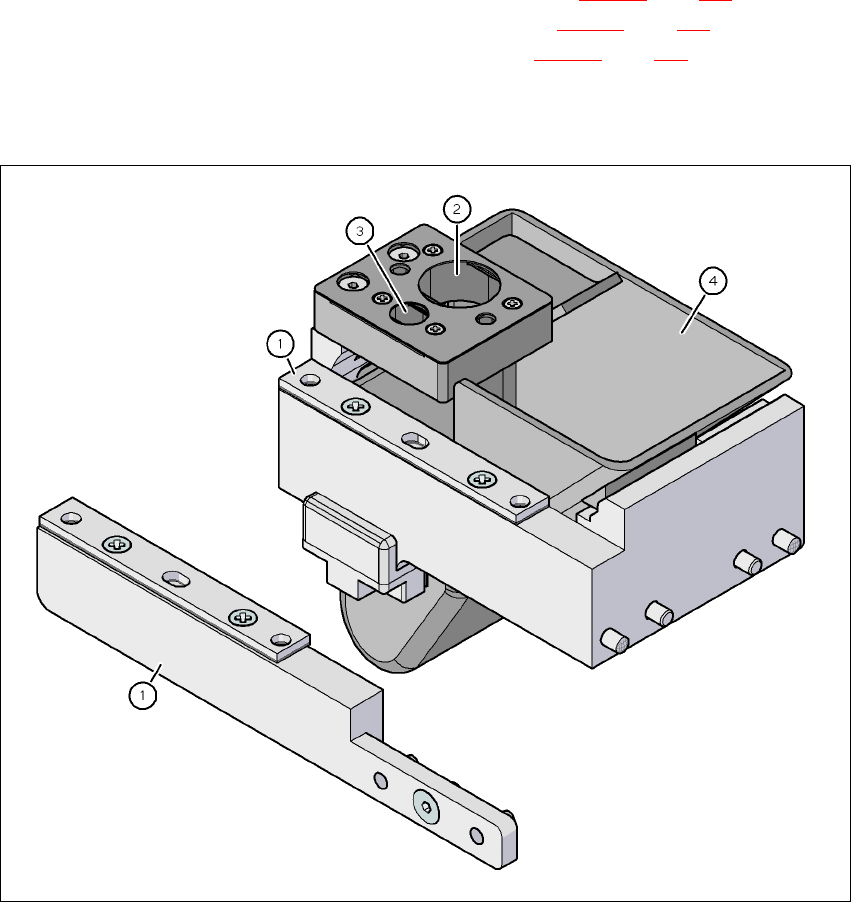

Kuva 6.1 - 24 Asennussarja pipetinvaihtajalle "rivi 2"
(1) Asennussarja pipetinvaihtajalle "rivi 2"
(2) Pipetinpoistolaite pipettityypille 8xx
(3) Pipetinpoistolaite pipettityypille 9xx
(4) Pudotettava säiliö pipeteille
