6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 398 6.1.4.3 Pipetinvaiht ajan paikka T winHead:iä varten X4-automaatilla Asetuspaikoille 1 - 4 voi…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
397
6.1.4 Pipetinvaihtaja SIPLACE TwinHead: iä varten
Artikkeli-nro. 03005191-xx Makasiini 2 pipetille
Artikkeli-nro. 03001807-xx Makasiini 1 pipetille
6

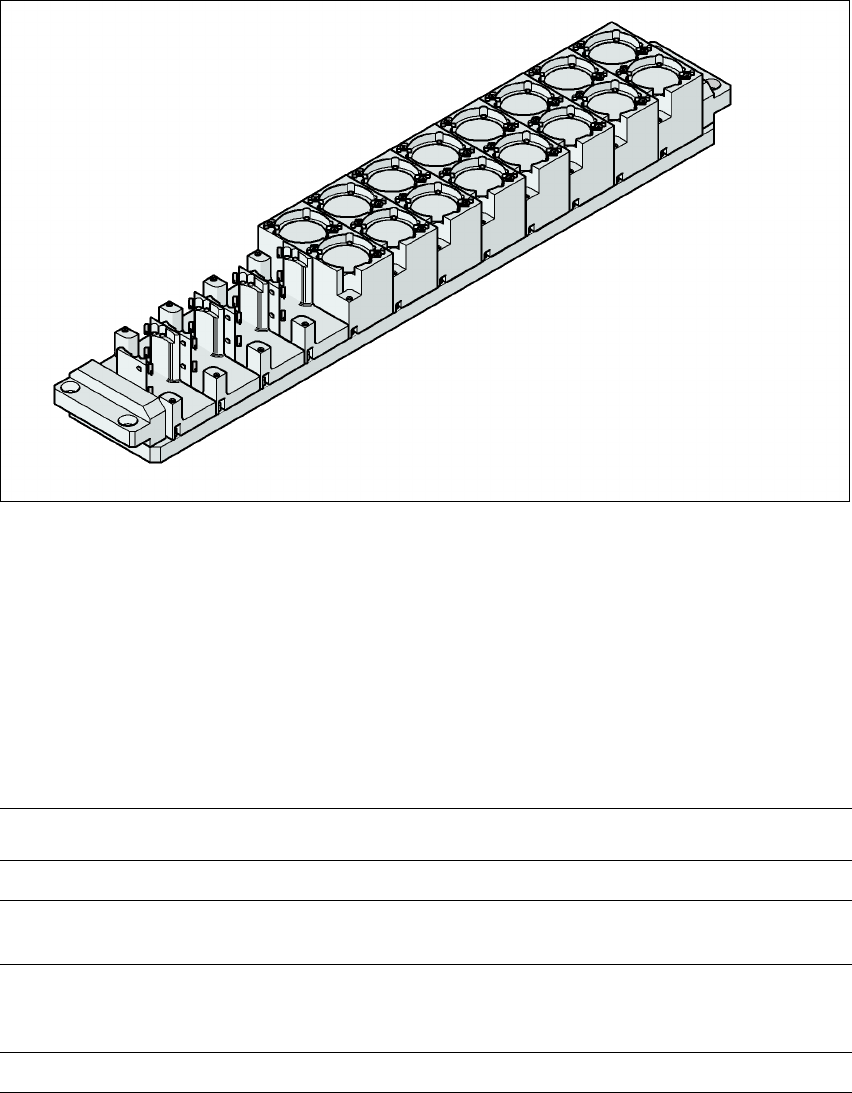

Kuva 6.1 - 25 Pipetinvaihtaja SIPLACE TwinHead: iä varten
6.1.4.1 Kuvaus
Tämä pipetinvaihtaja voi nostaa enintään 12 pipettimakasiinia. Saatavilla on kahdenlaisia makaa-
siinityyppejä: vakiomakasiineja ja makasiineja erityispipeteillä tai tarraimilla. Makasiinit ovat yhtei-
sellä kannattimella. Ne on keskiöity kulloinkin kahdella sylinterinastalla ja kiinnitetty kahdella
uppokantaruuvilla.
6.1.4.2 Tekniset tiedot
6
6
Pipetinvaihtaja SIPLACE TwinHead: iä varten
Mitat (Pituus x Leveys x Korkeus) 448 x 68 x 49 mm³
Pipettipaikkojen lukumäärä 16 standardipipetille
4 erityispipetille tai tarraimelle
Pipettityypit 5xx, vakio
4xx adapterin kanssa
9xx adapterin kanssa
Pipetinvaihtoaika n. 2 sek. per pipetti
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
398
6.1.4.3 Pipetinvaihtajan paikka TwinHead:iä varten X4-automaatilla
Asetuspaikoille 1 - 4 voidaan asentaa TwinHead:iä varten kulloinkin yksi pipetinvaihtaja:
Pipetinvaihtaja 1 asetuspaikoissa 1 ja 3 (pos. 1 kuvassa 6.1 - 26
): kumpikin 12 makasiinia
Pipetinvaihtaja 2 asetuspaikoissa 2 ja 4 (pos. 5 kuvassa 6.1 - 26
): kumpikin 10 makasiinia
Tämä tuottaa 44 makasiinin kanssa 4 pipetinvaihtajan kokonaiskapasiteetin ja 88 pipettivarastoa.
6

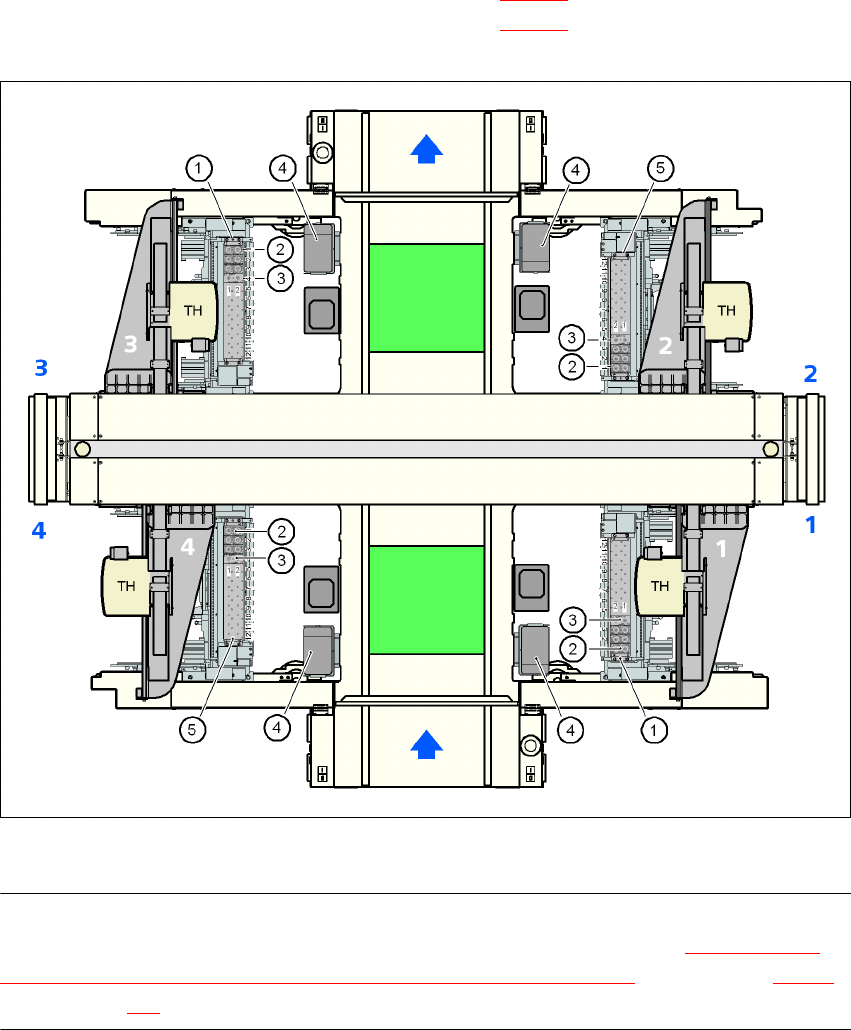

Kuva 6.1 - 26 Pipetinvaihtajan paikka TwinHead:iä varten X4-automaatilla
OHJE 6
Jos asetuspaikalle 2 tai 4 on asennettu MTC, paikka on varustettava optiolla "Pipetinvaihtaja
TwinHead:ille, kun ladonta-alueella on 2 portaalia ja telakoituna on MTC" (katso kohtaa 6.1.4.7,
alkaen sivulta 402).
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
399
6.1.4.4 Pipetinvaihtajan paikka TwinHead:iä varten X3-automaatilla
Asetuspaikoille 1 - 4 voidaan asentaa TwinHead:iä varten kulloinkin yksi pipetinvaihtaja:
Pipetinvaihtaja 1 asetuspaikoissa 1 ja 3 (pos. 1 kuvassa 6.1 - 27
): kumpikin 12 makasiinia
Pipetinvaihtaja 2 asetuspaikoissa 2 ja 4 (pos. 5 kuvassa 6.1 - 27
): kumpikin 10 makasiinia
Tämä tuottaa 44 makasiinin kanssa 4 pipetinvaihtajan kokonaiskapasiteetin ja 88 pipettivarastoa.
6

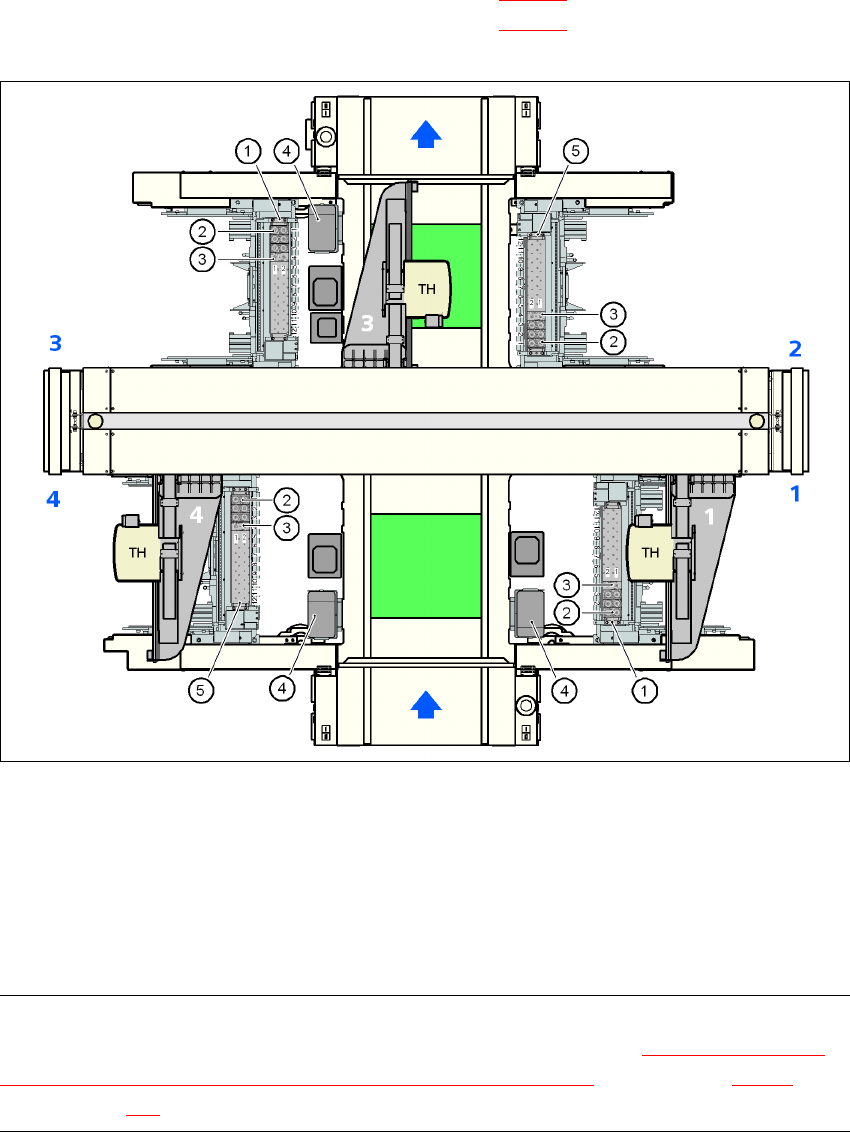

Kuva 6.1 - 27 Pipetinvaihtajan paikka TwinHead:iä varten X3-automaatilla
(1) Pipetinvaihtaja 1
(2) Vakiomakasiini
(3) Makasiini erityispipeteille ja tarraimille
(4) Komponenttien poisheittosäiliö
(5) Pipetinvaihtaja 2
OHJE 6
Jos asetuspaikalle 4 on asennettu MTC, paikka on varustettava optiolla "Pipetinvaihtaja Twin-
Head:ille, kun ladonta-alueella on 2 portaalia ja telakoituna on MTC" (katso kohtaa 6.1.4.7,
alkaen sivulta 402).
