6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 402 6.1.4.7 Pipetinvaiht aja T winHead:ille, kun ladont a-alueella on 2 port aalia ja telakoituna …
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
401
6.1.4.6 Asennus
Pipetinvaihtaja on kiinnitetty komponenttivaunun syöttölaitteistoon.
6

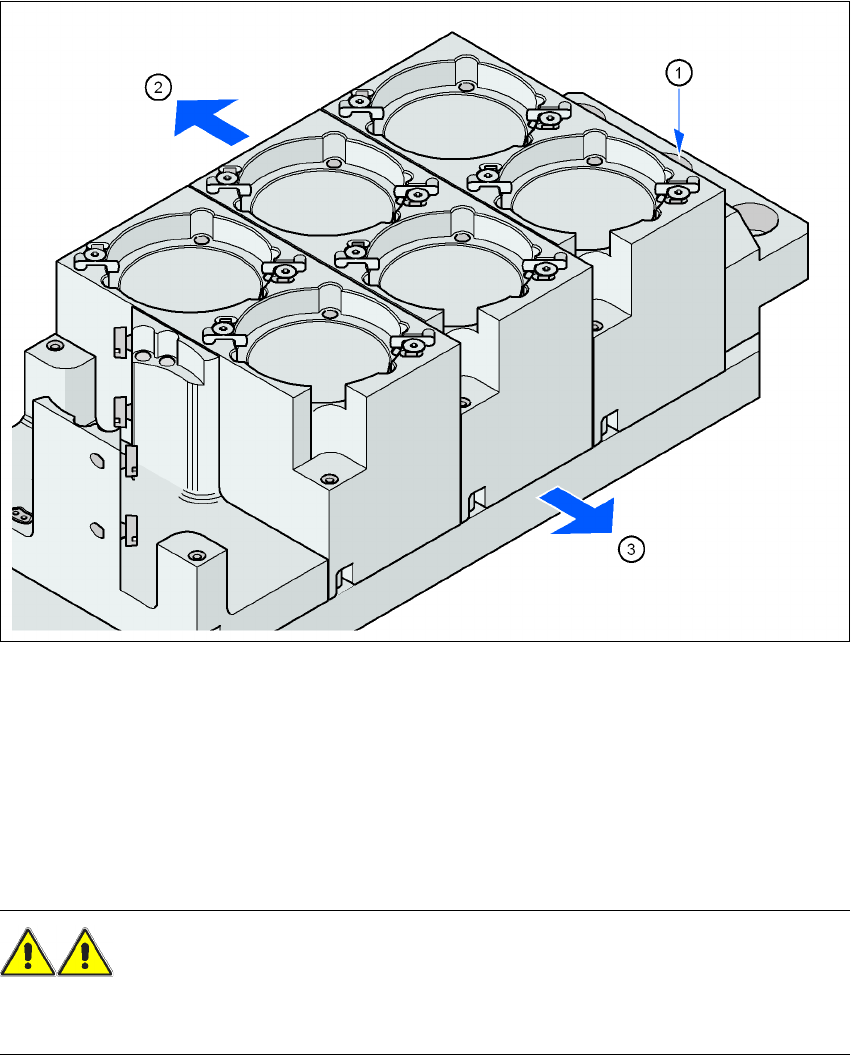

Kuva 6.1 - 29 Asennuspaikka
(1) Merkintäreikä
(2) Käyttäjän puoli
(3) Nuoli osoittaa PL-kuljetuksen suuntaan
6
→ Suuntaa pipetinvaihtaja niin, että merkintäreikä (pos. 1) on vasemmalla käyttäjän puolelta kat-
sottuna.
VAROITUS 6
Asenna kullekin ladontapäälle vain sille kuuluvia pipetinvaihtajia. Sekakonfiguraatio aiheuttaa
ladontapään törmäysvaaran!
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
402
6.1.4.7 Pipetinvaihtaja TwinHead:ille, kun ladonta-alueella on 2 portaalia ja
telakoituna on MTC
Artikkeli-nro. 00119747-xx Pipetinvaihtaja TwinHead, X-sarja
Käytettäessä kombinaatiota TwinHead ja MTC ladonta-alueilla, joissa on kaksi portaalia, va-
kiopipetinvaihtajaa ei voi käyttää TwinHead:ille. Koskee seuraavia asetuspaikkoja:
– X4: asetuspaikat 2 ja 4
– X3: asetuspaikka 4
Jos ladonta-alueella on 2 portaalia ja telakoituna on MTC, tätä tapausta varten saatavilla on op-
tionaalinen pipetinvaihtaja TwinHead:ille.
OHJE 6
Huomioi tätä pipetinvaihtaja-optiota käytettäessä, että tällöin ladottavien komponenttien maksi-
mikoko on 85 x 85 mm² tai 125 x 10 mm².
6

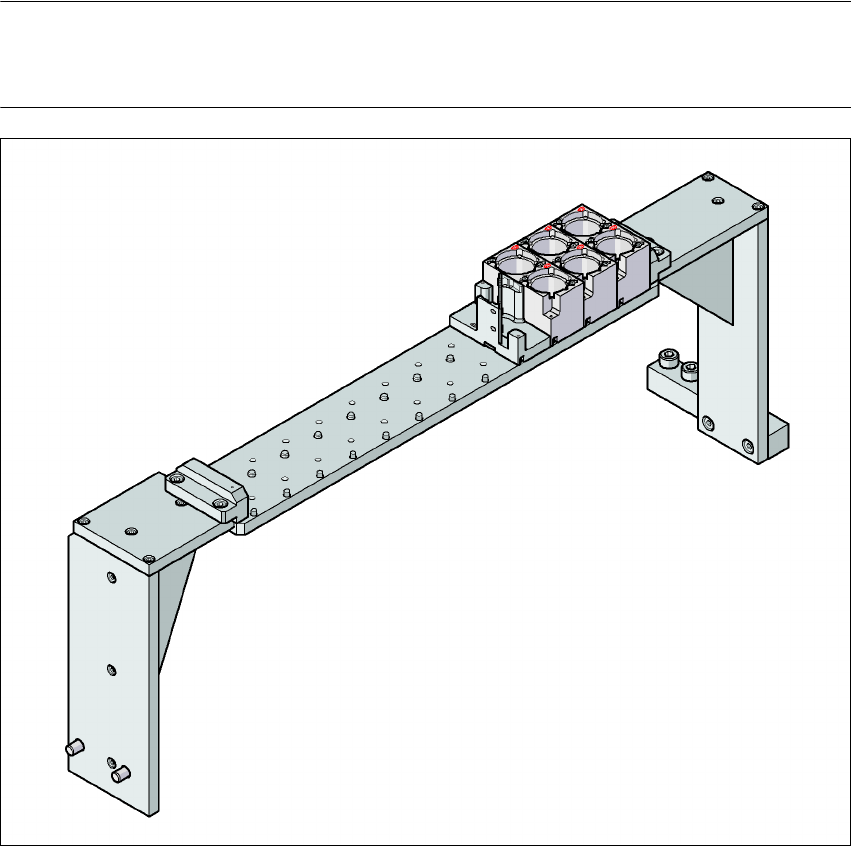

Kuva 6.1 - 30 Pipetinvaihtaja TwinHead:ille, kun ladonta-alueella on 2 portaalia ja telakoituna on MTC
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.1 Pipetinvaihtaja
Painos 07/2008 FI
403
6.1.4.8 Pipetinvaihtaja 2 TwinHead:ia varten
Artikkeli-nro. 00119717-xx Pipetinvaihtaja 2, TwinHead
Tähän pipetinvaihtajaan mahtuu enintään 10 pipettimakasiinia. Kaikki muut tekniset tiedot ovat
samat, kuin 1. pipetinvaihtajan tiedot.
6.1.4.9 Komponenttien poisheittosäiliö SIPLACE TwinHead:ille
SIPLACE TwinHead:iä varten voidaan asentaa säiliö poisheitettäville komponenteille. Sen paikka
on Fine-Pitch-Visionmoduulin vieressä (katso pos. 4 kuvassa 6.1 - 27
, sivu 399 ja 6.1 - 28, sivu
400
).
6

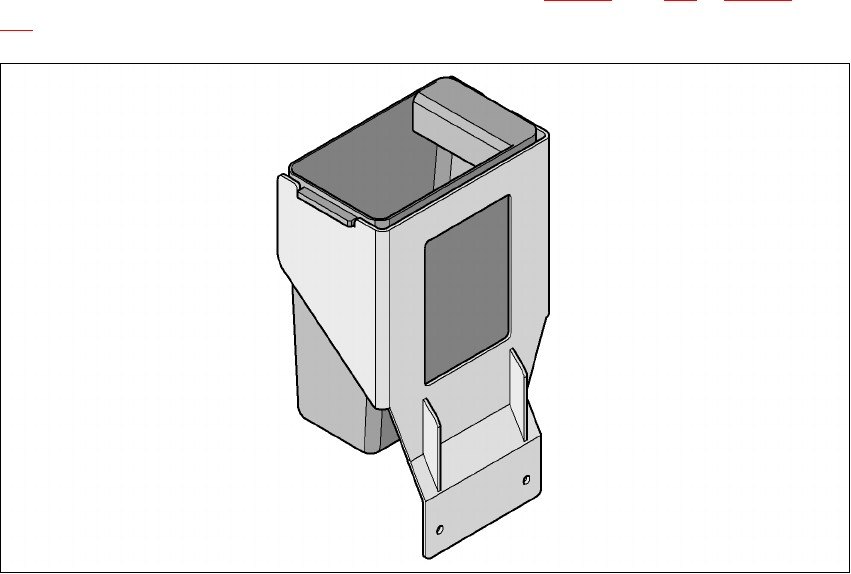

Kuva 6.1 - 31 Komponenttien poisheittosäiliö SIPLACE TwinHead:ille
6.1.4.10 Tarraimet ja erikoispipetit
SIPLACE-automaatit työstävät Standard-SMT -spektrin lisäksi myös komponentteja läpipisto-
asennustekniikassa (Through Hole Technology) ja OSC-komponenttejä (Odd Shaped Compo-
nents). Lisäksi Siemens EA kehittää samaan aikaan jatkuvasti erikoispipettejä ja tarraimia.
Erikoispipettejä tarjotaan kaikkiin ladontapäihin, jotta ladontatoimeksiannot voidaan suorittaa ko-
konaan suurimmalla nopeudella, tarkkuudella ja joustavuudella. Automaattipipettien käyttö vä-
hentää lisäksi varusteluaikoja, jotka pitenevät tuotteen vaihdon yhteydessä.
Siemens EA tarjoaa Pick&Place-päille mekaanisia tarraimia. Mekaaniset tarraimet noutavat ja la-
tovat sellaiset komponentit, joiden yläpinta ei sovellu pipettien kautta tapahtuvaan imuun. Tarrai-
met on valmistettu kahdella tavalla, ja ne voidaan jakaa toimintonsa mukaan kahteen ryhmään:
