6.2.5.1 Työkalut
Komponenttivaunun sisäänvetolaitteen korkeussäätöön tarvitset seuraavat työkalut:
– Kuusiokoloavain, sarja
– Kiintoavain, 13 mm
6.2.5.2 Komponenttivaunun sisäänvetolaitteen säätäminen muille korkeuksille
VAROITUS 6
→ Telakointiaseman erottaminen virransyötöstä.
→ Irrota telakointiasema paineilmansyötöstä.
Komponenttivaunun sisäänvetolaitteen paino on n. 40 kg.
→ Jos tarpeen, pyydä toista henkilöä auttamaan korkeutta muutettaessa.
→ Huomioi kuvattujen työvaiheiden järjestys.
6.2.5.3 Tomponenttivaunun sisäänvetolaitteen korkeuden muuttaminen korkeuksien
830 mm ja 900 mm välillä
6

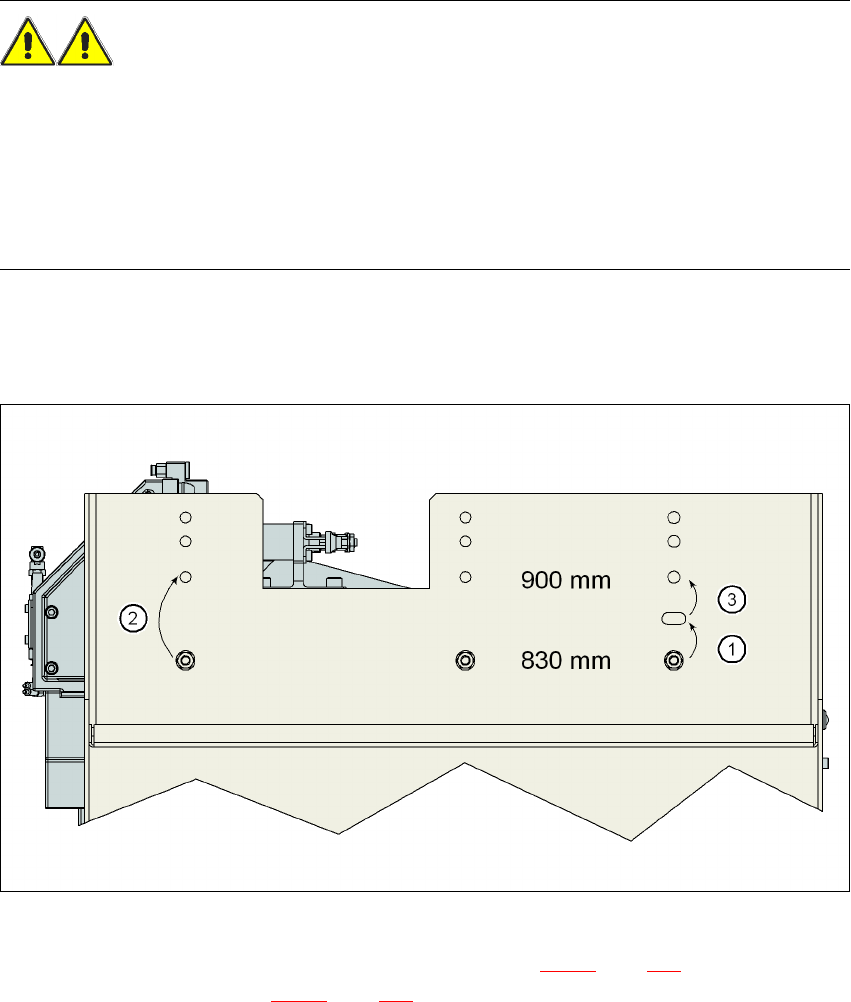

Kuva 6.2 - 6 Työvaiheet, kun korkeutta muutetaan välillä 830 mm ja 900 mm
→ Irroita molemmat kuusiokoloruuvit M8x18 (pos. 9 kuvassa 6.2 - 5, sivu 410) ja poista vasen ja
oike johde (pos. 8 kuvassa 6.2 - 5
, sivu 410).
6
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.2 Telakointiasema SIPLACE X-sarjan komponenttivaunulle Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
412
OHJE: 6
Poista suojaverhous (pos. 9 kuvassa 6.2 - 5
, sivu 410) vain seuraavissa tapauksissa:
– Komponenttivaunun sisäänvetolaite säädetään korkeuteen 830 mm.
– Komponenttivaunun sisäänvetolaitteen korkeutta muutetaan 830 mm:stä johonkin muuhun
korkeuteen.
→ Irrota 4 kuusiokoloruuvia M5x12 (pos. 7 kuvassa 6.2 - 5
, sivu 410). Pidä verhoilusta kiinni, jotta
se ei putoa alas.
→ Poista verhoilu.
VAROVASTI 6
Huomioi komponenttivaunun sisäänvetolaitetta nostaessa ja laskettaessa, että mikään kaapeli ei
vahingoitu.
→ Irrota molemmat ruuviliitokset (pos. 3 kuvassa 6.2 - 5
, sivu 410).
→ Löysää molemmat ruuviliitokset (pos. 2 kuvassa 6.2 - 5
, sivu 410).
→ Poista molemmat M8 kuusiomutterit ja aluslevyt (pos. 4 kuvassa 6.2 - 5
, sivu 410).
→ Pyydä ensin toista henkilöä kannattelemaan sisäänvetolaitteen sivuosaa (pos. 10 kuvassa 6.2
- 5, sivu 410) ja poista sitten siitä kohdasta molemmat M8x40 kuusiokoloruuvit.
→ Käännä komponenttivaunun sisäänvetolaitetta ylös, kunnes sivuosan reikä osuu pitkittäisreiän
kohdalle (pos. 5 kuvassa 6.2 - 5
, sivu 410).
→ Kiinnitä sivuosa siihen korkeuteen. Kiristä muttereita vain hieman.
→ Kannattele sisäänvetolaitetta FCU:sta kiinni pitäen (pos. 12 kuvassa 6.2 - 5
, sivu 410) ja irrota
molemmat kiinnitysruuvit positiosta 2 kuvassa 6.2 - 5
, sivu 410.
→ Käännä komponenttivaunun sisäänvetolaitetta ylös, kunnes sivuosan reikä osuu 900 mm -rei-
än kohdalle (pos. 1 kuvassa 6.2 - 5
, sivu 410).
→ Kiinnitä sivuosa siihen korkeuteen. Kiristä muttereita vain hieman.
→ Käännä komponenttivaunun sisäänvetolaite pitkittäisreiästä (pos. 5 kuvassa 6.2 - 5
, sivu 410
ylös 900 mm -reikään ja kiinnitä siihen korkeuteen.
→ Tarkasta kaikkien ruuvikiinnitysten tiukkuus 900 mm -korkeuden positioissa 2, 3 ja 4.
→ Kiinnitä vasen ja oikea johde (pos. 8 kuvassa 6.2 - 5
, sivu 410) kuusiokoloruuveilla M8x18
(pos. 9 kuvassa 6.2 - 5
, sivu 410).
→ Kiinnitä suojaverhous (pos. 11 kuvassa 6.2 - 5
, sivu 410) 4:llä kuusiokoloruuvilla M5x12 (pos.
7 kuvassa 6.2 - 5
, sivu 410).
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.2 Telakointiasema SIPLACE X-sarjan komponenttivaunulle
Painos 07/2008 FI
413
OHJE 6
Kun korkeutta muutetaan 900 mm:stä 830 mm:iin, suorita toimenpiteet vastakkaisessa järjestyk-
sessä (katso kuva 6.2 - 6, sivu 411).
6.2.5.4 Komponenttivaunun sisäänvetolaitteen korkeuden muuttaminen korkeuksien
900, 930 ja 950 mm välillä
6

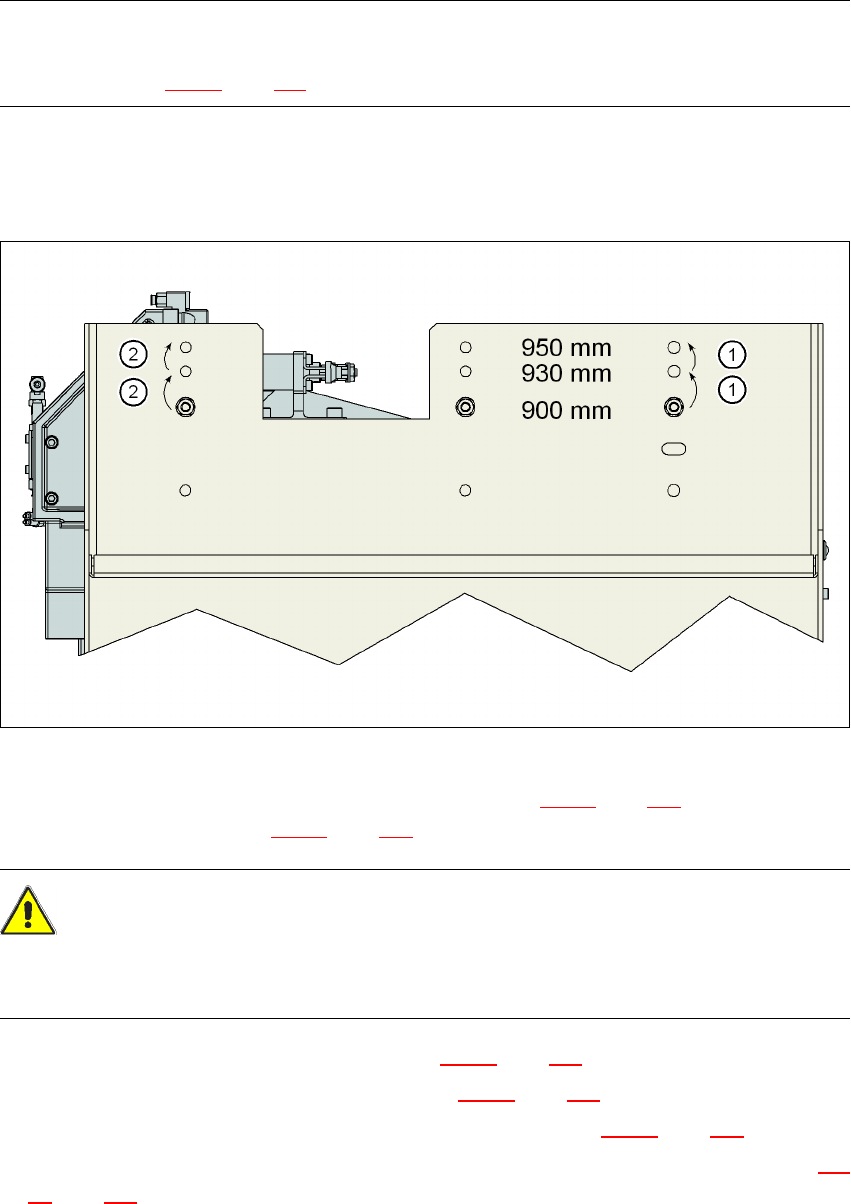

Kuva 6.2 - 7 Työvaiheet, kun korkeutta muutetaan välillä 830 mm ja 900 mm
→ Irroita molemmat kuusiokoloruuvit M8x18 (pos. 9 kuvassa 6.2 - 5, sivu 410) ja poista vasen ja
oike johde (pos. 8 kuvassa 6.2 - 5
, sivu 410).
VAROVASTI 6
Huomioi komponenttivaunun sisäänvetolaitetta nostaessa ja laskettaessa, että mikään kaapeli ei
vahingoitu.
→ Irrota molemmat ruuviliitokset (pos. 3 kuvassa 6.2 - 5
, sivu 410).
→ Löysää molemmat ruuviliitokset (pos. 2 kuvassa 6.2 - 5
, sivu 410).
→ Poista molemmat M8 kuusiomutterit ja aluslevyt (pos. 4 kuvassa 6.2 - 5
, sivu 410).
→ Pyydä ensin toista henkilöä kannattelemaan sisäänvetolaitteen sivuosaa (pos. 10 kuvassa 6.2
- 5, sivu 410) ja poista sitten siitä kohdasta molemmat M8x40 kuusiokoloruuvit.
→ Käännä komponenttivaunun sisäänvetolaite seuraavaan korkeuden reiän kohdalle.
