Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset Alkaen ohjelmistoversiosta SR.605.xx 6.3 Matrix Tray Changer Painos 07/2008 FI 419 6.3.4.1 Mit at 6 Kuva 6.3 - 1 Matrix-T r ay-Changer , mitat, kaikki arvot millimetreinä
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.3 Matrix Tray Changer Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
418
– Käytettäessä kombinaatiota TwinHead ja MTC ladonta-alueilla, joissa on kaksi portaalia, va-
kiopipetinvaihtajaa ei voi käyttää TwinHead:ille. Tällaista tapausta varten on olemassa erityis-
pipetinvaihtaja ladonta-alueille, joissa on kaksi portaalia (katso kohtaa 6.1.4.7
, sivulla 402).
X2-automaatille pätee lisäksi:
– MTC ja Productivity-Lift eivät voi olla installoituna samanaikaisesti asetuspaikalle 4.
– Kun käytetään MTC:tä, asetuspaikalle 4 ei voi installoida pipetinvaihtajaa.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.3 Matrix Tray Changer
Painos 07/2008 FI
419
6.3.4.1 Mitat
6
Kuva 6.3 - 1 Matrix-Tray-Changer , mitat, kaikki arvot millimetreinä
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.3 Matrix Tray Changer Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
420
6.3.4.2 Käyttöelementit
6

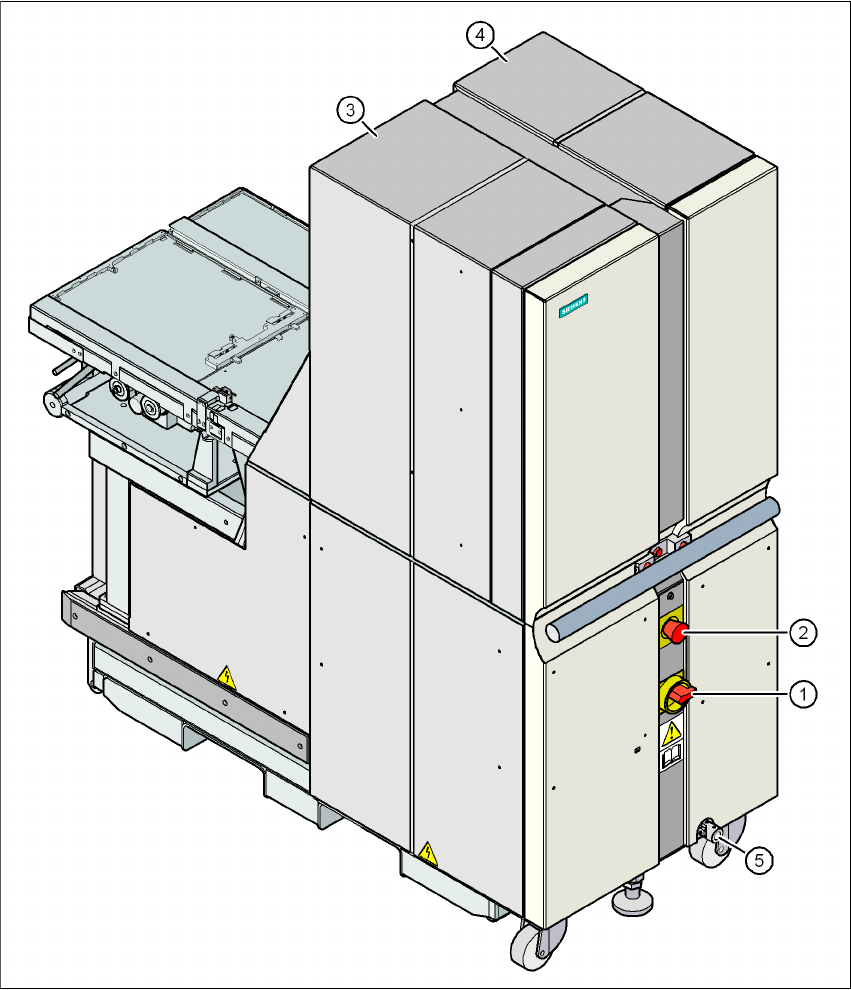

Kuva 6.3 - 2 Matrix-Tray-Changer , takasivu
(1) Pääkytkin
(2) HÄTÄ-SEIS-painike
(3) 1-torni maks. 30 tasomakasiinikannattimen nostettavaksi (60 JEDEC-tarjottimeen saakka)
(4) 2-torni maks. 40 tasomakasiinikannattimen nostettavaksi (40 JEDEC-tarjottimeen saakka)
(5) Matrix-Tray-Changer\:in korkeudensäätöveivin asetuskohta
