00195732-01_UM_X-Serie_SR605_FI - 第428页
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.4 Waffle Pack Changer Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 428 6.4.6 X3-automaatin mitat WPC:n kanssa 6 6 6 Kuva 6.4 - 2 X3-automaatin mitat W aff le Pac…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.4 Waffle Pack Changer
Painos 07/2008 FI
427
6.4.5 Abmessungen
6
Kuva 6.4 - 1 Waffle Pack Changer:in mitat
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.4 Waffle Pack Changer Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
428
6.4.6 X3-automaatin mitat WPC:n kanssa
6
6
6

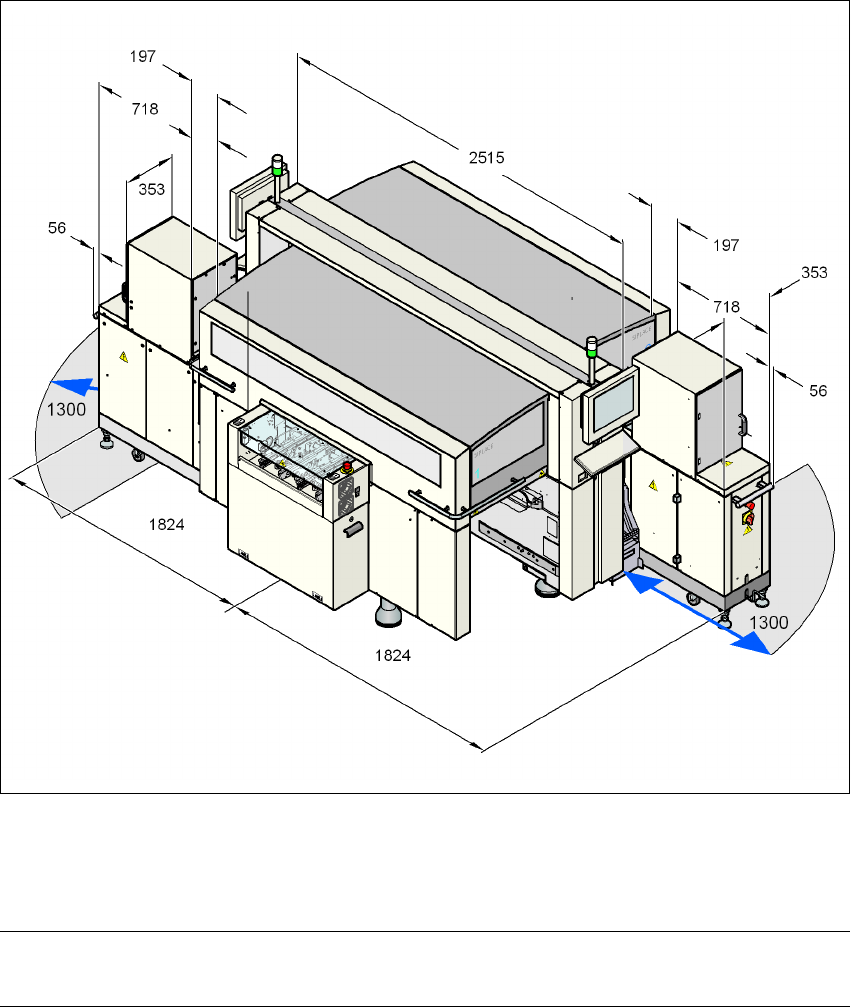

Kuva 6.4 - 2 X3-automaatin mitat Waffle Pack Changer:in kanssa millimetreinä
6
OHJE 6
Asetuspaikkaan 2 voi telakoida komponenttivaunun sijasta Waffle Pack Changer:in.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.4 Waffle Pack Changer
Painos 07/2008 FI
429
6.4.7 X2-automaatin mitat WPC:n kanssa
6
6
6

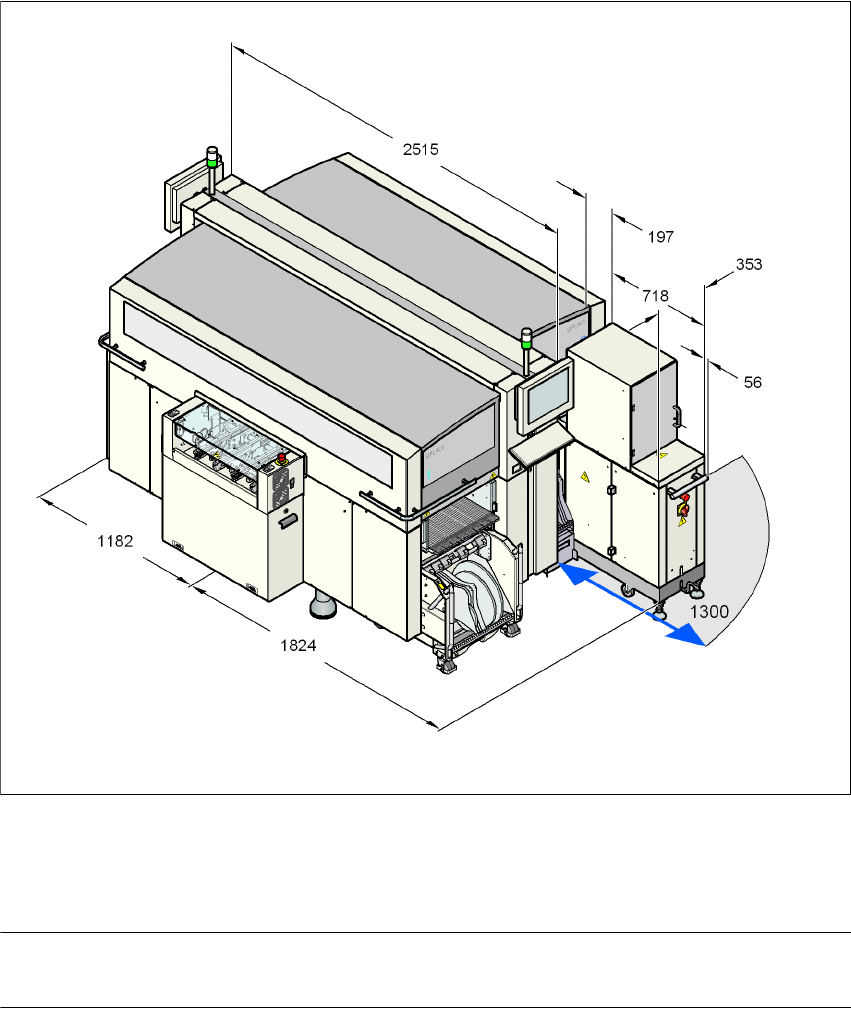

Kuva 6.4 - 3 X2-automaatin mitat Waffle Pack Changer:in kanssa millimetreinä
6
OHJE 6
Asetuspaikoille 2 ja 4 voi komponenttivaunun sijaan telakoida Waffle Pack Changer:in.
