Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.4 Waffle Pack Changer
Painos 07/2008 FI
429
6.4.7 X2-automaatin mitat WPC:n kanssa
6
6
6
Kuva 6.4 - 3 X2-automaatin mitat Waffle Pack Changer:in kanssa millimetreinä
6
OHJE 6
Asetuspaikoille 2 ja 4 voi komponenttivaunun sijaan telakoida Waffle Pack Changer:in.
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.4 Waffle Pack Changer Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
430
6.4.8 Käyttöelementit
6

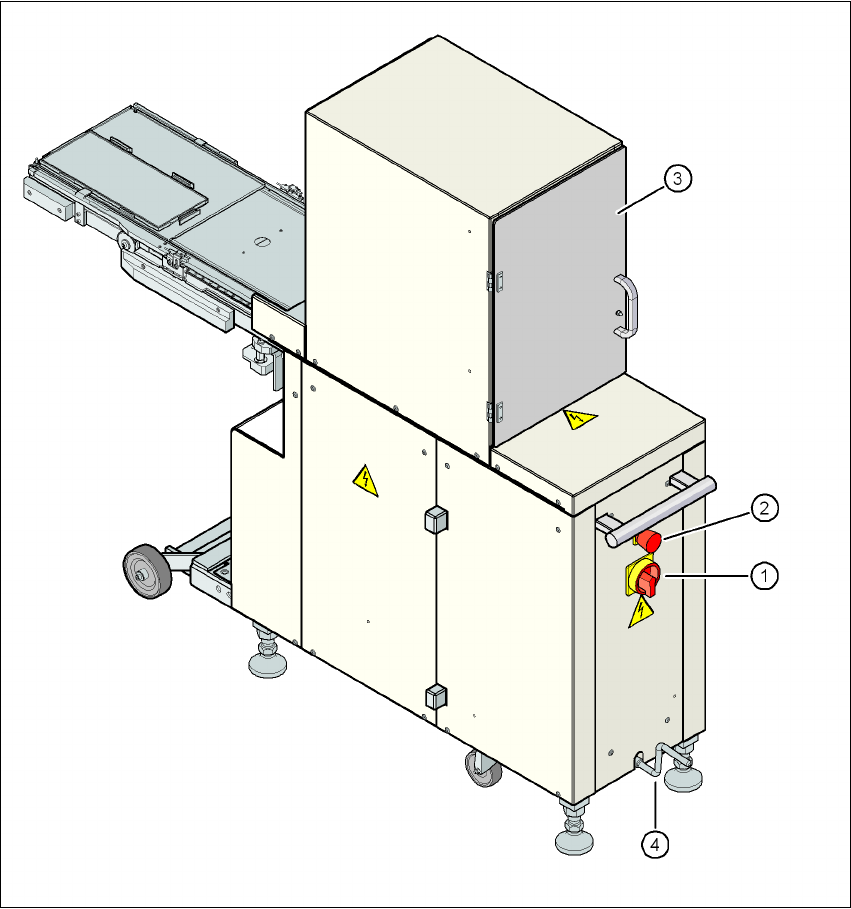

Kuva 6.4 - 4 WPC - Käyttöelementit
(1) Pääkytkin
(2) HÄTÄ-SEIS-painike
(3) Suojaovet
(4) Veivi konealustan kohottamiseksi tai laskemiseksi
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.5 Komponenttien poisheittosäiliön anturi
Painos 07/2008 FI
431
6.5 Komponenttien poisheittosäiliön anturi
Artikkeli-nro. 00116848-xx Valvonta komponenttien poisheittosäiliölle X-sarja/D3
Komponenttien poisheittosäiliön anturi vahtii, istuuko poisheittosäiliö kunnolla kannattimessaan.
– Jos poisheittosäiliö ei istu kunnolla, automaattia ei voi käynnistää.
– Jos poisheittosäiliö hyppää pidikkeestään ladontaprosessin aikana, automaatti pysäytetään
heti päätörmäyksen estämiseksi.
Jokaista poisheittosäiliötä voidaan valvoa omalla anturillaan.
OHJE 6
Suosittelemme asentamaan, 20-segmentti-Collect&Place-päätä käytettäessä, optiona olevan
tunnistimen komponenttien poisheittosäiliötä varten.
6.6 SIPLACE High-Force Head
Artikkeli-nro. 00119734-xx High-Force Head X-sarjaa varten
Tämä artikkelinumero pätee vain kun tilataan uusi ladonta-automaatti, jossa on High-Force
Head vakio-TwinHead:in tilalla. 6
Artikkeli-nro. 00119753-xx High-Force Head Upgrade Kit
Käytä tätä artikkelinumeroa silloin, kun haluat korvata vakio-TwinHead:in High-Force Head:il-
lä. 6
6.6.1 Kuvaus
SIPLACE High-Force Head on vakio-TwinHead:in teknologinen jatkokehitys. Se voi käyttää sa-
maa komponettispektriä ja mahdollistaa lisäksi 30 N asti yltävien asetusvoimien saavuttamisen:
6.6.2 Tekniset tiedot
6
Muuten TwinHead:in ja High-Force Head:in tekniset tiedot vastaavat toisiaan (katso kohta 3.5.4.2,
sivu 134
).
SIPLACE High-Force Head:issa voidaan käyttää kaikkia niitä pipettejä ja tarttujia, joita myös va-
kio-TwinHead käyttää.
Ohjelmoitava asetusvoima 2,0 N - 10 N ± 10 %
yli 10 N - 30 N ± 15 %
