Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset Alkaen ohjelmistoversiosta SR.605.xx 6.8 PL-viivakoodilukija Painos 07/2008 FI 435 Tämä viivakoodilukija käsitte lee matriisikoodia. Matriisikoodi asetetaan silloin ensisija…
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.8 PL-viivakoodilukija Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
434
6.8 PL-viivakoodilukija
Artikkeli-nro. 00119682-xx PL-viivakoodilukija 1D
Artikkeli-nro. 00119679-xx PL-viivakoodilukija 2D, HS/HF/X/D-sarja
Artikkeli-nro. 00119684-xx Asennussarja PL-viivakoodilukija HF/X-sarja/D3
6.8.1 Kuvaus
PL-viivakoodilukija palvelee piirilevyillä oleviin viivakoodeihin automaattista tarttumista ja dekoo-
dausta. Se toimittaa lukutuloksen eteenpäin sarjaliitännän kautta kuljetusohjaukseen ja jakaa sen
sieltä CAN-väylän kautta koneen levyohjaimelle jatkotyöstöä varten.
6

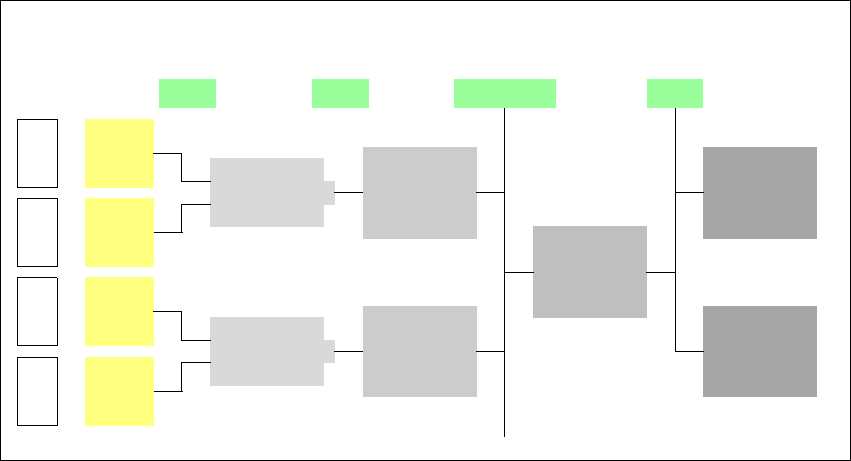

Kuva 6.8 - 1 PL-viivakoodi lohkopiirikaavio
6
PL-viivakoodinlukijat asennetaan ladonta-automaatin PL-kuljetuksen tulopuolelle. Kunkin auto-
maatin voi jälkivarustaa korkeintaan neljällä laitteella. Viivakoodilukijat asennetaan niin, että viiva-
koodietiketit voidaan lukea piirilevyjen ylä- ja alapuolelta molemmilla kaksoiskuljetuksen
kuljetusradoilla.
Tarjolla on kahdenlaisia viivakoodilukijoita:
– 1D -viivakoodilukija
Tämä viivakoodilukija käsittelee viivakoodeja. 6
– 2D -viivakoodilukija
Laitenumero
1
Viiva-
koodi-
lukija
ylhäällä
Jakaja-
piirilevy
Kuljetusoh-
jaus,
oikealla
Viiva-
koodi-
lukija
alhaalla
2
3
Viiva-
koodi-
lukija
ylhäällä
Jakaja-
piirilevy
Kuljetusoh-
jaus,
vasemmalla
Viiva-
koodi-
lukija
alhaalla
4
Koneen
ohjain
Asematieto-
kone
Siplace Pro-
tietokone
LANCAN-väyläV-24V-24
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.8 PL-viivakoodilukija
Painos 07/2008 FI
435
Tämä viivakoodilukija käsittelee matriisikoodia. Matriisikoodi asetetaan silloin ensisijai-
seksi, kun paikkatarjonta viivakoodietikettejä varten on vähäinen. Lisäksi 2D -viivakoodilu-
kija lukee tavanomaiset viivakoodit. 6
6

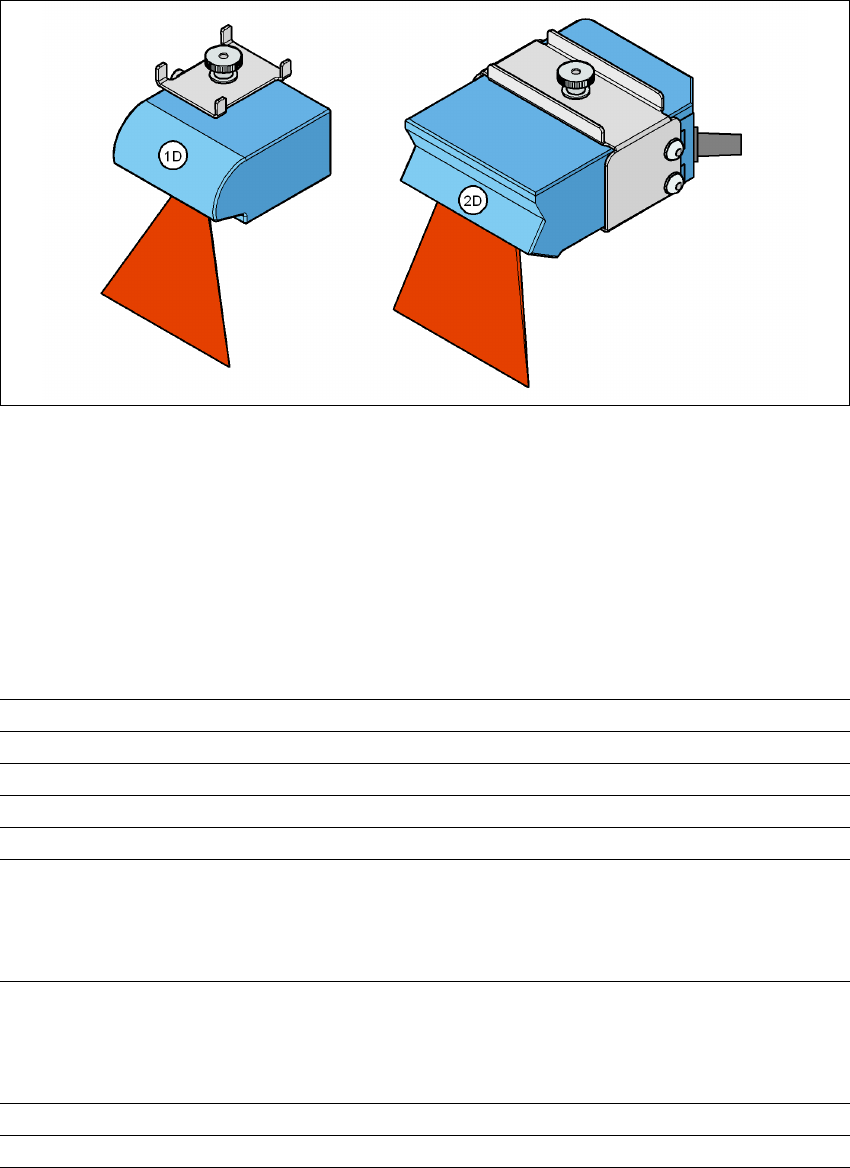

Kuva 6.8 - 2 1D- ja 2D viivakoodilukija
PL-viivakoodilukijat on kiinnitetty kiinnittimillä ylempään tai alempaan profiilikiskoon. Niitä saa pai-
koitettua profiilikiskoilla mielivaltaisesti ja kohdistettua viivakoodietiketteihin. Viivakoodiliuskojen
sijainnin mukaan viivakoodilukija voidaan asentaa parilla yksinkertaisella käsiotteella niin, että vii-
vakoodiliuskat voidaan lukea pitkittäin tai poikittain piirilevynkuljetussuuntaan nähden.
6.8.2 Tekniset tiedot - 1D -viivakoodilukija
6
Laserdiodi Punainen valo
Aallonpituus 670 nm
Laserluokka Luokka 2, DIN EN 60825-1: 2001 mukaan
Lukutaajuus 400 ... 1200 Hz
Erotuskyky 0,15 mm ... 0,5 mm
Koodilajit Koodi 39, Koodi 128, Koodi 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(muita kysyttäessä)
Viivakoodin pituus
Yksittäiskuljetin
Kaksoiskuljetus, asynkroninen
Kaksoiskuljetus, synkroninen
Maks. 40 merkkiä
Maks. 40 merkkiä
Maks. 40 merkkiä
Optinen näyttö 4 x LED -toimintanäyttö
Akustinen näyttö Summeri
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.8 PL-viivakoodilukija Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
436
6.8.3 Tekniset tiedot - 2D -viivakoodilukija
6
6
Tietoliikenneväylä RS232, RS 422/485
Sähköliitäntä 15-napainen D-Sub-HD -pistoke
Käyttöjännite 10 V- ... 30 V-
Laserdiodi Punainen valo
Aallonpituus 650 nm
Laserluokka Luokka 2, DIN EN 60825-1: 2001 mukaan
Lukutaajuus 100 ... 15 kHz
Erotuskyky 0,17 mm ... 0,5 mm
2D-koodilaadut Data Matrix ECC 200
2D-viivakoodin pituus
Yksittäiskuljetin
Kaksoiskuljetus, asynkroninen
Kaksoiskuljetus, synkroninen
Maks. 40 merkkiä
Maks. 40 merkkiä
Maks. 40 merkkiä
1D-koodilaadut Koodi 39, Koodi 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(muita kysyttäessä)
1D-viivakoodin pituus
Yksittäiskuljetin
Kaksoiskuljetus, asynkroninen
Kaksoiskuljetus, synkroninen
Maks. 40 merkkiä
Maks. 40 merkkiä
Maks. 40 merkkiä
Optinen näyttö 4 x LED -toimintanäyttö
Akustinen näyttö Summeri
Tietoliikenneväylä RS232, RS 422/485, Ethernet
Sähköliitäntä 15-napainen D-Sub-HD -pistoke
RJ45-pistoke 10baseT
Käyttöjännite 10 V- ... 30 V-
