6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.8 PL-viivakoodilukija Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 440 6.8.6.4 Sijoitt aminen PL-leveyttä pitkin - lukusäde poikittain kulj etussuunt aan nähden …
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.8 PL-viivakoodilukija
Painos 07/2008 FI
439

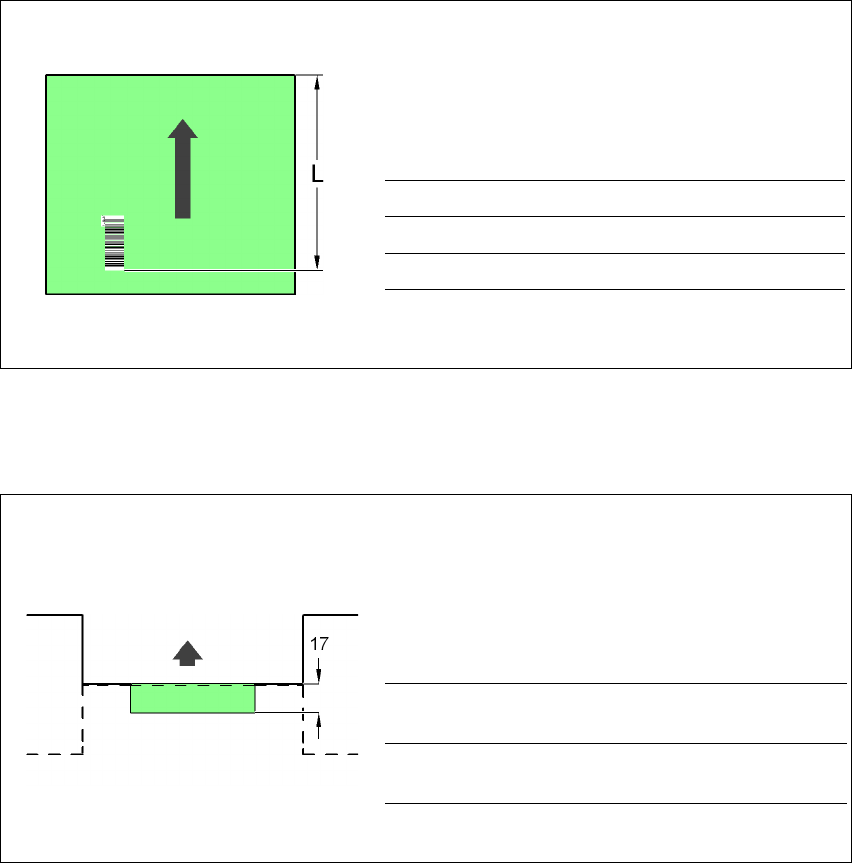

6.8.6.2 Sijoittaminen PL-pituussivua pitkin -
lukusäde pitkittäin kuljetussuuntaan nähden
Kuva 6.8 - 5 Sijoittaminen PL-pituussivua pitkin - lukusäde pitkittäin kuljetussuuntaan nähden
6.8.6.3 Koneeseen piirilevyn yli tuleva osa kaksoiskuljetuksen yhteydessä
Kuva 6.8 - 6 Koneeseen piirilevyn yli tuleva osa kaksoiskuljetuksen yhteydessä
PL-viivakoodilukija L [mm]
1D ylhäällä 320 - 350
1D alhaalla 380 - 410
PL-viivakoodilukija
Yli menevä osa
[mm]
2D alhaalla kaksoiskuljetuksen
yhteydessä
17
Jäljessä tulevan koneen tulopuoli
Edellä olevan koneen lähtöpuoli
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.8 PL-viivakoodilukija Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
440

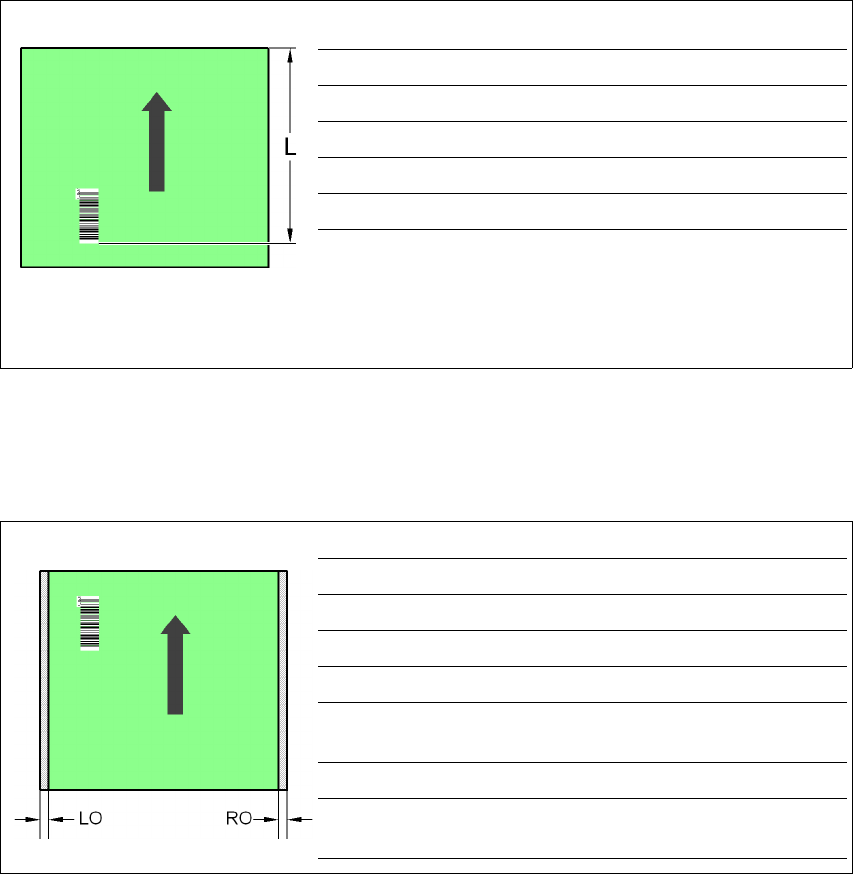

6.8.6.4 Sijoittaminen PL-leveyttä pitkin -
lukusäde poikittain kuljetussuuntaan nähden
Kuva 6.8 - 7 Sijoittaminen PL-leveyttä pitkin - lukusäde poikittain kuljetussuuntaan nähden
6.8.6.5 Sijoittaminen PL-leveyttä pitkin -
Lukusäde pitkittäin kuljetussuuntaan nähden, PL-viivakoodilukija 1D ylhäällä
Kuva 6.8 - 8 Sijoittaminen PL-leveyttä pitkin - Lukusäde pitkittäin kuljetussuuntaan nähden, PL-viivakoodilukija 1D
ylhäällä
PL-viivakoodilukija LQ [mm] RQ [mm]
2D ylhäällä 3 3
1D ylhäällä 3 3
2D alhaalla
a
a) Jos automaattiin on asennettu PL-kaksoiskuljetus, tarjoamme
2D-PL-viivakoodinlukijan "alhaalla" jälkivarustamiseen erityis-
konstruktiota.
55
1D alhaalla 5 5
PL-koko/kuljetus LO [mm] RO [mm]
460 mm / YK 3 20
508 mm / YK 3 44
216 mm / KK1 3 24
250 mm / KK1
450 mm / SM1
358
216 mm / KK2 3 3
250 mm / KK2
450 mm / SM2
33
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.9 PL-suuntaus
Painos 07/2008 FI
441

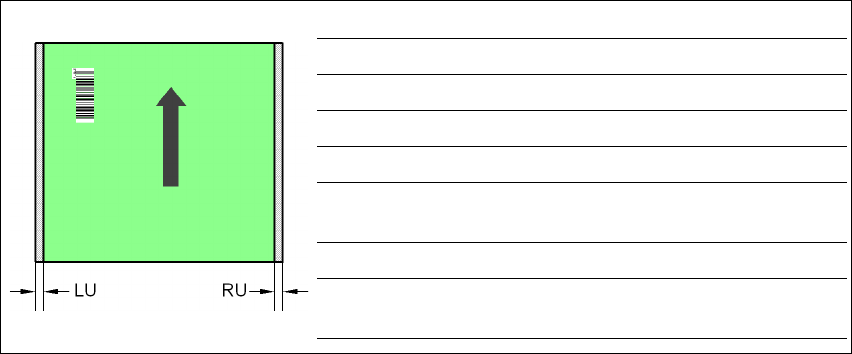

6.8.6.6 Sijoittaminen PL-leveyttä pitkin -
Lukusäde pitkin kuljetussuuntaan nähden, PL-viivakoodilukija 1D alhaalla
Kuva 6.8 - 9 Sijoittaminen PL-leveyttä pitkin - Lukusäde pitkin kuljetussuuntaan nähden, PL-viivakoodilukija 1D
alhaalla
YK Yksittäiskuljetus
KK1 Kaksoiskuljetus, rata 1
KK2 Kaksoiskuljetus, rata 2
SM1 Kaksoiskuljetus yksittäiskuljetuksen moodissa, rata 1
SM2 Kaksoiskuljetus yksittäiskuljetuksen moodissa, rata 2
6
6.9 PL-suuntaus
Artikkeli-nro. 00119677-xx PL-suuntaus, yksittäiskuljetus, SIPLACE HF/X/D3
Artikkeli-nro. 00119678-xx PL-suuntaus, kaksoiskuljetus, SIPLACE HF/X/D3
6.9.1 Kuvaus
Piirilevyillä, jotka tulee työstää, on toisinaan pituus-/leveyssuhde 1:2 tai epäedullisempi. se mer-
kitsee, että PL:n lyhyempi sivu näyttää PL-kuljetussuuntaan. Kuljetuksen aikana voidaan sellaisia
piirilevyjä hiukan vääntää, niin että ohjausmerkit eivät enää sijaitse PL-kameran hakuikkunassa.
Optio "PL-suuntaus" huolehtii silloin siitä, että nämä piirilevyt suoristetaan jälleen tarkkaan pysäy-
tysasentoon.
Jos piirilevyt työstetään tyhjät tilat kuljetussuuntaan, tämä voidaan johtaa eri työstöasemiin me-
kaanisella pysäyttimellä (HS-50, S-25 HM, F5 HM) varustetulla automaatilla ja automaatilla, jotka
valvovat tätä paikkaa laservaloilmaisimalla (X-sarja, HF-sarja, HS-60, S-27 HM). Optiolla "PL-
PL-koko/kuljetus LU [mm] RU [mm]
460 mm / YK 20 3
508 mm / YK 44 3
216 mm / KK1 3 3
250 mm / KK1
450 mm / SM1
33
216 mm / KK2 24 3
250 mm / KK2
450 mm / SM2
58 3
