6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.9 PL-suuntaus Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 442 suunt aus" varmistetaan, että piirilevyt pysäytetää n kaikiss a PL-kuljetuksissa samaan paikk…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.9 PL-suuntaus
Painos 07/2008 FI
441
6.8.6.6 Sijoittaminen PL-leveyttä pitkin -
Lukusäde pitkin kuljetussuuntaan nähden, PL-viivakoodilukija 1D alhaalla
Kuva 6.8 - 9 Sijoittaminen PL-leveyttä pitkin - Lukusäde pitkin kuljetussuuntaan nähden, PL-viivakoodilukija 1D
alhaalla
YK Yksittäiskuljetus
KK1 Kaksoiskuljetus, rata 1
KK2 Kaksoiskuljetus, rata 2
SM1 Kaksoiskuljetus yksittäiskuljetuksen moodissa, rata 1
SM2 Kaksoiskuljetus yksittäiskuljetuksen moodissa, rata 2
6
6.9 PL-suuntaus
Artikkeli-nro. 00119677-xx PL-suuntaus, yksittäiskuljetus, SIPLACE HF/X/D3
Artikkeli-nro. 00119678-xx PL-suuntaus, kaksoiskuljetus, SIPLACE HF/X/D3
6.9.1 Kuvaus
Piirilevyillä, jotka tulee työstää, on toisinaan pituus-/leveyssuhde 1:2 tai epäedullisempi. se mer-
kitsee, että PL:n lyhyempi sivu näyttää PL-kuljetussuuntaan. Kuljetuksen aikana voidaan sellaisia
piirilevyjä hiukan vääntää, niin että ohjausmerkit eivät enää sijaitse PL-kameran hakuikkunassa.
Optio "PL-suuntaus" huolehtii silloin siitä, että nämä piirilevyt suoristetaan jälleen tarkkaan pysäy-
tysasentoon.
Jos piirilevyt työstetään tyhjät tilat kuljetussuuntaan, tämä voidaan johtaa eri työstöasemiin me-
kaanisella pysäyttimellä (HS-50, S-25 HM, F5 HM) varustetulla automaatilla ja automaatilla, jotka
valvovat tätä paikkaa laservaloilmaisimalla (X-sarja, HF-sarja, HS-60, S-27 HM). Optiolla "PL-
PL-koko/kuljetus LU [mm] RU [mm]
460 mm / YK 20 3
508 mm / YK 44 3
216 mm / KK1 3 3
250 mm / KK1
450 mm / SM1
33
216 mm / KK2 24 3
250 mm / KK2
450 mm / SM2
58 3
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.9 PL-suuntaus Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
442
suuntaus" varmistetaan, että piirilevyt pysäytetään kaikissa PL-kuljetuksissa samaan paikkaan.
Optio "PL-suuntaus" on olemassa yksittäis- ja kaksoiskuljetukseen.
6

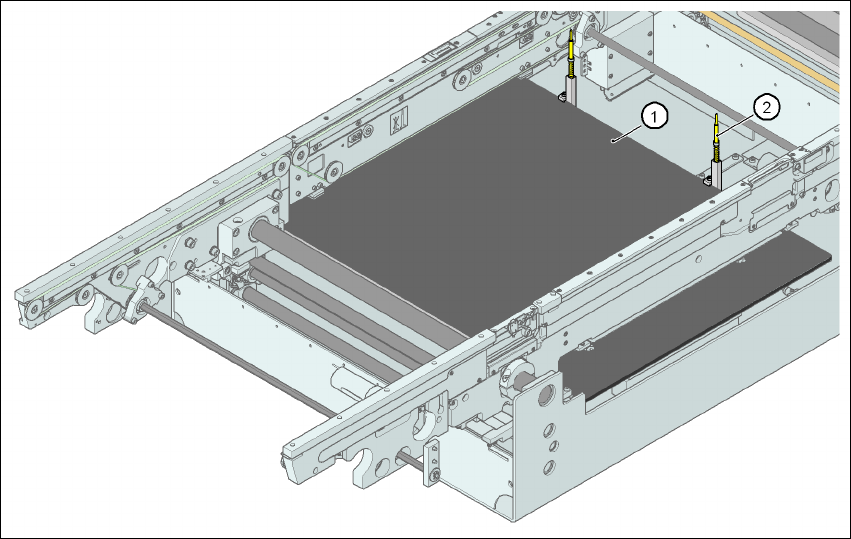

Kuva 6.9 - 1 PL-suuntaus
(1) Nostopöytä
(2) PL-vaste
Piirilevyä kuljetetaan ladonta-alueelle, kunnes laservaloilmaisin laukaisee pysäytyssignaalin PL-
kuljetukseen. Sen jälkeen nostopöytä ajaa PL-vasteineen paikkaan ylöspäin, jossa piirilevyä ei
vielä kiinnitetä ja kuljetushihnat voivat vielä liikuttaa. Molemmat PL-vasteet ovat piirilevyn korke-
udessa, PL-kannattimet (magneettiset tapit) koskettavat jo piirilevyä. Molemmat kuljetushihnat
ajavat piirilevyn PL-vasteita vasten ja suoristavat sen tämän aikana. Sen jälkeen nostopöytä ajaa
ylempään pääteasemaansa, kiinnittää piirilevyn ja vapauttaa tämän PL-vasteista, että ladontapro-
sessia ei haitata. Ladontaprosessin jälkeen nostopöytä ja PL-suuntaus lasketaan ja piirilevy kul-
jetetaan eteenpäin.
6
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.10 Siemens-liitäntä
Painos 07/2008 FI
443
6.10 Siemens-liitäntä
Artikkeli-nro. 00116808-xx SIPLACE Interface HF/X/D3
X-sarjan ladonta-automaateilla kuljetusliitäntä konfiguroidaan SMEMA-standardin mukaan. Tosin
on mahdollista käyttää tätä liitäntää myös Siemens-standardin mukaisesti. Tämä on suuri etu, jos
X-sarjan automaatti pitää integroida vanhempaan SIPLACE-linjaan. Vanhemman automaatin jäl-
kivarustelu SMEMA-standardiin ei ole silloin tarpeellista.
Konfiguroi yksinkertaisesti X-sarjan automaattien kuljetusliitännät Siemens-standardin mukai-
seksi ja yhdistä automaatit siihen kuuluvalla liitäntäkaapelilla.
Tarkempaa tietoa varten katso "Jälkivarusteluohje Siemens kuljetinliitäntä", artikkeli-nro.
00194343-01.
6.11 Paketti liitoskohtatunnistusta varten
Artikkeli-nro. 00119642-xx Liitoskohtatunnistus, pöytätarkastin HF/X/D3
Artikkeli-nro. 00116937-xx Liitoskohtatunnistus, asemapaketti HF/X/D3
Artikkeli-nro. 00141xxx-xx Liitosanturit S-nauhansyöttömoduuleille
(Artikkelinumerot, katso lukua 3.10.7
, sivu 190)
Liitoskohtatunnistusta käytetään komponenttien valmistuserän vaihtumisen tunnistamiseen.
Komponenttinauhojen päät liitoskohdassa yhdistettu metallisuikaleilla. Komponenttinauha kulkee
liitosanturin ylitse, joka on asennettu syöttömoduuliin ja ilmaisee nauhan vaihtumisen.
