6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.14 Syöttömoduulin suojakansi (S-syöttöm oduuli) Alkaen o hjelmistoversiosta SR.605.xx Painos 07/2008 FI 446 6.14 Syöttömoduulin suojakansi (S-syöttömoduuli) Artikkeli-nro.…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.13 Magneettitappikannatin
Painos 07/2008 FI
445
6.13 Magneettitappikannatin
Artikkeli-nro. 00119680-xx Magneettitappikannatin HS/HF/X/D-sarja
Leveillä piirilevyillä on pyrkimys joustaa ladonnassa niin, että olosuhteista riippuen komponentteja
ei voida enää latoa halutulla tarkkuudella. Myös voimakkaasti kuperat piirilevyt vaikuttavat ladon-
tatarkkuuteen. Magneettitappikannattimien sijoituksella nostopöydällä tätä ongelmaa saadaan
helposti korjattua.
6
Kuva 6.13 - 1 Magneettitappikannatin
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.14 Syöttömoduulin suojakansi (S-syöttömoduuli) Alkaen ohjelmistoversiosta SR.605.xx
Painos 07/2008 FI
446
6.14 Syöttömoduulin suojakansi (S-syöttömoduuli)
Artikkeli-nro. 00119610-xx Syöttömoduulin suojakansi HF/X/D3 asetuspaikalle 2 tai 4
Artikkeli-nro. 00119633-xx Syöttömoduulin suojakansi HF/X/D3 asetuspaikalle 1 tai 3
Syöttömoduulin suojakansi asennetaan komponenttien syöttöalueen ylöpuolelle. Sen tulee estää
pään törmäys korkealla olevaan syöttömoduulin pidättimeen, joka ei edeltäkäsin ole oikein men-
nyt paikoilleen. Lisäksi syöttömoduulin suojakannen avulla voi tulla mahdottomaksi, että kuljetti-
mien etupuoli joutuu asiaankuulumattomalla käytöllä ladontapään liikealueelle.
6

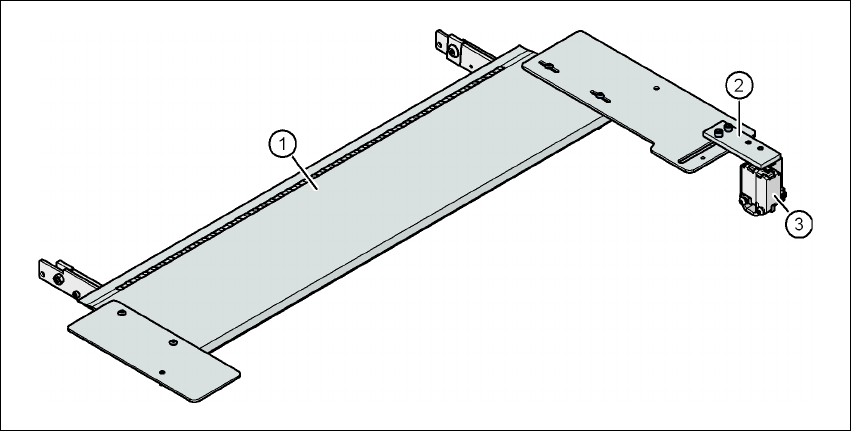

Kuva 6.14 - 1 Syöttömoduulin suojakansi asetuspaikalle 1 ja 3
(1) Syöttömoduulin suojakansi
(2) Mekaaninen lukitus
(3) Kytkin HÄTÄ-SEIS-piirissä
Syöttömoduulin suojakannen kytkin silmukoidaan HÄTÄ-SEIS-piiriin. Syöttömoduulin suojakansi
täytyy lukita mekaanisesti. Tällöin kytkin sulkee avatun HÄTÄ-SEIS-piirin.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Alkaen ohjelmistoversiosta SR.605.xx 6.15 Komponenttianturi C&P12päätä varten
Painos 07/2008 FI
447
6.15 Komponenttianturi C&P12päätä varten
Artikkeli-nro 00118021-xx Komponenttianturi12-segmenttiselle C&P-päälle
6

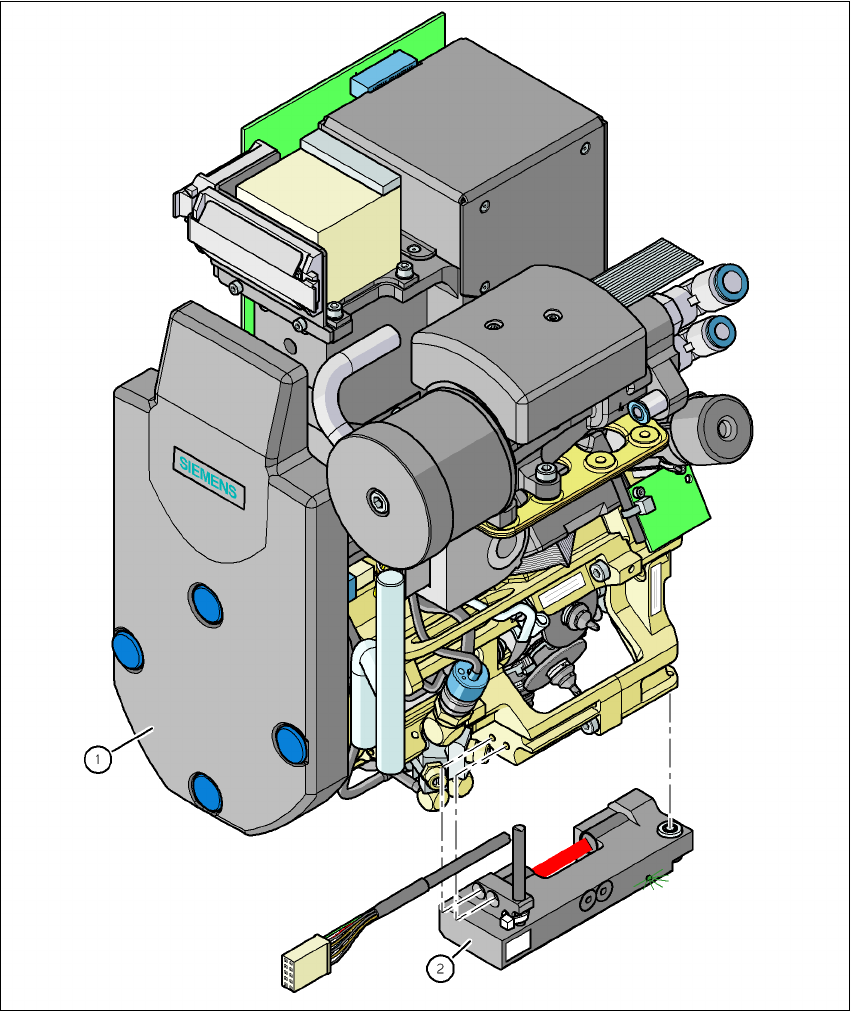

Kuva 6.15 - 1 12-segmenttnenCollect&Place-pää komponenttianturin kanssa
(1) 12-segmentti-Collect&Place-pää
(2) Komponenttianturi
