2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja 2.10 Automaatin lukitseminen ja varoituskilpien asentam inen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 98 Kuva 2.10 - 2 Moottorisuojakytkimen lukitseminen 2 – …
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.10 Automaatin lukitseminen ja varoituskilpien asentaminen
97
2

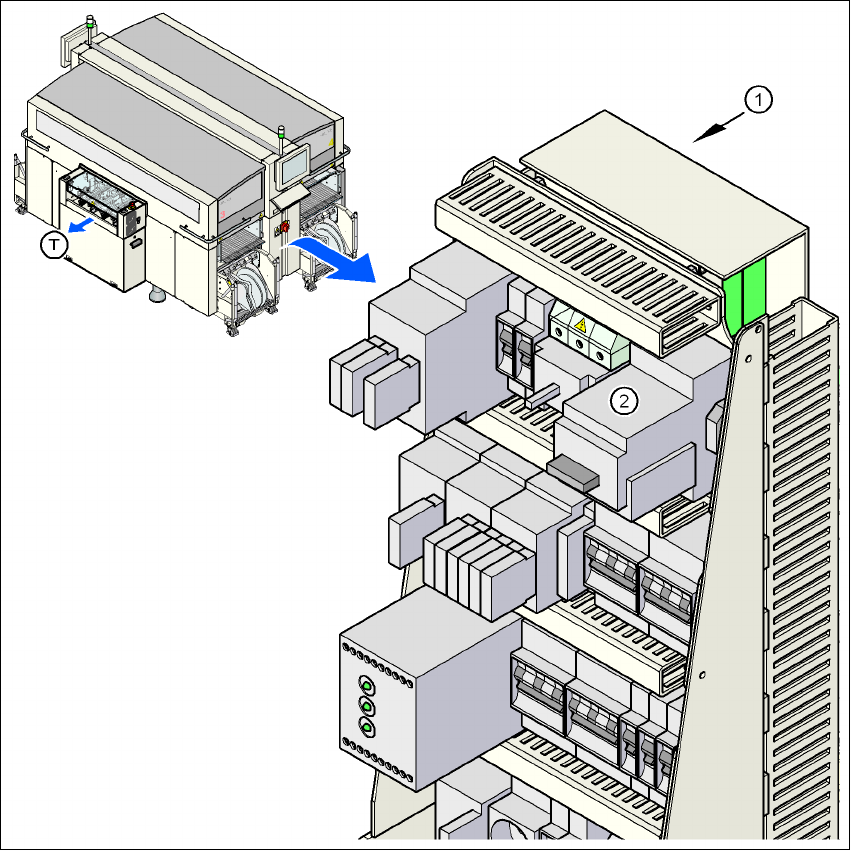

Kuva 2.10 - 1 Moottorisuojakytkimen sijainti
2
(1) Virransyöttö
(2) Moottorin suojakytkimet
(T) Piirilevyn kuljetussuunta
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.10 Automaatin lukitseminen ja varoituskilpien asentaminen Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI
98
Kuva 2.10 - 2 Moottorisuojakytkimen lukitseminen
2
– Vaihtoehtoisesti : varoituskilpien asentaminen
Jos on mahdollista lukita kone lukolla, niin tämä täytyy suorittaa. On tosin tilanteita, joissa
energian vapaaksikytkemiseksi ei voida asentaa lukkoa. Näissä tapauksissa täytyy asentaa
varoituskilpiä vapaaksi kytketyille koneille, jotta tiedotetaan työtovereille, että kone on kyt-
ketty vapaaksi huoltotarkoituksiin. Kilpi täytyy kiinnittää turvallisesti, se täytyy olla näkyvä
kaikilta puolilta ja sen saa poistaa ainoastaan henkilö, joka kilven on asentanut. 2
→ Varastoidun energian vapauttaminen
Paineilmasyötössä oleva varastoitu energia ja elektrolyyttikondensaattoreissa oleva ener-
gia täytyy vapauttaa sopivilla toimenpiteillä. 2
(A) Käännä kytkinvipu vastapäivään.
(B) Paina lukituskieleke ruuvimeisselillä ulos kytkinvivusta.
(C) Varmista kytkinvipu lukolla.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Alkaen ohjelmistoversiosta SR.605.xx Painos 07/2008 FI 2.10 Automaatin lukitseminen ja varoituskilpien asentaminen
99
→ Odota lisäksi automaatin poiskytkemisen jälkeen ilmoitetut purkautumis- ja paineen pur-
kuajat (katso osaa 2.7
, sivu 87, ja 2.8, sivu 89), automaatilla voidaan työskennellä vaa-
rattomasti.
→ Tarkastaa lukitus.
Testaa automaatin lukitus, jolloin yksinkertaisesti painetaan Käynnistys-painiketta.
→ Seuraavat vaiheet ovat välttämättömiä, jotta automaatti tehdään jälleen käyttövalmiiksi.
→ Tarkasta työskentelyalue. Huolehdi siitä, että valtuutettu henkilökunta poistaa kaikki työkalut
ja asettaa jälleen voimaan kaikki turvallisuuslaitteistot.
→ Kouluta kaikki asiaa koskevat työtoverit
→ Tiedota kaikille kyseisellä alueella toimiville työntekijöille, että kone otetaan jälleen käyttöön,
ennen kuin joku lukoista tai varoituskilvistä poistetaan.
→ Lukkojen/varoituskilpien poistaminen
→ Jokainen siihen valtuutettu työntekijä täytyy poistaa oman lukkonsa ja laittaa kannen alle.
→ Kytke automaatti päälle ja käytön aikana valtuutetun henkilöstön tarkastaa, onko korjaukset
suoritettu asianmukainen.
2.10.3 Testaaminen
Huoltohenkilöstö saa testata kytkennät, aktivoimalla ne lyhytaikaisesti ilman, että lukitusmenetel-
mää kumotaan. Tämä tosin vain, kun kukaan muu henkilö ei enää suorita töitä testattavalla raken-
neryhmällä.
On erittäin tärkeää, että kaikki muut käynnistyskytkimet on merkitty varoituskilvillä "Ei saa käyn-
nistää", jotta niin estetään tähän aikaan laitteiston tahaton käynnistäminen.
2.10.4 Vastuu ja velvollisuudet
– Kunnossapito- ja huoltohenkilöstön tehtäviin ja velvollisuuksiin kuuluu varmistaa, että tätä
menettelytapaa noudatetaan.
– Kunnossapito- ja huoltohenkilöstön välittömien esimiesten tehtäviin ja velvollisuuksiin kuuluu
opastaa henkilöstö tähän menettelytapaan.
– Turvallisuusvaltuutettujen, sisältäen turvallisuuskomitean, terveydenhuoltoviranomaiset
(Health Service Department), eri osastojen johtajat ja varatoimitusjohtajat, tehtäviin ja velvol-
lisuuksiin kuuluu säätää menettelytapa automaatin lukitsemiseen ja lukitsemisen merkitsemi-
seen.
2.10.5 Koulutus
– työntekijöiden koulutus
– Turvallisuusssäännöt määrittelevät, että jokainen työntekijä täytyy kouluttaa, ei jokainen työn-
tekijä vaan samaan vaaraluokkaan asetettu. Siksi eivät laajat koulutustoimenpiteet jokaiselle
