2RGKBM003809 番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号 支給品 配線時 GRO 訂正 NO. NAME SYMBOL TYPE MANUFACTURER RATING Q'TY NOTE CODE No. 使用 .UP 記録 バルブ SOL M1SOL3 VQZ332-5M1-C6-Q SMC DC24V 0.34W 1 H64598 ○ 1 SOLENOID VALVE バルブ SOL M…
2RGKBM003809
番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号
支給品 配線時
GRO
訂正
NO.
NAME
SYMBOL
TYPE
MANUFACTURER
RATING
Q'TY
NOTE
CODE No.
使用
.UP
記録
プラグ M1CN1 TJ-５６３、キイロ(YELLOW) サトーパーツ 1 H31462
1
PLUG
SATO PARTS
シール M1NFB1 アースマーク 1
EEBR1791
2
SEAL
EARTH MARK
シール M1CN1 アースボンディングポイント 1 RX00191
3
SEAL
EARTH BONDING POINT
レール PFP-100N オムロン 1
260+260+１50mm
R4031M
4
RAIL
OMRON
相当品可
BOX ｺﾝﾄﾛｰﾙ PDS－BX01S1065 PFU AHC-R1 CPU_BOX 1
2AGKBA0016**
○
5
CONTROL BOX
BKT BOX PDSｰOP02S1021 PFU ﾓｼﾞｭｰﾙ筺体 1
親図番
2EGTBA0076**
○
6
MODULE CASE
2AGKBA0016**
ｷﾊﾞﾝ ﾌﾟﾘﾝﾄ M1PCB1 PDSｰBX01E0906 PFU CPU基板 1
親図番
2EGTBC0302**
○
7
BOARD、PRINTED CIRCUIT
CPU BOARD
2AGKBA0016**
ﾃﾞﾝｹﾞﾝ DC NL07G ｲｰｽﾀﾝ 1
親図番
2EGTBC0118**
○
8
DC POWER SUPPLY
EASTERN
2AGKBA0016**
ﾊｰﾈｽ CPUBOX電源 － ﾊﾞｯｸﾌﾟﾚｰﾝ 1
親図番
2EGTBC0144**
○
9
HARNESS
CPUBOX POWER to BACK PLANE
2AGKBA0016**
ﾊｰﾈｽ
CPUBOX電源 － 冷却ﾌｧﾝ中継
1
親図番
2EGTBC0145**
○
10
HARNESS
CPUBOX POWER to COOLING FAN
2AGKBA0016**
ｶｰﾄﾞ ﾒﾓﾘ PDS-OP03S1069 TDK 1
親図番
2EGTBC0323**
○
11
MEMORY CARD
2AGKBA0016**
ｷﾊﾞﾝ ﾌﾟﾘﾝﾄ
QMP-SYNQNET-GB-cPCIe-
NPL-MINI-800 1
親図番
2EGTBC0115**
○
12
BOARD、PRINTED CIRCUIT
2AGKBA0016**
端子圧着 TMEV0.3Y-3.5N ニチフ 2
２RGKBM0045
T60530 ○
13
CRIMP TERMINAL
NICHIFU
14
15
16
17
USER 分番
殿 生番
NAME 電気部品明細表 PAGE
ELECTRIC PARTS LIST
ﾍｯﾄﾞｸﾘｰﾅ 制御手配品 TYPE
CONTROL ARRANGEMENT
AHC-R1
DRAWING NO.
2RGKBM003809
4/5
FUJI SECRET
2RGKBM003809
番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号
支給品 配線時
GRO
訂正
NO.
NAME
SYMBOL
TYPE
MANUFACTURER
RATING
Q'TY
NOTE
CODE No.
使用
.UP
記録
バルブ SOL M1SOL3 VQZ332-5M1-C6-Q SMC DC24V 0.34W 1 H64598 ○
1
SOLENOID VALVE
バルブ SOL M1SOL4,5 SY3340-5LZ-Q SMC DC24V 0.4W 1 H64600 ○
2
SOLENOID VALVE
バルブ SOL M1SOL6 SY3１40-5LZ-Q SMC DC24V 0.4W 1 H64599 ○
3
SOLENOID VALVE
バルブ SOL M1SOL1 VX3324V-02-5DZ1 SMC DC24V 10.5W 1 H63922 ○
4
SOLENOID VALVE
SW ﾌﾛｰ M1LS1 PFM750-01-E-M SMC DC24V 1.32W 1 S61433 ○
5
FLOW SW
SW ﾏｲｸﾛ M1LS2X AV630564 PANASONIC 1 S5161A ○
6
MICRO SW
リミットSW
M1LS1X
D4NL-1HFG-B オムロン DC24V 4.8W 1 S31935 ○
7
LIMIT SW
M1SOL10
OMRON
バルブ SOL M1SOL７ VP342R-5DZ1-01B1 SMC DC24V 1.55W 1 H64775 ○
8
SOLENOID VALVE
センサアツリョク M1LS2 ZSE30A-C6L-EｰMLｰA1Y SMC DC24V 1.2W 1 S63425 ○
9
PRESSURE SENSOR
SWリード M1LS3,4 D-Y59BZ SMC 2 S64349 ○
10
LEAD SW
バルブ SOL M1SOL8,9 SY3340-5LZ-Q SMC DC24V 0.4W 1 H64600 ○
11
SOLENOID VALVE
ﾏｸﾞﾈｯﾄ SW Ｍ１ＬＳ３Ｘ XCS-DMC７９０２ テレメカ N.O.+N.O. 1 M1056M ○
12
MAGNET SW
TELEMECANIQUE
バルブ SOL M1SOL11 VQZ332-5M1-C6-Q SMC DC24V 0.34W 1 H64598 ○
13
SOLENOID VALVE
14
15
16
17
USER 分番
殿 生番
NAME 電気部品明細表 PAGE
ELECTRIC PARTS LIST
ﾍｯﾄﾞｸﾘｰﾅ 機械手配品 TYPE
MACHINE ARRANGEMENT
AHC-R1
DRAWING NO.
2RGKBM003809
5/5
FUJI SECRET
ＮＡＭＥ
ＴＩＴＬＥ
ＤＲＡＷＩＮＧ Ｎｏ.
ＴＹＰＥ
ＡＨＣ－Ｒ１
１
１

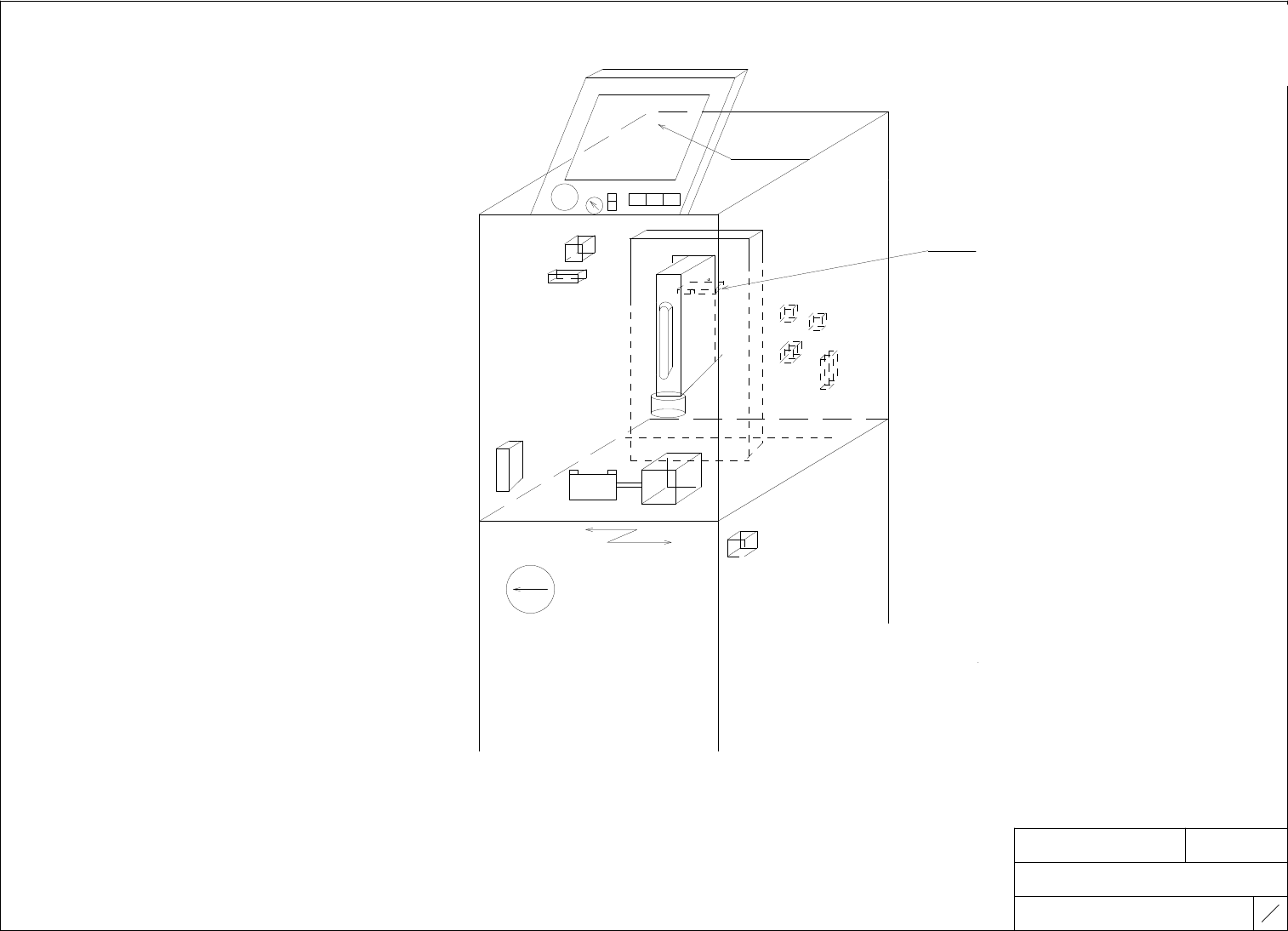

機構図
INSTRACTION DIAGRAM
装置正面図
MACHINE FRONT SIDE
FUJI SECRET
2RGKBM004003
M1LS1X
M1SOL10
M1LS1
M1SOL1
M1SOL4,5,6
8,9
M1SOL3
M1SOL7
M1LS2
埃回収箱
運転位置
退避位置
Ｍ１ＬＳ３Ｍ１ＬＳ４
M1LS3X
M1SOL11
２ＥＧＴＢＣ０２４３
Ｍ１ＬＳ２Ｘ
