4-15 4 5.2.4 Y 轴导轨的清洁、加油 ■ 需准备的用品 ‧ 无尘纸 ‧ 润滑油枪 ( 标准枪嘴 ) ‧ 指定的润滑油 ： NSL c 注意 加润滑油时，请务必戴上防护眼镜与防护手套。 e 1 按紧急停机按钮。 为保障作业安全， 务必将检查机置于紧急停机状态。 2 擦拭导轨。 1. 用移动把手将检查头移到里侧。 2. 用无尘纸 ( 清洁室用 ) 等擦去导轨的脏污润滑 油与尘屑。 3. 再将检查头移到前侧，用无尘纸等…
4-14
4
4
擦拭滚珠丝杆。
1. 用移动把手将检查头移到里侧。
2. 用无尘纸 ( 清洁室用 ) 等擦去 Y 轴滚珠丝杆的
脏污润滑油与尘屑。
3. 再将检查头移到前侧后，用无尘纸等擦拭 Y 轴
滚珠丝杆还未擦到的部位。
c
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
5
添加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
右图所示润滑油注油嘴注入。将检查头前后移动数
次之后，擦去多余的润滑油。
55410-M9-00
6
将防止润滑油飞溅的护盖装回原位。
按照与拆卸时相反的步骤，将护盖装回原位。
给Y轴的滚珠丝杆加润滑油
Step 5
Y轴滚珠丝杆的
润滑油注油嘴
4-15
4
5.2.4 Y 轴导轨的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
润滑油枪 ( 标准枪嘴 )
‧
指定的润滑油 ：NSL
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，务必将检查机置于紧急停机状态。
2
擦拭导轨。
1. 用移动把手将检查头移到里侧。
2. 用无尘纸 ( 清洁室用 ) 等擦去导轨的脏污润滑
油与尘屑。
3. 再将检查头移到前侧，用无尘纸等擦拭导轨还
未擦到的部位。
55411-M9-00
c
注意
仔细擦拭包括移动凹槽部在内的导轨全轨。
3
添加润滑油。
用润滑油枪 ( 标准枪嘴 ) 将指定的润滑油 (NSL) 从
Y 轴导轨用润滑油注油嘴注入。如右图所示左右各
有 2 个注油嘴，前后共 4 处。
55412-M9-00
4
擦去多余的润滑油。
将检查头前后移动数次之后，擦去多余的润滑油。

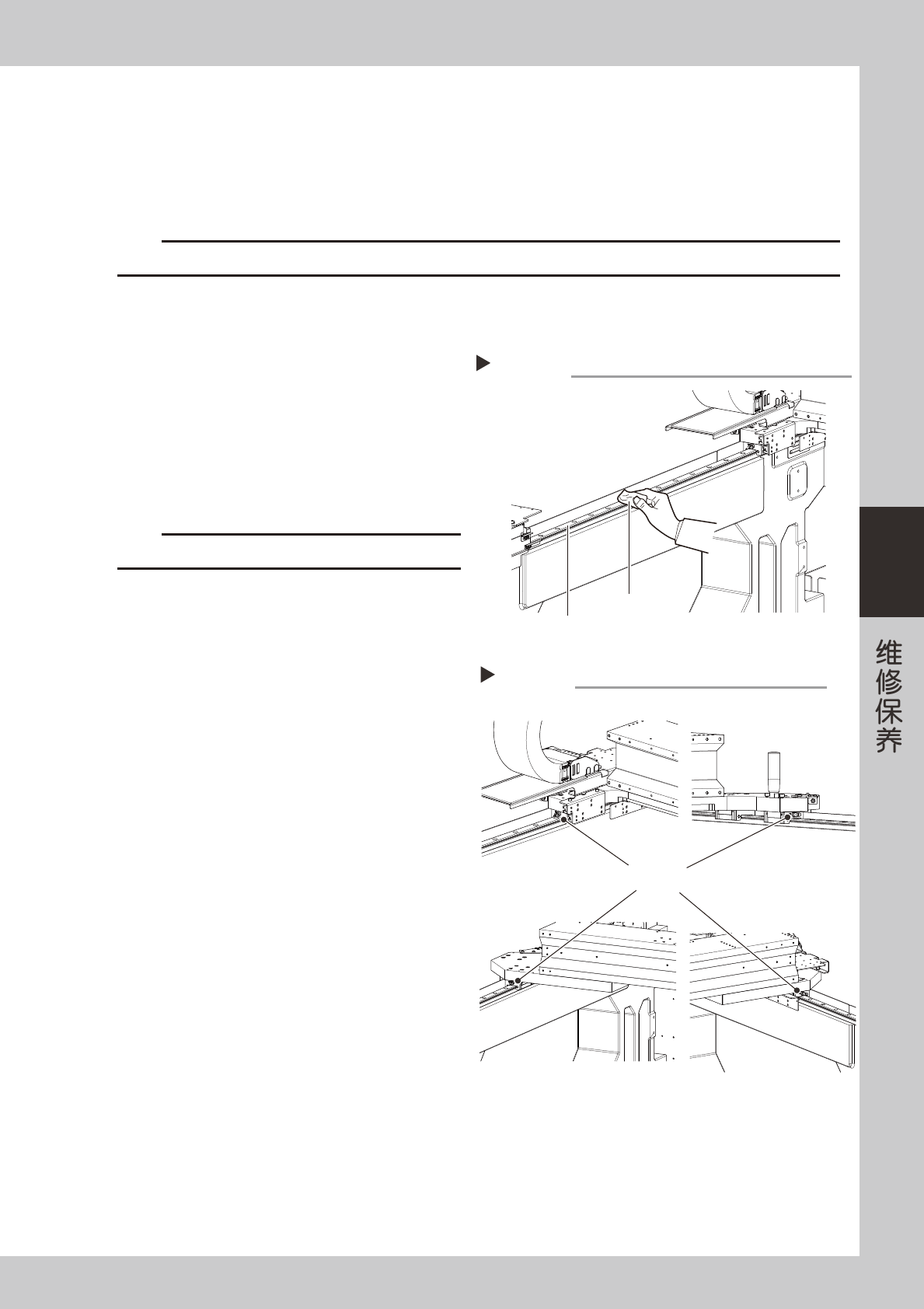

给Y轴的导轨加润滑油
Step 3
Y轴导轨的润滑油注油嘴 (4处)
正面
背面
擦拭Y轴的导轨
Step 2
Y轴导轨
无尘纸
4-16
4
5.3 相机照明的清洁
光学检查相机的照明如果黏附尘屑等，会导致检查时发生识别错误。为防止发生此错误，建议每月进行点检与清洁。
c
注意
清洁时，注意不要用力过大。如果用力过大会影响相机的光轴调节精度。
■ 需准备的用品
‧
十字螺丝刀
‧
无尘纸
‧
光学仪器专用软刷
‧
铅防护手套
c
注意
清洁相机照明时，请务必戴上铅防护手套，因为相机保护盖内侧使用了铅。
e
1
按紧急停机按钮。
c
注意
为保障安全，清洁之前必须将检查机置于紧急停机状态或关
闭检查机的电源。
2
拆卸扩散板。
用十字螺丝刀拆下固定扩散板的 5 颗固定螺钉之
后，取下扩散板。
55413-M9-00
c
注意
拆卸固定扩散板的固定螺钉时，注意不要丢失垫片。
3
清洁扩散板。
用无尘纸擦去扩散板整板的脏污。
4
用光学仪器专用软刷清扫检查相机照明
内的尘屑。
55414-M9-00
5
安装扩散板。
按照与拆卸时相反的步骤安装扩散板。

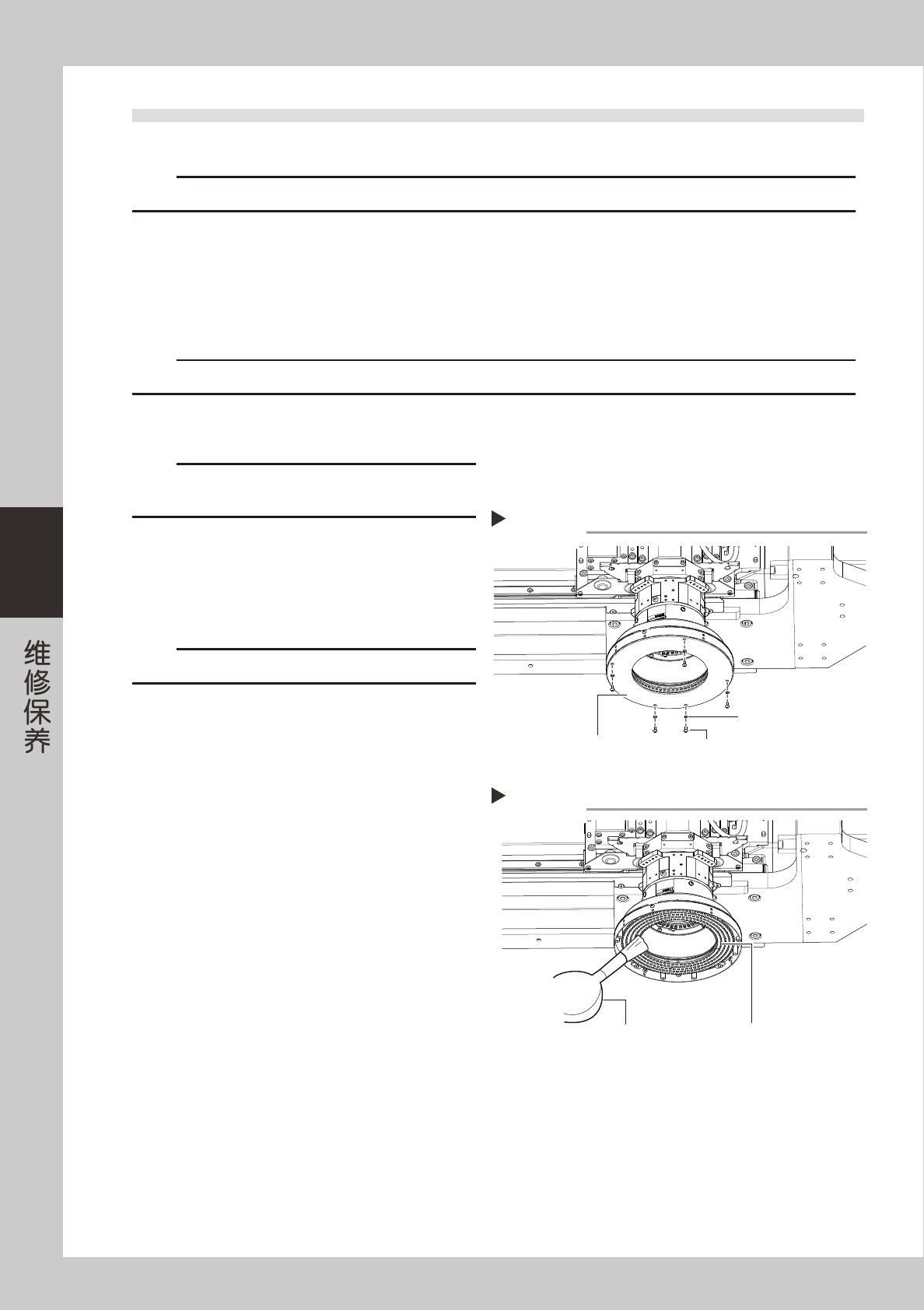

拆卸扩散板
Step 2
固定螺钉(5颗)
垫片(5片)
扩散板
清洁光学相机的照明
Step 4
光学仪器专用软刷
相机照明
