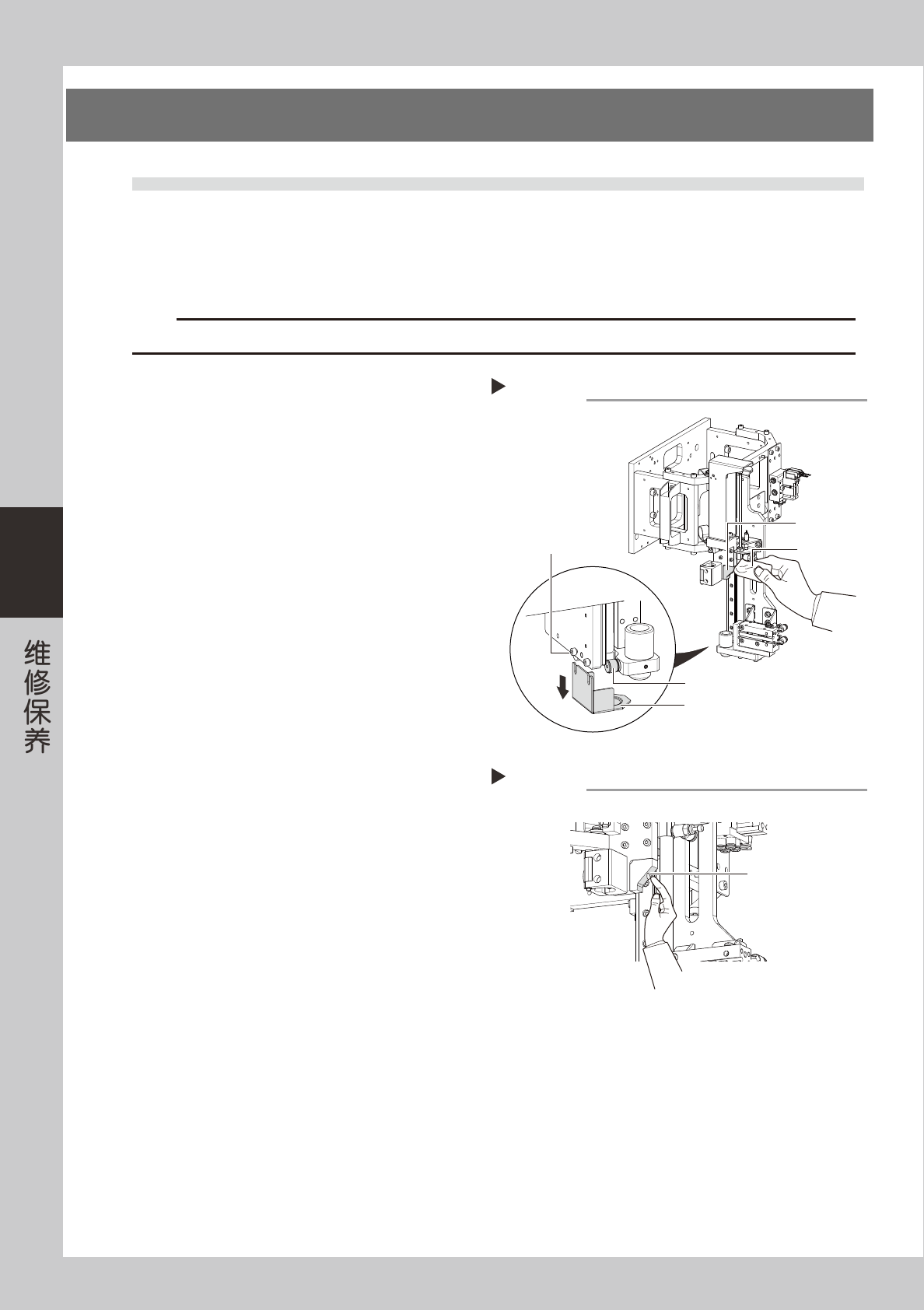

6.2 CZ 轴 ( 选配 ) 滚珠丝杆的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
指定的润滑油 ：NSL
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，务必将检查机置于紧急停机状态。
2
擦拭滚珠丝杆部。
用无尘纸擦去滚珠丝杆全杆的脏污润滑油与尘屑。
55417-M9-00
c
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
3
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL) 均匀地涂抹在滚珠
丝杆上。
4
擦去多余的润滑油。
上下移动 CZ 轴之后，用无尘纸擦去多余的润滑油。
擦拭CZ轴的滚动丝杆
Step 2
滚珠丝杆
无尘纸
4-20
4

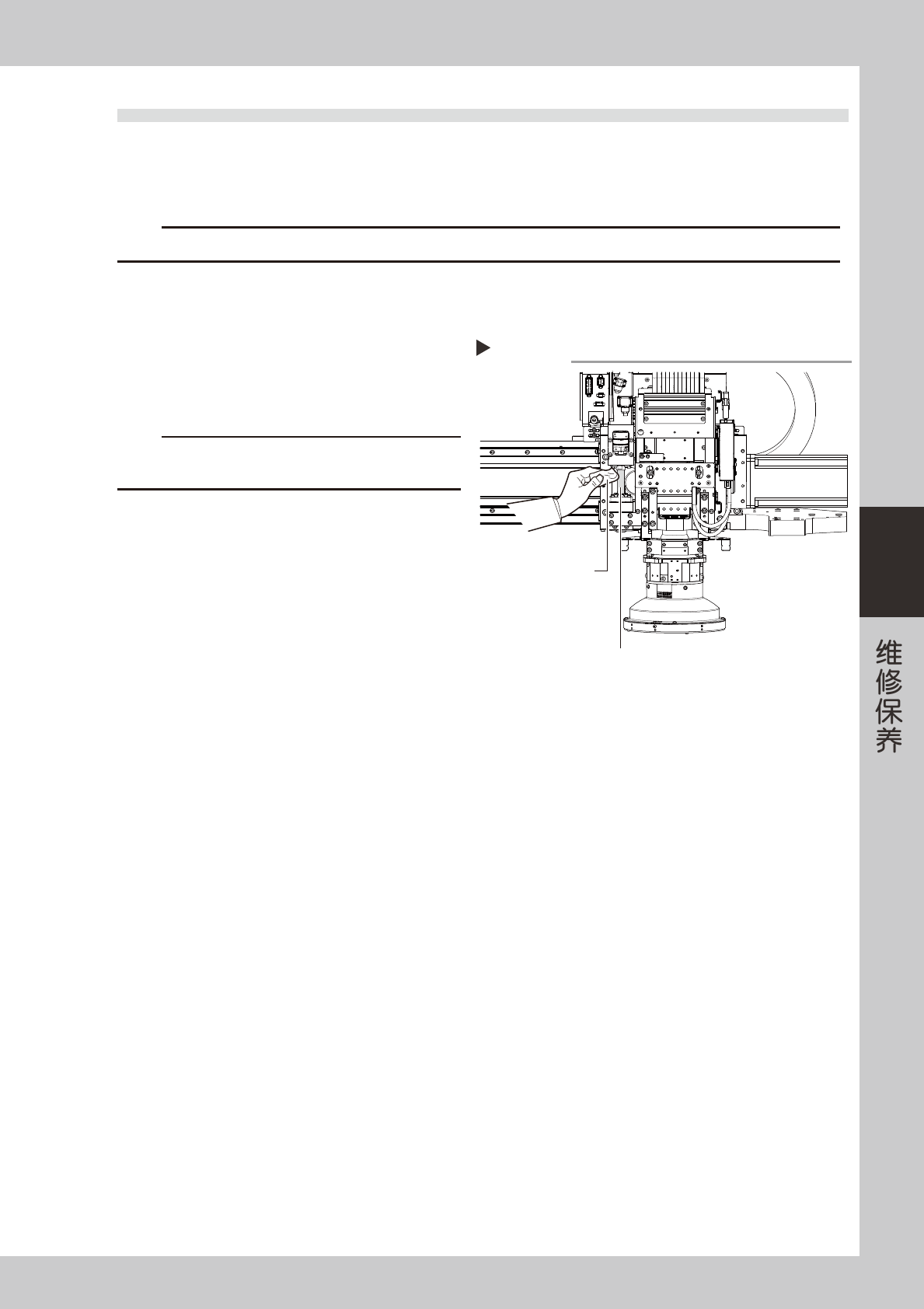

7.6 个月
7.1 标记器 ( 选配 ) 凸轮部的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
指定的润滑油 ：NSL
‧
六角扳手 (3mm)
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
e
1
按紧急停机按钮。
为保障作业安全，务必将检查机置于紧急停机状态。
2
拆卸防油滴盖板。
用六角扳手拆下固定防油滴盖板的固定螺栓之后，
取下防油滴盖板。
55418-M9-00
3
清洁各部。
用无尘纸擦去凸轮块、凸轮从动轴承、防油滴盖板
上的脏污润滑油与尘屑。
4
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL) 均匀地涂抹在凸轮
块的斜面 ( 右图中灰色部分 )。
55419-M9-00
5
擦去多余的润滑油。
将标记器上下移动数次之后，用无尘纸擦去多余的
润滑油。
6
将防油滴盖板装回原位。
将在 Step2 中拆下的防油滴盖板装回原来的位置。
拆卸防油滴盖板与清洁各部
Step 2,3
无尘纸
凸轮块
凸轮从动轴承
防油滴盖板固定螺栓(2根)
防油滴盖板
涂抹润滑油
Step 4
润滑油
4-21
4
8.1年
8.1 W 轴部
8.1.1 W 轴滚珠丝杆的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
指定的润滑油 ：NSL
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
1
擦拭滚珠丝杆部。
e
1. 先用 [ 手动操作 ] -“传送装置”画面的 [ 调整
宽度 ] 按钮，将传送宽度调到最大，再按下紧
急停机按钮。
2. 用无尘纸 ( 清洁室用 ) 擦去滚珠丝杆的脏污润
滑油与尘屑。
e
3. 解除检查机的紧急停机状态，调窄传送宽度之
后，再次按下紧急停机按钮，擦拭还没有擦到
的部位。
55420-M9-00
c
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
2
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL) 均匀地涂抹在滚珠
丝杆的表面与螺旋沟槽部。
n
要点
按照 Step1 的方法，通过调节传送宽度给滚珠丝杆全杆涂抹
润滑油。
擦拭W轴的滚珠丝杆
Step 1
W轴的滚珠丝杆无尘纸
