4-22 4 8.1.2 W 轴导轨的清洁、加油 ■ 需准备的用品 ‧ 无尘纸 ‧ 润滑油枪 ( 弯折型枪嘴 ) ‧ 指定的润滑油 ： NSL c 注意 加润滑油时，请务必戴上防护眼镜与防护手套。 1 将传送宽度调到最大。 用 [ 手动操作 ] -“传送装置”画面的 [ 调整宽度 ] 按钮，将传送宽度调到最大。 e 2 按紧急停机按钮。 为保障作业安全， 务必将检查机置于紧急停机状态。 3 擦拭导轨。 用无尘纸 ( 清洁室用…
4-21
4
8.1年
8.1 W 轴部

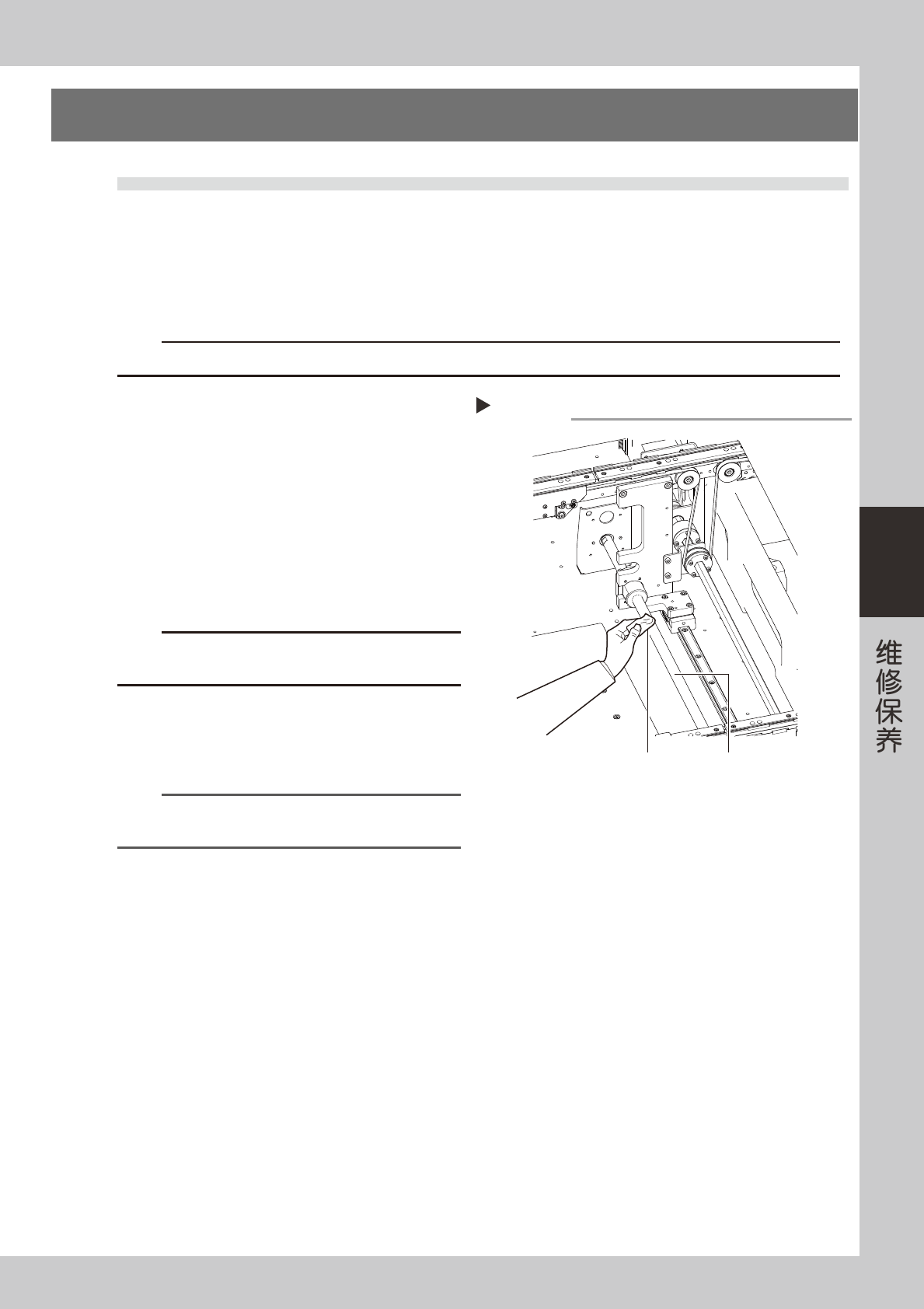

8.1.1 W 轴滚珠丝杆的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
指定的润滑油 ：NSL
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
1
擦拭滚珠丝杆部。
e
1. 先用 [ 手动操作 ] -“传送装置”画面的 [ 调整
宽度 ] 按钮，将传送宽度调到最大，再按下紧
急停机按钮。
2. 用无尘纸 ( 清洁室用 ) 擦去滚珠丝杆的脏污润
滑油与尘屑。
e
3. 解除检查机的紧急停机状态，调窄传送宽度之
后，再次按下紧急停机按钮，擦拭还没有擦到
的部位。
55420-M9-00
c
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
2
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL) 均匀地涂抹在滚珠
丝杆的表面与螺旋沟槽部。
n
要点
按照 Step1 的方法，通过调节传送宽度给滚珠丝杆全杆涂抹
润滑油。
擦拭W轴的滚珠丝杆
Step 1
W轴的滚珠丝杆无尘纸
4-22
4

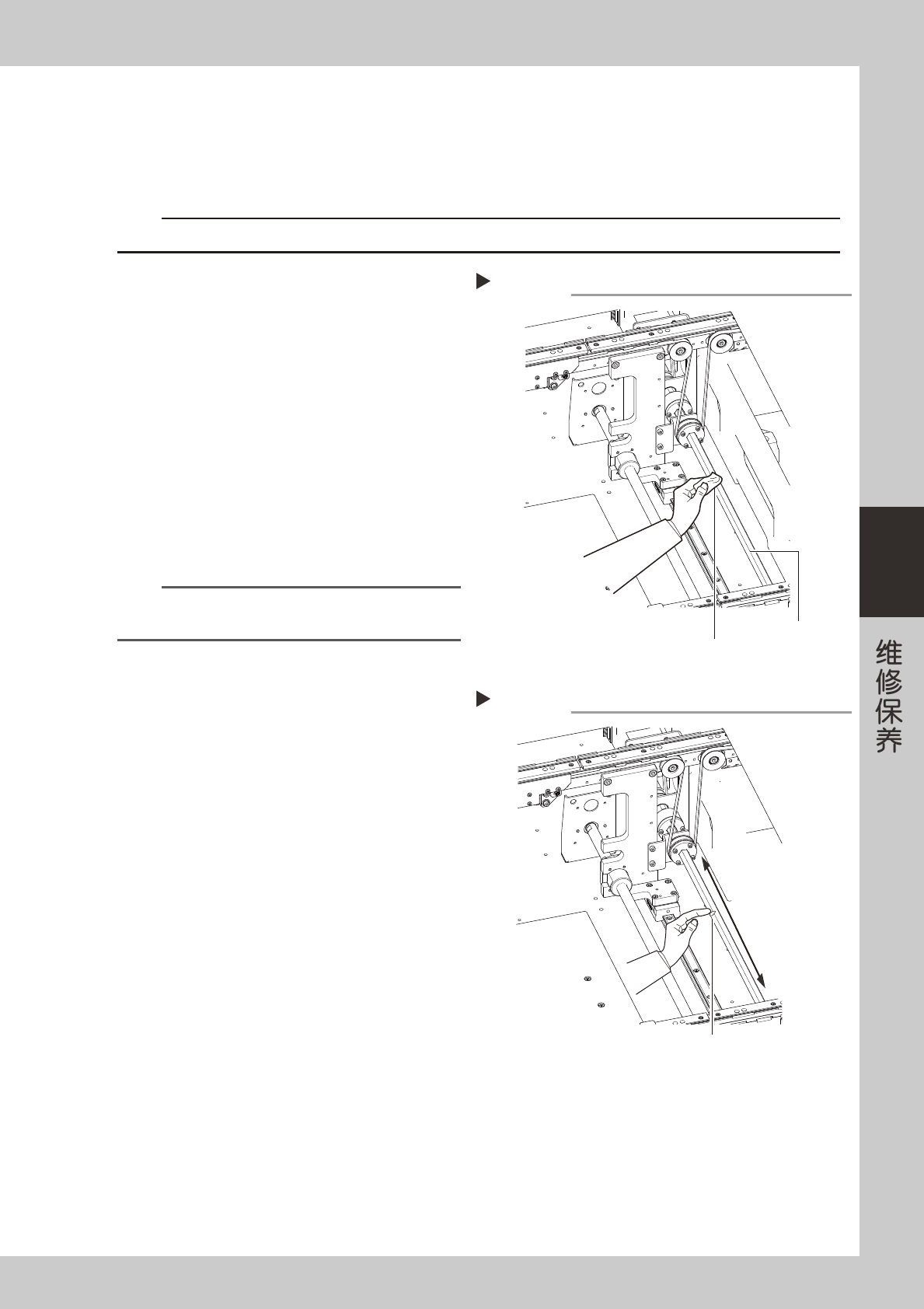

8.1.2 W 轴导轨的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
润滑油枪 ( 弯折型枪嘴 )
‧
指定的润滑油 ：NSL
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
1
将传送宽度调到最大。
用 [ 手动操作 ] -“传送装置”画面的 [ 调整宽度 ]
按钮，将传送宽度调到最大。
e
2
按紧急停机按钮。
为保障作业安全，务必将检查机置于紧急停机状态。
3
擦拭导轨。
用无尘纸 ( 清洁室用 ) 擦去导轨全轨的脏污润滑油
与尘屑。
55421-M9-00
c
注意
仔细擦拭包括移动凹槽部在内的导轨全轨。
4
加润滑油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
注入右图所示的润滑油注油嘴。
左右导轨各有 1 处润滑油注油嘴 ( 共 2 处 )。
5
擦去多余的润滑油。
1. 解除检查机的紧急停机状态，用 [ 手动操作 ]-
“传送装置”画面的 [ 调整宽度 ] 按钮，调节传
送宽度数次。
e
2. 再次按下紧急停机按钮之后，用无尘纸擦去多
余的润滑油。
擦拭W轴导轨并加润滑油
Step 3,4
W轴的导轨无尘纸
W轴导轨的润滑油注油嘴
4-23
4

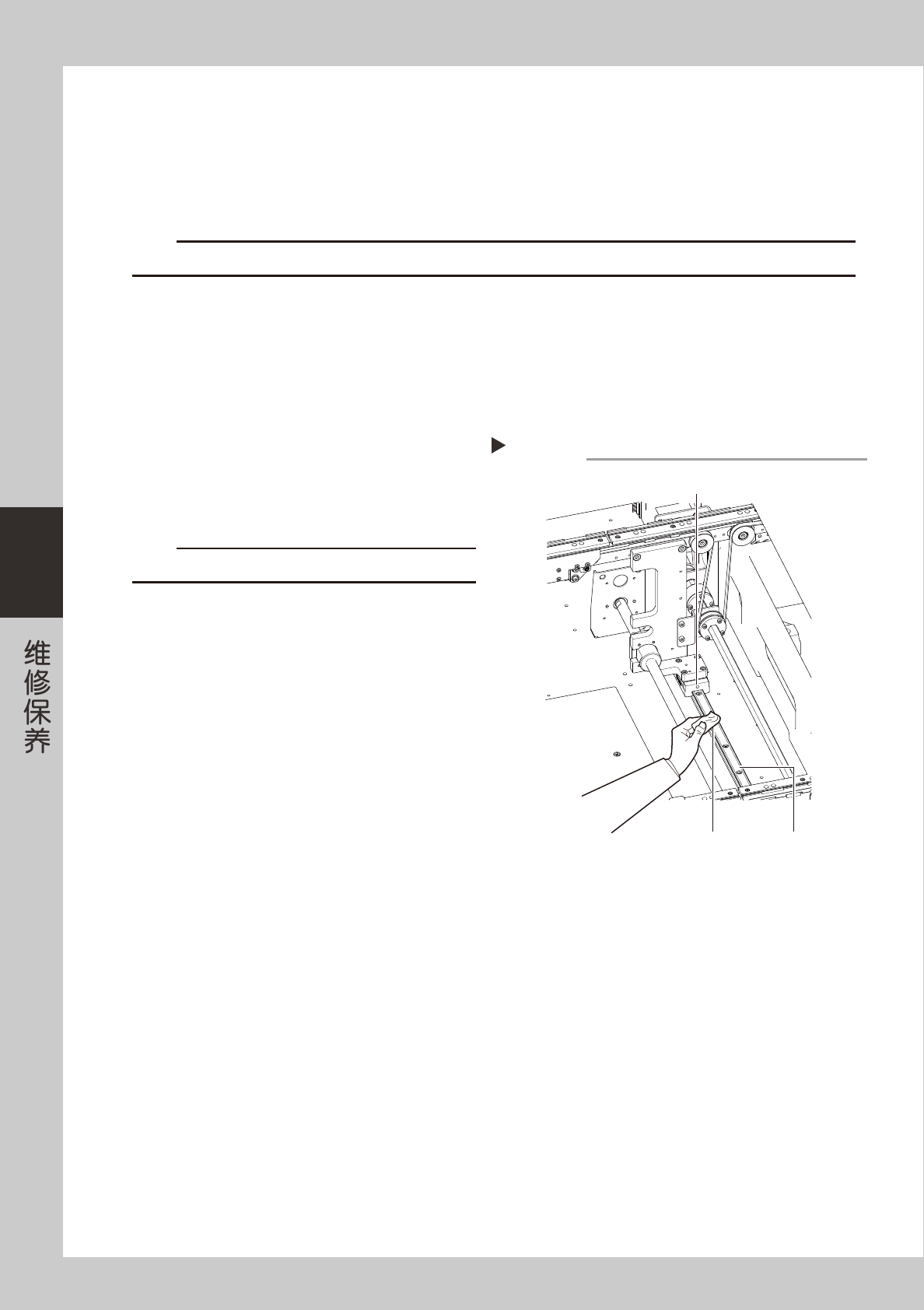

8.1.3 6 角花键轴的清洁、加油
■ 需准备的用品
‧
无尘纸
‧
指定的润滑油 ：NSL
c
注意
加润滑油时，请务必戴上防护眼镜与防护手套。
1
擦拭 6 角花键轴。
e
1. 先用 [ 手动操作 ] -“传送装置”画面的 [ 调整
宽度 ] 按钮，将传送宽度调到最大，再按下紧
急停机按钮。
2. 用无尘纸 ( 清洁室用 ) 擦去 6 角花键轴的脏污
润滑油与尘屑。
e
3. 解除检查机的紧急停机状态，调窄传送宽度之
后，再次按下紧急停机按钮，擦拭还没有擦到
的部位。
55422-M9-00
2
涂抹润滑油。
用手指蘸上指定的润滑油 (NSL) 在 6 角花键轴表面
均匀地涂抹薄薄的一层。
n
要点
按照 Step1 的方法，通过调节传送宽度给 6 角花键轴全轴涂
抹润滑油。
55423-M9-00
擦拭6角花键轴
Step 1
无尘纸
6角花键轴
涂抹润滑油
Step 2
均匀地涂抹
薄薄的一层
润滑油
