第 2 章 加油 第 3 部 CP- 733 E/74 3ME/743 E 机械手册 3-2-22 Edition 2. 0 1. 请取下机器上面的透明 盖板，然后拧松润滑 油冷却箱上部的盖子。 <CP-732E/733E> <CP-742E/743E> <CP-742ME/743ME> C7SM3009S 2. 打开左侧后部的防护罩 。 3. 从润滑油冷却箱部的排 油拴处将润滑油排放 出来。 请在排…
第 3 部 第 2 章 加油
Edition 2.0 3-2-21 CP-733E/743ME/743E 机械手册
2.1
2.12.1
2.16
66
6
驱动装置的加油处
驱动装置的加油处驱动装置的加油处
驱动装置的加油处
要
要要
要点
点点
点

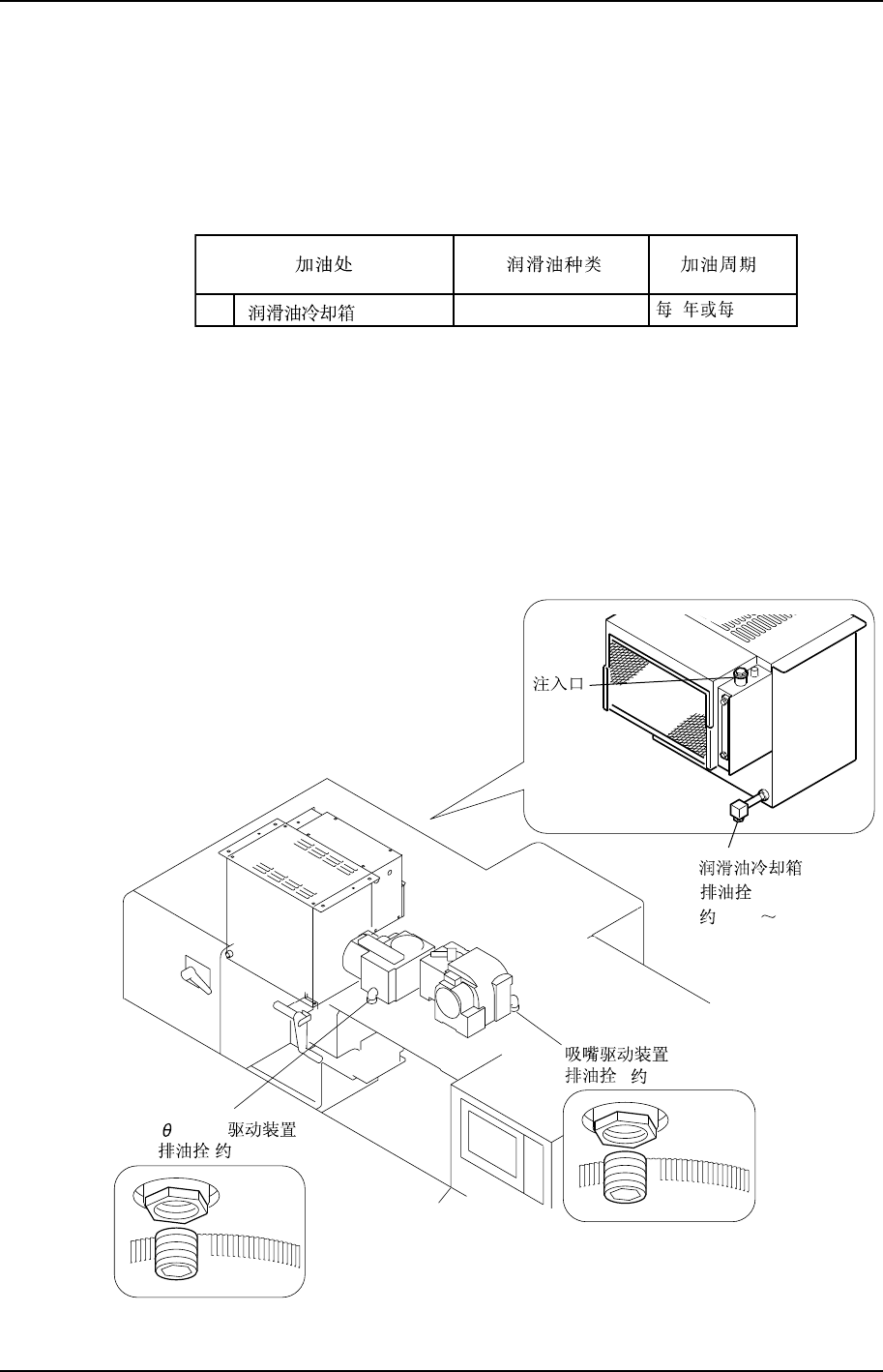

凸轮箱内驱动装置的润滑油存放在凸轮箱左侧的润滑油冷却箱内。
请每 3 年或者在机器每运转 12,000 小时后更换 1 次新的润滑油。
T014S
SHC 630 3 12000h
51
方
方方
方
法
法法
法
润滑油冷却箱内的润滑油是从 3 个排油拴处排出的。各个排油拴处排出的油量标准值如下图
所示。
首先，请准备好接收所排出润滑油的容器以及覆盖机器用的大张乙稀塑料(vinyl sheet)，和
纸盒箱。
C7SM3102S
(51)
2,000 3,000 cc
1,000 cc
y
(theta)
1,000 cc
第 2 章 加油 第 3 部
CP-733E/743ME/743E 机械手册 3-2-22 Edition 2.0

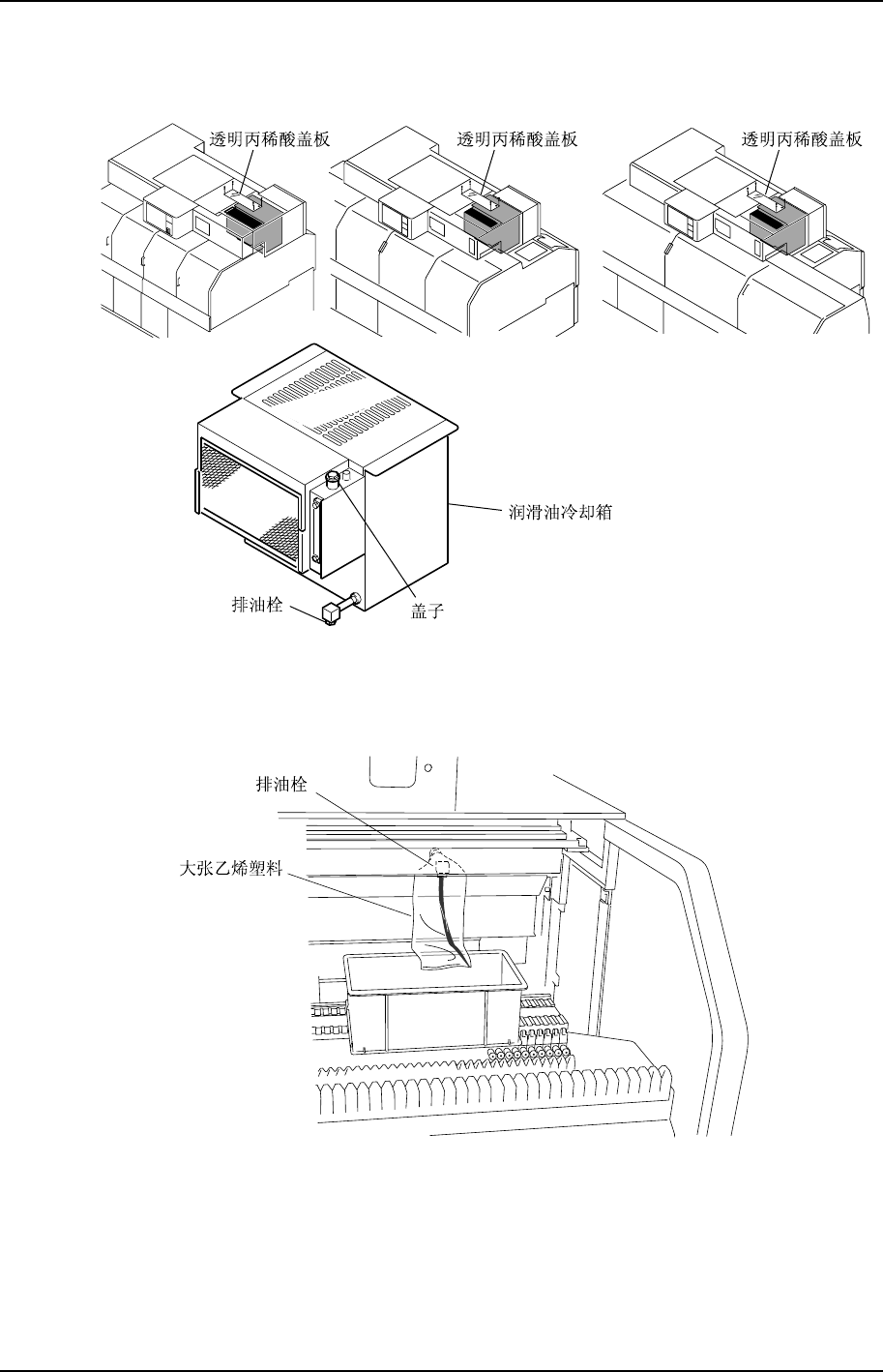

1. 请取下机器上面的透明盖板，然后拧松润滑油冷却箱上部的盖子。
<CP-732E/733E> <CP-742E/743E><CP-742ME/743ME>
C7SM3009S
2. 打开左侧后部的防护罩。
3. 从润滑油冷却箱部的排油拴处将润滑油排放出来。
请在排油拴的周围使用大张乙稀塑料将机器覆盖后，再将排油拴拧松，使润滑油排放
在接收容器中。
C7SM3103S
注意
注意注意
注意）
））
）
1.
1.1.
1. 在将润滑油排出时，请仔细的将机器覆盖好，以防润滑油洒落在机器上。
在将润滑油排出时，请仔细的将机器覆盖好，以防润滑油洒落在机器上。在将润滑油排出时，请仔细的将机器覆盖好，以防润滑油洒落在机器上。
在将润滑油排出时，请仔细的将机器覆盖好，以防润滑油洒落在机器上。
2.
2.2.
2. 对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
第 3 部 第 2 章 加油
Edition 2.0 3-2-23 CP-733E/743ME/743E 机械手册
4. 排完以后，请可靠地旋紧排油栓。
5. 请将后部中央的防护罩打开。

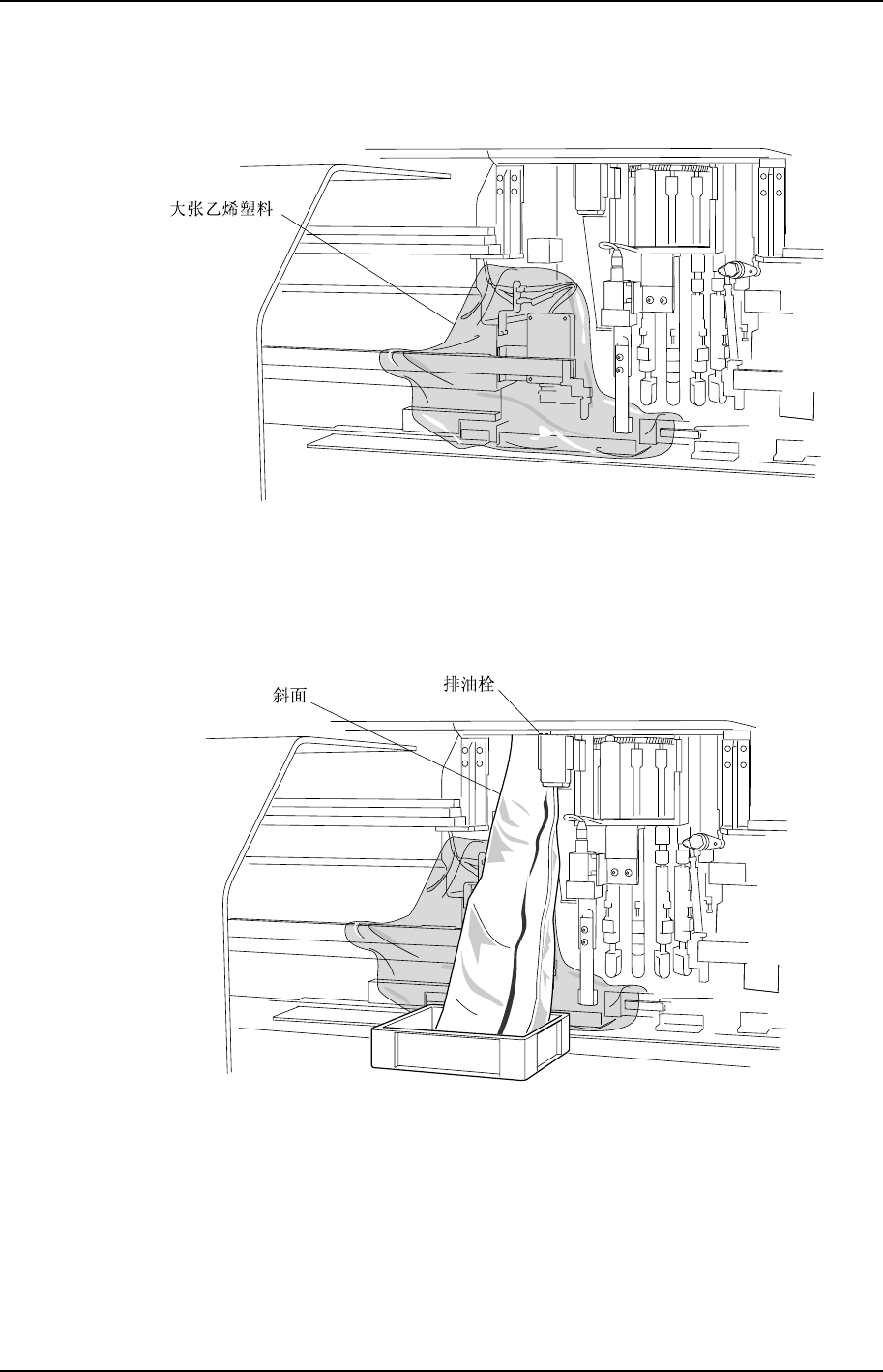

6. 在相机以及棱镜盒的周围使用大张乙稀塑料将其覆盖。
C7SM3104S
注意
注意注意
注意）
））
）
在将润滑油排出时，请仔细的将机器覆盖好，以防润滑油洒落在机器上
在将润滑油排出时，请仔细的将机器覆盖好，以防润滑油洒落在机器上在将润滑油排出时，请仔细的将机器覆盖好，以防润滑油洒落在机器上
在将润滑油排出时，请仔细的将机器覆盖好，以防润滑油洒落在机器上。
。。
。
7. 从吸嘴驱动装置部的排油拴处将润滑油排放出来。
请使用表面贴有乙稀塑料的纸盒箱制作一个斜面后，再将排油拴拧松，使润滑油排放
在接收容器中。
C7SM3105S
注意
注意注意
注意）
））
）
对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
8. 排完以后，请可靠地旋紧排油栓。
