第 3 章 消耗品的更换 第 3 部 CP- 733 E/74 3ME/743 E 机械手册 3-3-16 Edition 2. 0 13. 拆开到此步骤后 ，用浸过有机溶剂（ Kuroros e n 和 Dai furon S3 ） 的软 布擦去各部件 上的污垢。 组装步骤 组装步骤 组装步骤 组装步骤 1. 把转子装入侧盘 A 。 A C7SM3074S 2. 在侧盘 A 上装上垫圈和轴 承，请使用轴承冲头 和榔头把轴承敲进去。 C…
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-15 CP-733E/743ME/743E 机械手册

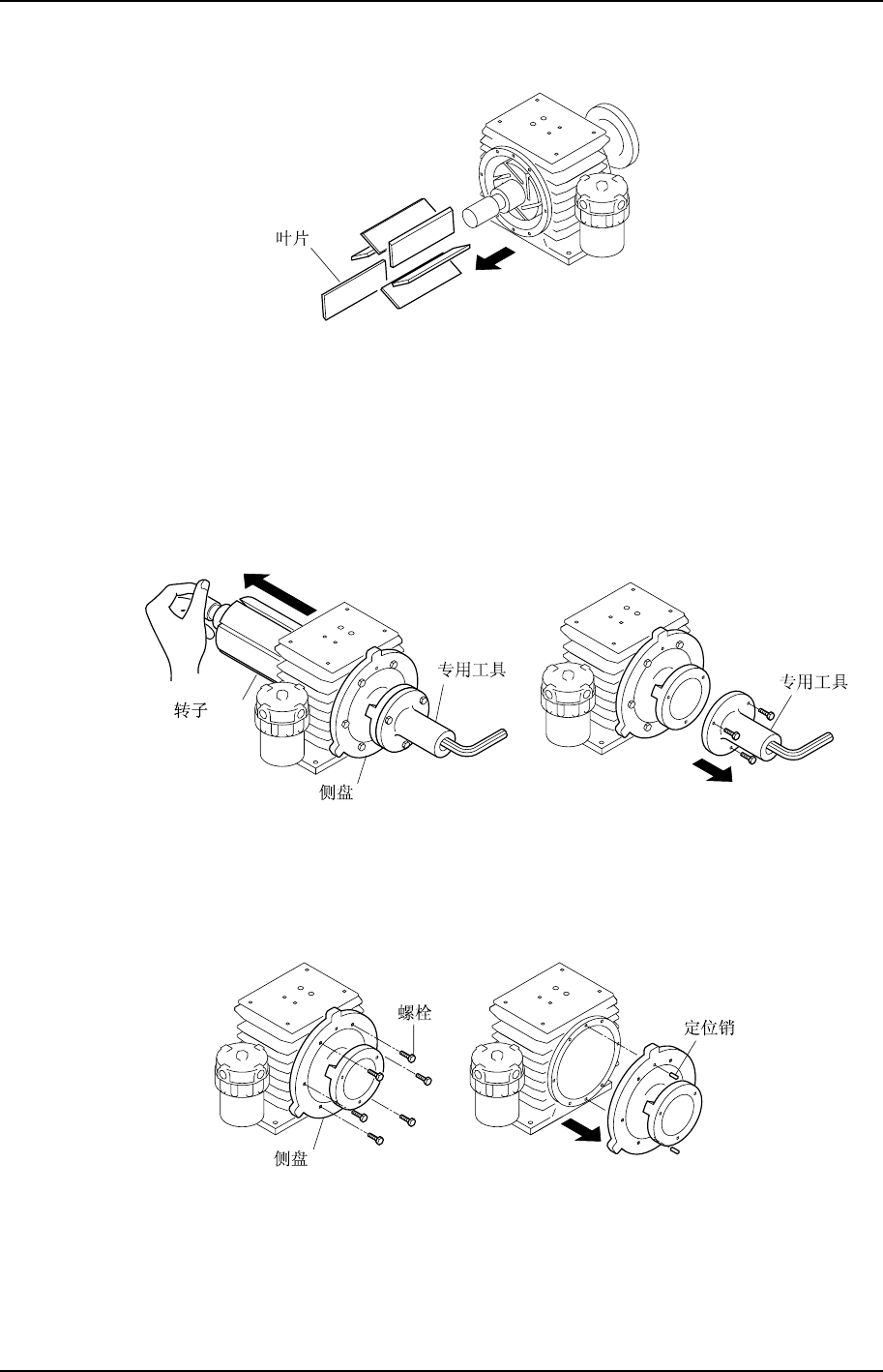

10. 取下叶片。
C7SM3071S
注意
注意注意
注意)
))
)
1.
1.1.
1. 取下叶片时确认拆卸顺序和安装方向。在装上新的叶片时，请不要搞错。
取下叶片时确认拆卸顺序和安装方向。在装上新的叶片时，请不要搞错。取下叶片时确认拆卸顺序和安装方向。在装上新的叶片时，请不要搞错。
取下叶片时确认拆卸顺序和安装方向。在装上新的叶片时，请不要搞错。
2.
2.2.
2. 有破损叶片的场合，使用空气枪吹一下泵内，吹掉里面的碎片
有破损叶片的场合，使用空气枪吹一下泵内，吹掉里面的碎片有破损叶片的场合，使用空气枪吹一下泵内，吹掉里面的碎片
有破损叶片的场合，使用空气枪吹一下泵内，吹掉里面的碎片。
。。
。
11. 在侧盘 A 处装上专用工具，押出转子。为了防止转子掉落，请用手撑住轴部分。拆出
转子以后，再拆下专用工具。
C7SM3072S
A
注意
注意注意
注意)
) )
) 押出转子时，请注意不要使转子的轴和气缸等受到损伤。
押出转子时，请注意不要使转子的轴和气缸等受到损伤。押出转子时，请注意不要使转子的轴和气缸等受到损伤。
押出转子时，请注意不要使转子的轴和气缸等受到损伤。
12. 拆下固定住侧盘 A 的螺栓，从内侧用塑料榔头敲出定位销，拆下侧盘 A。
C7SM3073S
A
第 3 章 消耗品的更换 第 3 部
CP-733E/743ME/743E 机械手册 3-3-16 Edition 2.0
13. 拆开到此步骤后，用浸过有机溶剂（Kurorosen 和 Daifuron S3）的软布擦去各部件
上的污垢。
组装步骤
组装步骤组装步骤
组装步骤
1. 把转子装入侧盘 A。
A
C7SM3074S
2. 在侧盘 A 上装上垫圈和轴承，请使用轴承冲头和榔头把轴承敲进去。
C7SM3075S
注意
注意注意
注意)
) )
) 为了不损伤轴承，请把木片台座放在下面再用榔头敲
为了不损伤轴承，请把木片台座放在下面再用榔头敲为了不损伤轴承，请把木片台座放在下面再用榔头敲
为了不损伤轴承，请把木片台座放在下面再用榔头敲。
。。
。
3. 把侧盘 A 套上气缸，用定位销把侧盘 A 位置放正，再用螺栓固定住。
A
C7SM3076S
第 3 部 第 3 章 消耗品的更换
Edition 2.0 3-3-17 CP-733E/743ME/743E 机械手册
4. 在转子上安装叶片。组装时，请不要搞错拆下时叶片的组装位置和方向。
C7SM0377S
5. 把侧盘 B 套上气缸，一边用定位销把侧盘 B 的位置放正，一边套上垫圈以及轴承。
使用轴承冲头和榔头把轴承打进去。最后用安装螺栓固定住。
A
C7SM3078S
6. 再次使用轴承冲头和榔头把侧盘 A、B 的轴承打进去。
