第 1 章 站的各部 第 4 部 CP- 733 E/74 3ME/743 E 机械手册 4-1-34 Edition 2. 0 7. 在调整传感器的位置时 , 将传感 器托座的螺丝拧松， 通过传感器前后方向 的移动来调 整传感器的安装位置。 C7SM4035S
第 4 部 第 1 章 站的各部
Edition 2.0 4-1-33 CP-733E/743ME/743E 机械手册
4. 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 180 度。
备注
备注备注
备注)
))
) 请将
请将请将
请将 HDS
HDSHDS
HDS 对应机的凸轮角度旋转到
对应机的凸轮角度旋转到对应机的凸轮角度旋转到
对应机的凸轮角度旋转到 190
190190
190 度。
度。度。
度。
对于
对于对于
对于 HDS
HDSHDS
HDS 对应机，在其前面防护罩上贴有
对应机，在其前面防护罩上贴有对应机，在其前面防护罩上贴有
对应机，在其前面防护罩上贴有 HDS
HDSHDS
HDS 标记。
标记。标记。
标记。
HDS: High Density Specification
HDS: High Density SpecificationHDS: High Density Specification
HDS: High Density Specification
CP-743E
C7SM4068S
5. 将千分表放在凸轮杆的前端，并使刻度为 0。在该状态下用 I/O 画面确认吸嘴上下连
杆处于下降端时，吸嘴下降端传感器为 ON。
C7SM4033S
"0"
ON
6. 边看千分表边将凸轮轴以正方向旋转，使吸嘴上下连杆上升。确定传感器的安装位置，
使连杆上升到 0.3～0.4mm 处时传感器变为 OFF。
C7SM4034S
OFF
0.3 0.4mm
第 1 章 站的各部 第 4 部
CP-733E/743ME/743E 机械手册 4-1-34 Edition 2.0

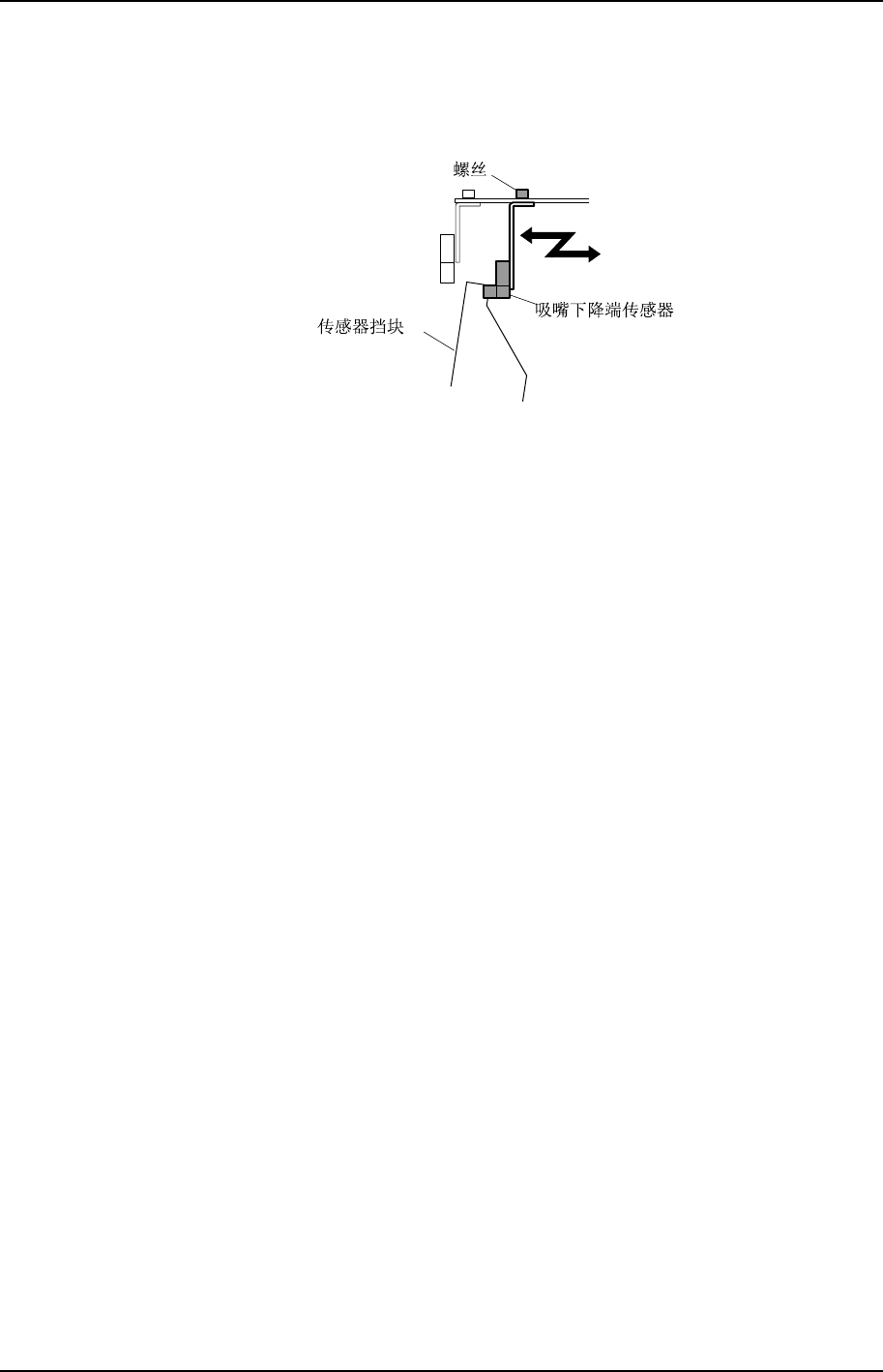

7. 在调整传感器的位置时, 将传感器托座的螺丝拧松，通过传感器前后方向的移动来调
整传感器的安装位置。
C7SM4035S
第 4 部 第 1 章 站的各部
Edition 2.0 4-1-35 CP-733E/743ME/743E 机械手册
1.1
1.11.1
1.11
1 1
1 阀的切换
阀的切换阀的切换
阀的切换 (
( (
(第
第第
第 9
99
9 站
站站
站)
))
)
要
要要
要
点
点点
点
通过 9st 的机械阀进行吸嘴内真空的 OFF/ON 的切换动作。将真空切换为 OFF 时，吸嘴内
的负压消失，元件失去吸着力。
确认元件是否贴装在生产电路板上。
C7SM4036S
ON OFF
1.11.1
1.11.11.11.1
1.11.1 销托座安装位置的确认
销托座安装位置的确认销托座安装位置的确认
销托座安装位置的确认
1. 按下［紧急停止］按钮，切断 200V 电源，使用 100V。
警
警警
警
告
告告
告
作业前必须要切断
作业前必须要切断作业前必须要切断
作业前必须要切断 200V
200V200V
200V 电源
电源电源
电源。
。。
。
2. 对于所有的贴装工作头，确认下图（A）的距离为 8.9mm，确认时请使用专用治具
（Z9526DCPZ0371）
8.9 mm
C7SM4054S
A
Z9526ADCPJ0371
