第 3 章 保养
3-2
3-2 各部分的检修
3-2-1 气压
压力表确认为0.5MPa。
当压力值为0.45MPa～0.55MPa以外时，请确认工厂内是否有空气泄漏，如果没有异常，请按
照以下步骤重新调整压力。
<主压力设定步骤>
1) 打开旋钮①。
2) 向下拉“调节器手柄②”，并通过旋转将所使用的空气压力调整为 0.5MPa。

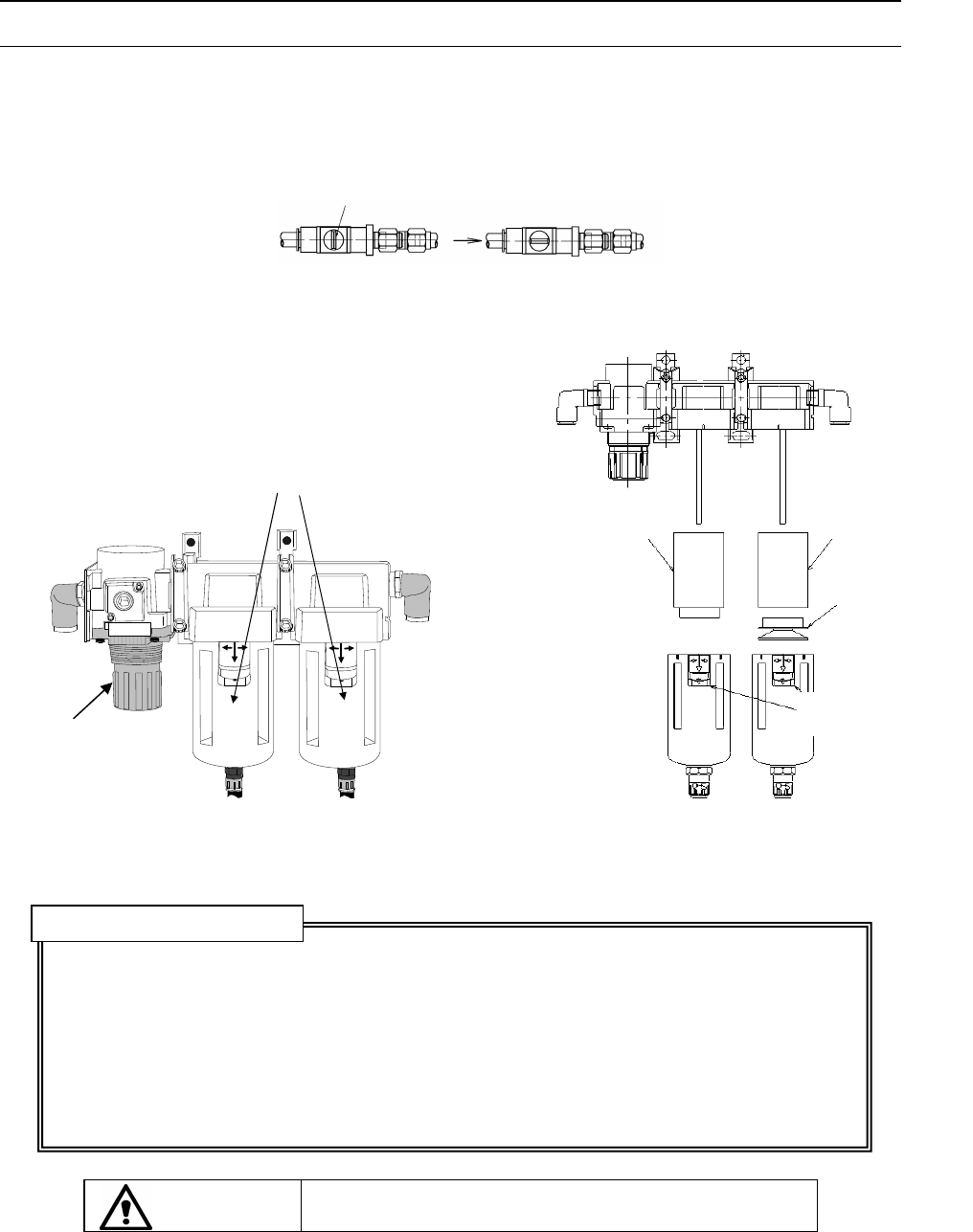

图 3-1 排水管与调节器 图 3-2 过滤器元件
※ 请除去与排水管相连的瓶中的油和水。(自动排水型)
1) 更换周期的大致标准：每2年更换一次，或当压力下降至0.1MPa(1kgf/cm
2
)左右时更换。
(选购件过滤器中，检查堵塞的红标记会上升。)
2) 更换方法
① 降下滑动部分的同时，将主体向左右任意一侧旋转45度，然后向下抽出。
② 拆卸过滤器元件B时，将固定过滤器元件B的树脂元件向左旋转，
对于过滤器元件 A，请将过滤器元件 A 本身向左旋转后拆下。
③ 安装时请按相反的步骤进行。
*选购件过滤器的更换步骤是，请参见下一页。
注意
在开始作业前，请关闭销阀的旋纽①。
开放状态 闭合状态
排水管
②
过滤器元件 A
(PF901002000)
过滤器元件 B
(PF901006000)
树脂元件
滑动部
①
※过滤器元件的检修、更换
第 3 章 保养
3-3
选购件过滤器的更换步骤
步骤 1 请卸下（A）、(B) 的 4 个螺丝。 步骤 2 卸下(C)的 4 个螺丝。
步骤 3 请更换过滤器元件，0 环，垫圈。
步骤 4 按照与拆卸时相反的步骤进行安装。
3-2-2 配管及接头
请确认无空气泄漏。
图 3-3 空气阀
3-2-3 各单元气缸
接通主体的电源后，请选择“手动控制”项，进行动作确认。
右侧面深处
（B）
（A）
0环
垫圈
过滤器元件
PF901007000
（C）
确认空气泄漏
销阀
第 3 章 保养
3-2-4 空气过滤器(贴片头)
3-2-4-1 MNLA 贴片头
1. 松开“吸嘴外轴承③”的“固定螺丝②”，从“校准轴①”中拔出。
2. 检查过滤器④是否有脏污。
3. 如果有脏污等，从“校准轴①”中更换“过滤器④”。
4. 将“吸嘴外轴③”插入“校准轴①”中，用“固定螺丝②”固定牢固。
此时，请把“固定螺丝②”的位置对准“校准轴①”的“划线⑤”延长线。
过滤器④ 型号：E3052729000
①
③
⑤
④
②
图 3-4 MNLA 贴片头
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-4
