第 3 章 保养 3-2-5 空气过滤器(CAL块) 请检查空气过滤器(CAL块)的元件是否有脏污。 如有脏污，请拆下“空气管①”，换上新的“空气过滤器②(货号40000641)”。 空气管① 空气过滤器② 图 3-6 空气过滤器(CAL 块) 危险 为防止因意外启动而引发事故，请在切断电源后进行更换作业。 3-6
第 3 章 保养
3-2-4-2 FMLA 贴片头(仅限于KE-2060R)
1. 松开“Θ电动机轴①”的“固定螺丝②”，拔出“吸嘴外轴 IC③”。
2. 检查过滤器④是否有脏污。
3. 如果有脏污等，从“吸嘴外轴 IC③”中更换“过滤器④”。
4. 将“吸嘴外轴 IC③”插入“校准轴①”中，用“固定螺丝②”固定牢固。此时，请把“固定
螺丝②”的位置对准“划线⑤”的延长线。
过滤器④ 型号：E3052729000
①
②
④
③
⑤
①
②
图 3-5 FMLA 贴片头
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-5
第 3 章 保养
3-2-5 空气过滤器(CAL块)
请检查空气过滤器(CAL块)的元件是否有脏污。
如有脏污，请拆下“空气管①”，换上新的“空气过滤器②(货号40000641)”。
空气管①
空气过滤器②
图 3-6 空气过滤器(CAL 块)
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-6
第 3 章 保养
3-2-6 传送带
请确认传送带是否有明显的磨耗或破损、松弛。如需更换，请按照以下方法进行更换。
1) 松开安装在 A 部分长孔(图 3-7)中的“传送滑轮(前后 2 处)”，放松传送带的张力。
A
A
A

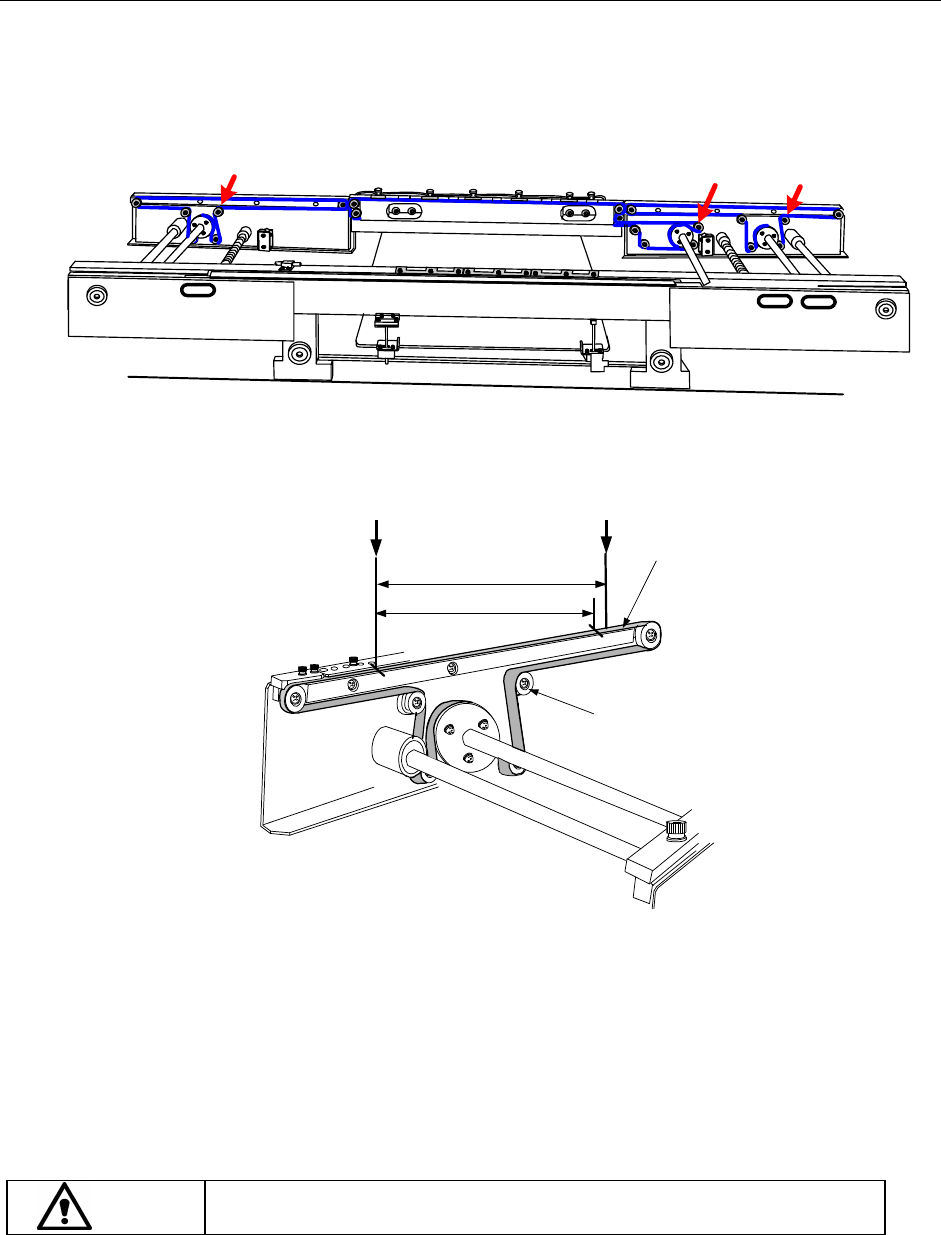

图3-7
2) 请从传送滑轮上拆下传送带进行更换。
A
B
200mm
201mm
传送带
201mm
2 00mm
图3-8
3) 请调整传送带的张力。
① 当传送带处于松弛状态时(在传送带上没有张力的状态)，在传送带上平坦的部分上用“油
性笔”等按200mm的间距“B”，做2处标记。
② 按照与1)相反的步骤，转动“A部分”的“传送滑轮”，张紧传送带的张力，在2处标记的
间距达到201mm的位置上固定传送滑轮。
危险
为防止因意外启动而引发事故，请在切断电源后进行更换作业。
3-7
