第 3 章 保养 3-3-7 吸嘴外轴 3-3-7-1 清洗方法 如下图所示，将吸嘴外轴竖起，用超声波清洗器进行清洗。 ¾ 用超声波清洗的大致标准时间为10分钟。 ¾ 用超声波清洗后，请用气枪等吹去吸嘴外轴内部的酒精。 ¾ 清洗后，请在吸嘴外轴与外侧SP支架 间涂抹New Deflex Oil No.1以防生锈，并涂抹645 9 润滑油N以改 善滑 动性 。 注意 1. 请绝对不要使用酒精以外的溶剂(丙酮等)。 2. 请绝对不要分解吸嘴…
第 3 章 保养
3-3-6-2 清扫后涂抹润滑油
由于乙醇和IPA(异丙醇)中含有水分，如果用超声波清洗后不采取防锈措施，吸嘴内部会有生
锈的可能。因此在清洗后,请在吸嘴滑块上涂抹New Deflex Oil No.1(JUKI货号 MDFRX10
01L0)。
¾ 在涂抹润滑油时，如下图所示，用New Deflex Oil No.1将棉签涂到半湿后，在需要涂抹的
部分(在按下吸嘴滑块时，从吸嘴套内突出的部分)涂上一滴润滑油。
¾ 将吸嘴滑块上下移动20～30次左右，以使润滑油均匀地浸到吸嘴滑块上。
¾ 如果吸嘴套的外面粘附有润滑油或涂抹后有多余的润滑油，请用干净的棉纱将其擦掉。
◆ 另外，请注意勿使吸嘴的扩散器与橡胶部位(下图斜线部分)粘上润滑油。
切勿使用New Deflex Oil No.1以外的润滑油。
若使用润滑脂等高粘度油脂类，会导致吸嘴滑块不能顺利返回。
LOIL
棉签
小容器
涂抹润滑油的部分
吸嘴套
棉纱
扩散器
棉签
吸嘴滑块
橡胶
图 3-5 清扫后涂抹润滑油示意图
注意
溶剂有起火燃烧的危险。因此在使用时请充分予以注意。
请绝对不要使用丙酮。否则会导致吸嘴扩散器变色。
作业时请使用防止有机气体的面罩。IPA 的成分中含有对人体有害的物质。
危险
为防止因意外启动而引发事故，请在切断电源后进行涂抹作业。
3-16
第 3 章 保养
3-3-7 吸嘴外轴
3-3-7-1 清洗方法
如下图所示，将吸嘴外轴竖起，用超声波清洗器进行清洗。
¾ 用超声波清洗的大致标准时间为10分钟。
¾ 用超声波清洗后，请用气枪等吹去吸嘴外轴内部的酒精。
¾ 清洗后，请在吸嘴外轴与外侧SP支架间涂抹New Deflex Oil No.1以防生锈，并涂抹6459
润滑油N以改善滑动性。
注意
1. 请绝对不要使用酒精以外的溶剂(丙酮等)。
2. 请绝对不要分解吸嘴外轴。
3. 清洗后，请不要在吸嘴外轴上使用New Deflex Oil No.1以外的润滑油， 6459润滑油N
以外的润滑脂。
4. 清洗后，请将吸嘴外轴装回贴片头。如果改变贴片头，有可能导致贴片误差。
5. 把外轴的六角扳手孔与校准轴上的划线（3mm左右）对准后再安装。（参见图3-7）
校准轴
六角扳手孔
划线
吸嘴外轴
烧杯

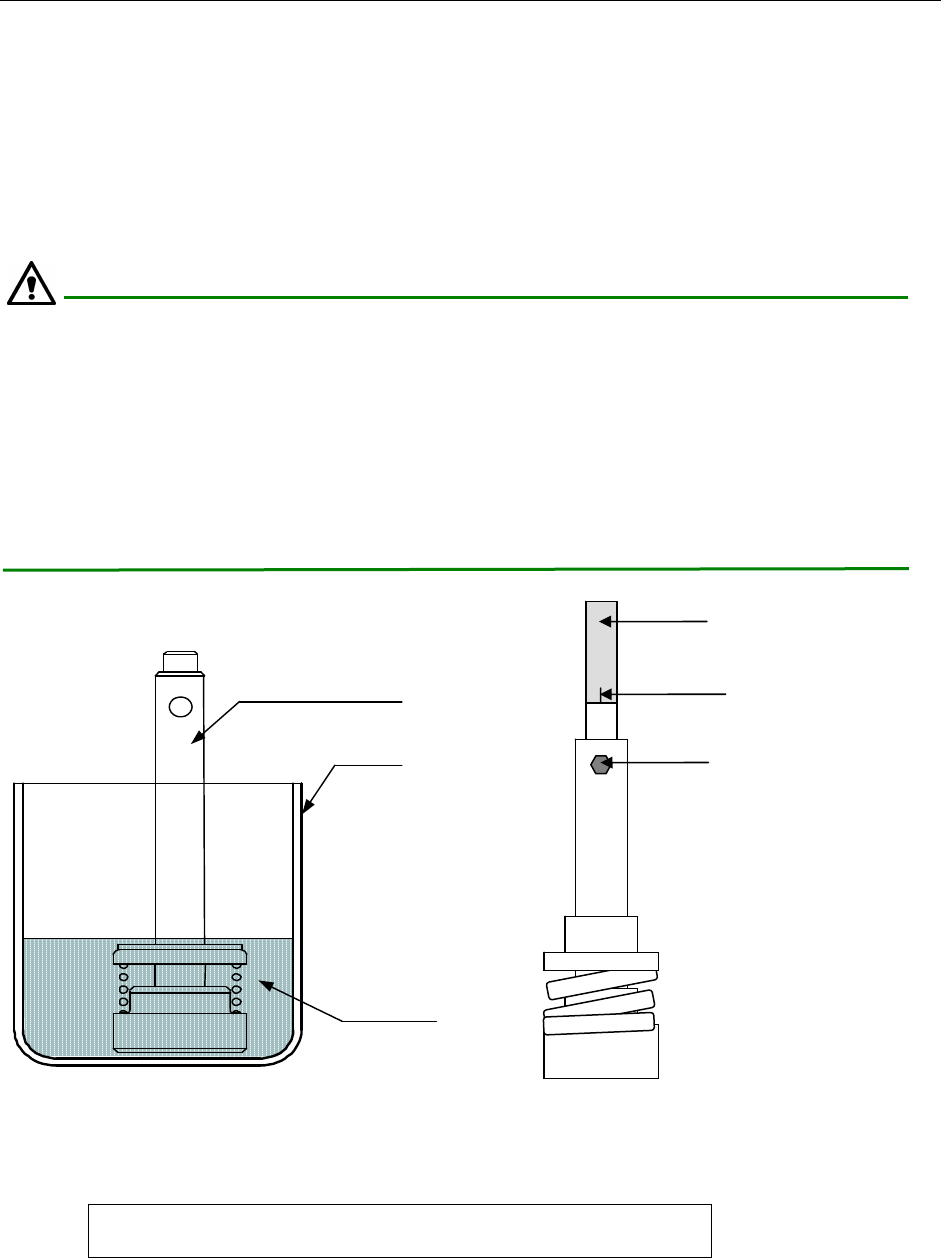

图 3-6 吸嘴外轴的清洗 图 3-7 吸嘴外轴的安装方向
◆ 关于使用的酒精
考虑到清洗效果、成本以及为了方便购买，我们推荐您使用IPA乙醇。
推荐溶剂：IPA(异丙醇)、乙醇(酒精)
酒精
3-17
第 3 章 保养
3-3-7-2 清扫后涂抹润滑油、润滑脂
用乙醇和IPA(异丙醇)进行超声波清洗后，用棉签将New Deflex Oil No.1(JUKI货号 MDFRX10
01L0)涂抹在吸嘴外侧(图3-8 斜线部分)的周围以及吸嘴外侧与外侧SP支架间。
¾ 涂抹后，用气枪等吹掉剩余的油，然后用棉纱擦净。
棉签
棉纱
棉签
小容器
New Deflex Oil No.1
吸嘴外侧
图 3-8 润滑油的涂抹方法
另外,为了使吸嘴外侧保持良好的滑动性，请用牙签在图3-9的油脂涂抹部分(吸嘴外侧与外侧
SP支架间的缝隙部分。)涂抹米粒大小的6459润滑油N。
¾ 将吸嘴外侧上下移动20～30次左右，以使润滑脂均匀地涂抹在吸嘴外侧。
外侧 SP 支架
涂抹润滑脂部分
牙签
20～30 次
吸嘴外侧
图 3-9 润滑脂的涂抹方法
危险
溶剂有起火燃烧的危险。因此在使用时请充分予以注意。
请绝对不要使用丙酮。否则会导致吸嘴扩散器变色。
作业时请使用防止有机气体的面罩。IPA 的成分中含有对人体有害的物质。
危险
为防止因意外启动而引发事故，请在切断电源后进行涂抹作业。
3-18
