第 3 章 保养
3-3-14 共面性传感器(选购件.仅限于KE-2055R、2060R)
3-3-14-1 各部分的名称
①
コ
プラ用コントローラ
②
コプラ用センサケーブル
①
②
③
② 共面传感器电缆
① 共面控制器
③ 监视器画面切换开关
§监视器画面的切换开关设定§
“接通电源时”或进行“一般业务”时，请使用“A 侧”。
如果设定为 B，则不显示菜单画面。

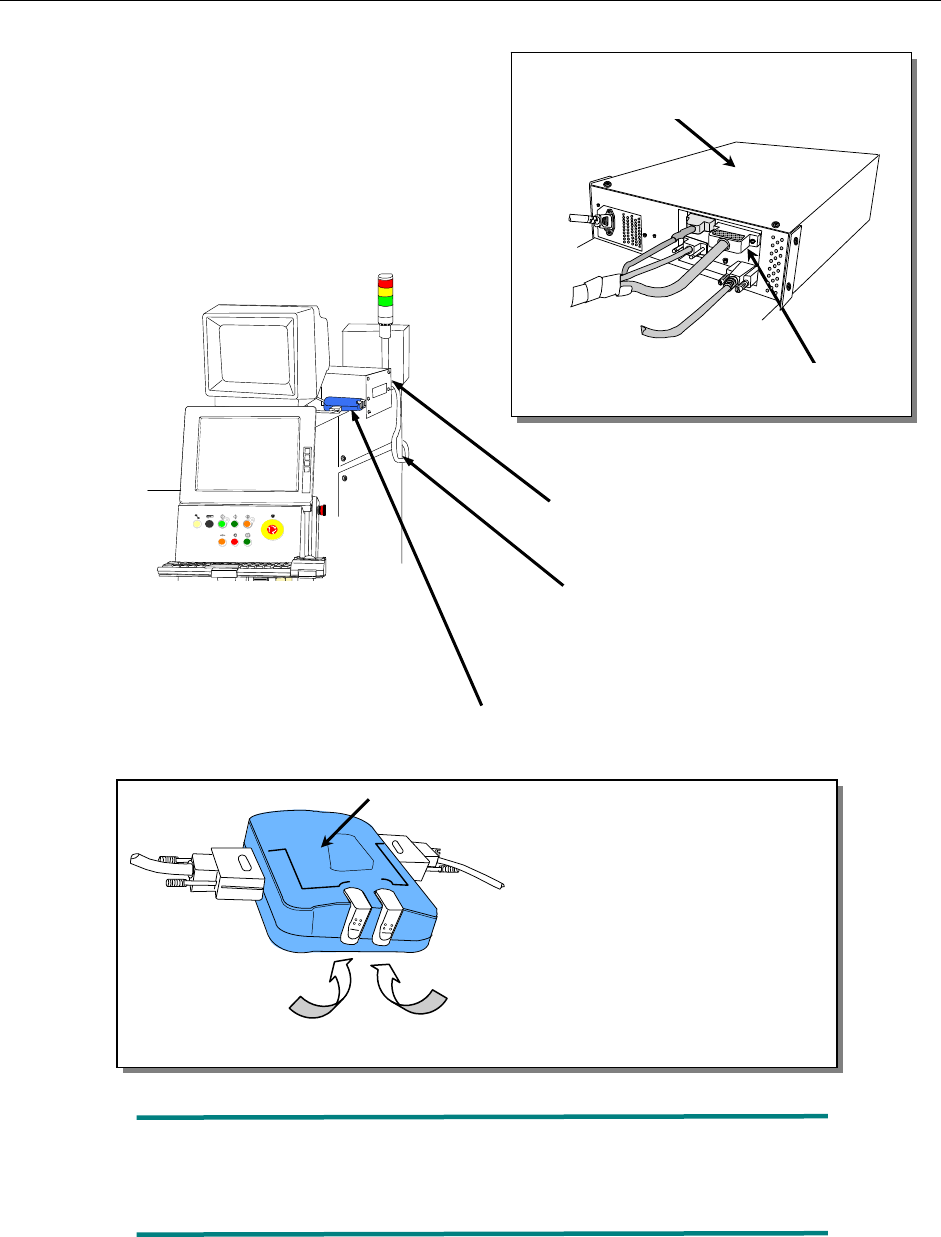

图 3-4 共面性的构成
B侧
A侧
Ａ
Ａ
Ｂ
◇监视器画面切换开关说明
A 侧：本体画面(标准)
B 侧：共面画面(保养用)
3-24
第 3 章 保养
3-3-14-2 日常检修
请检查过滤器单元(投光窗/感光窗)的脏污。(每天进行)
◇ 请用干的干净棉纱或纱布擦去脏污。
投光窗
感光窗

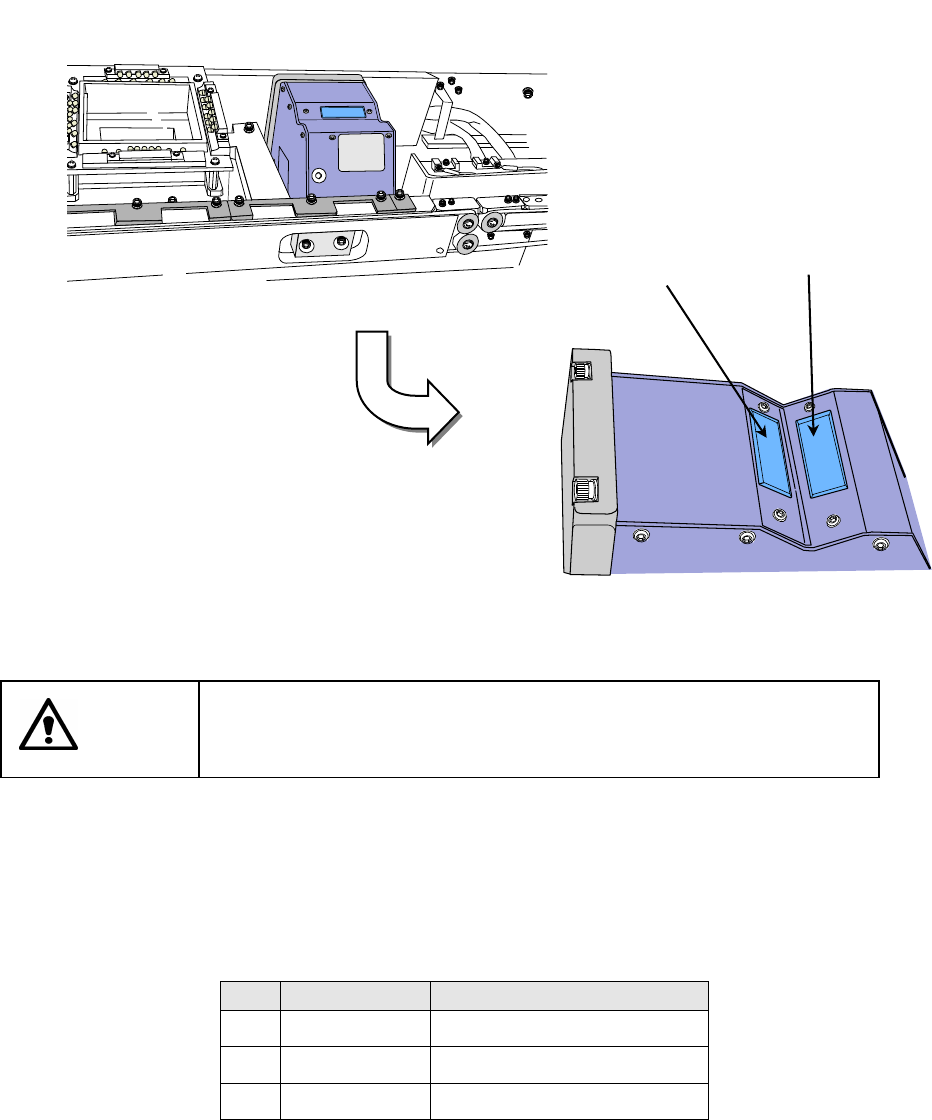

图 3-5 共面性传感器
注意
请充分注意过滤器单元的脏污。
否则会导致误动作。
另外：擦去脏污时，切勿使用酒精。
3-3-14-3 元件一览表
元件一览表如下所示。
表 3-1 元件一览表(共面性单元)
No. 货号 名称
１ E9675729000 共面用传感器电缆
２ E9674729A00 过滤器单元(感光侧)
３ E9674729B00 过滤器单元(投光侧)
3-25
第 3 章 保养
3-4 加油
3-4-1 XY轴直动单元
(1) X轴直动单元
①X轴直动单元导轨(×2)
②X轴直动单元(×4)
图 3-6 XY 轴直动单元
用润滑脂注脂枪从X轴直动单元的润滑脂注脂孔加入润滑脂。
(2) Y轴直动单元
①
②
③
①Y轴框架(×2)
②Y轴直动单元导轨(×2)
③Y轴直动单元(×4)
图 3-7 Y 轴直动单元
用润滑脂注脂枪从Y轴直动单元的润滑脂注脂孔加入润滑脂。
注意
请绝对不要给 XY 轴的驱动皮带或电动机的轴承加油(机油、润滑脂)。
危险
为防止因意外启动而引发事故，请在切断电源后进行加油作业。
②
③
①
