第 3 章 保养 3-5-2 更换蓄电池 按照如下的步骤，更换电池。在更换电池前，请仔细阅读全部的警告、注意。 蓄电池的寿命一般为 2 年，请在使用 2 年后进行更换。 警告 因电池短路产生的大电流可能造成触电或烧伤。 因此请遵守下述事项。 1) 脱下手表、戒指、颈链和其他金属物品。 2) 使用带有绝缘把手的工具。 3) 不在蓄电池上放置工具或金属零件。 ② 横置 UPS，拆下前面板的螺丝。 ① 停止 UPS。 拆下 UPS 的输入…
第 3 章 保养
3-5 更换UPS蓄电池
当UPS蓄电池达到使用寿命(在通电状态下为2年)或因放电等原因而不能充电时，请更换蓄电
池。
3-5-1 UPS的拆卸
警告
为了避免因触电而造成重伤事故，请将总开关置于〈断开〉状态。同时务
必将主机的主断路器及主开关置于〈OFF〉状态。
总开关是指建筑物内安装的电源开关，而非主机上的开关。
从通信连接器上
拔下连接器
IN OUT
拆下螺丝
拆下信号
连接器
从输出插座上
拔下插头
UPS
电源设备
连接器
拆下中转
电源设备
UPS安装位置

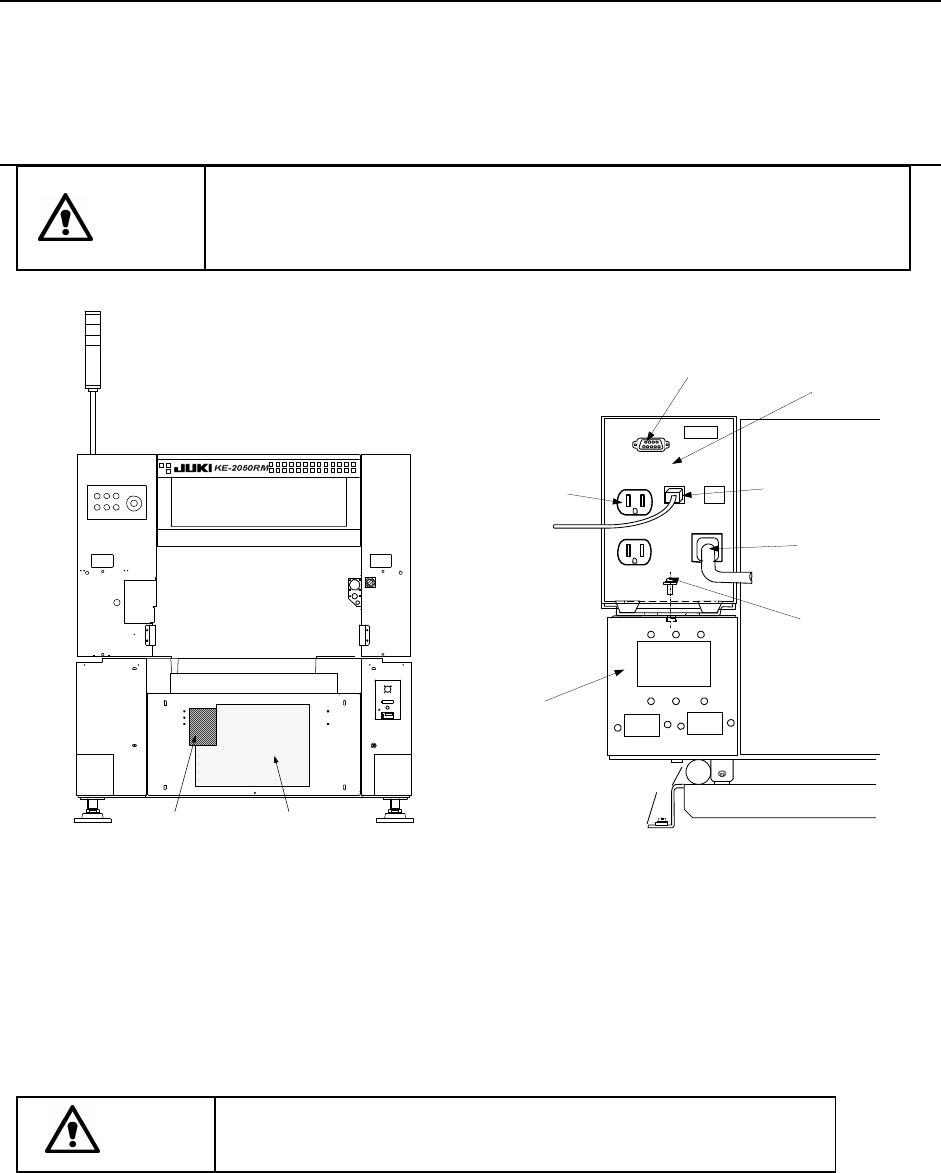

图 3-14 装置背面图(UPS 安装位置) 图 3-15 UPS
<拆卸顺序>
① 请拆下连接在 UPS 上的连接器及从 UPS 引出的电缆的中转连接器。
② 拆下固定在 UPS 前面的金属板上地螺丝(1 个)，将 UPS 从主体上拉出。
③ 更换电池后，按照相反的步骤装回。
注意
拆卸 UPS 时，由于 UPS 主体很重，因此请多注意。
3-30
第 3 章 保养
3-5-2 更换蓄电池
按照如下的步骤，更换电池。在更换电池前，请仔细阅读全部的警告、注意。
蓄电池的寿命一般为 2 年，请在使用 2 年后进行更换。
警告
因电池短路产生的大电流可能造成触电或烧伤。
因此请遵守下述事项。
1) 脱下手表、戒指、颈链和其他金属物品。
2) 使用带有绝缘把手的工具。
3) 不在蓄电池上放置工具或金属零件。
② 横置 UPS，拆下前面板的螺丝。
① 停止 UPS。
拆下 UPS 的输入、输出电缆。
③ 将 UPS 恢复原位，拆下前盖板。
④ 拆下固定电池的金属件的螺丝。
⑤ 拆下电池的连接器，慢慢取出电池。
拆下电池后，按照与拆卸时相反的步骤(⑤～①)安装新电池。
注意
连接电池的连接器时会出现小火花，请加以注意。
3-31
第 3 章 保养
3-5-3 处理使用过的电池
有关用完后的蓄电池的废弃方法，请向购买该电池的销售店洽询。
蓄电池为有偿回收。
警告
·请不要将电池投入火中。电池可能会爆炸。电池必须正确废弃。关于废
弃的条件，请参照客户所在地区的法令。
·禁止打开、分解电池。电解液有毒，如果接触到皮肤或眼睛会带来危险。
注意
请勿将 UPS 或 UPS 电池丢弃在垃圾箱中。
由于该产品中含有密封铅蓄电池，因此必须正确废弃。
详细情况，请向购买该电池的销售店洽询。
3-6 消耗品一览表
个数
更换日期
(大致标准)
No 货 号 品 名
2050R 2055R 2060R
设备
（年）
备 考
1
E3052729000 过滤器（吸嘴轴内部） 4 4 5 0.5
2
4 0 0 1 1 1 5 9 过 滤 器 ( 空气发生器内部） 4 4 5 1
3
40011160
消 音 器 ( 空气发生器内 部 ) 4 4 5
1
4
40001339 吸嘴组 501V 4 4 4 0.75
5
40001340 吸嘴组 502V 4 4 4 0.75
6
40001341 吸嘴组 503V 4 4 4 0.75
7
40001342 吸嘴组 504 1 1 1 0.75
8
40001343 吸嘴组 505 1 1 1 1
9
40001344 吸嘴组 506 1 1 1 1
10
40001345 吸嘴组 507 1 1 1 1
11
40001346 吸嘴组 508 1 1 1
HEAD
1
12
40025166 吸嘴组 509 1 1 1 0.75 0402 专用（选项）
13
40000863 传送带 S 4 4 4 1 IN
・
OUT 用
14
40000864 传送带 C
2 2 2
1 CENTER 用 ※注 1
15
40001070 传送带 C(L) 2 2 2 1 CENTER 用 ※注 2
16
40000790 传送带 EX(W) 4 4 4 1 传送延长 OPTION 用
17
40011058 传送带 EX(150) 2 2 2 1 传送延长 OPTION 用
18
40011065 传送带 EX(250) 2 2 2 1 传送延长 OPTION 用
19
E2233725000 挡片 2 2 2
传送
2 挡块 & X 夹杆
20
40011120 UPS 蓄电池 1 1 1
电气
设备
1
自然放置：3 个月（以后
再充电）
通电状态：２年
※ 注 1：M 尺寸专用
※ 注 2：L 尺寸专用
