第 4 章 生产 程序制作 2) 定位孔位置 输入从基板原点到基准销的位置。 ( 在基本设置中将定位方式作为外形基准时，不必设置该项目。 ) 使用 CAD 数据时，如果需要将决定的原点 (CAD 原点或自己公司特有的原点 ) 作为基板原点时， 请输入由 CAD 等决定的从基板原点到基准位置的尺寸。 ※ 基板原点与基准位置一致时，在定位孔位置的 X 、 Y 坐标中输入 (0 ， 0) 。 当传送为前面基准， 基板的传送方向 为左→右时，以…
第 4 章 生产程序制作
4-3-3-2-2 单电路板
图 4-3-3 基板数据 尺寸设置画面(单电路板)
1) 基板外形尺寸
输入基板外形尺寸。
带有模型基板时，请输入包括模型基板在内
的尺寸。
与传送方向相同的方向为X，与传送方向成直
角的方向为Y。
外形尺寸 X
外形尺寸 Y
4-10
第 4 章 生产程序制作
2) 定位孔位置
输入从基板原点到基准销的位置。
(在基本设置中将定位方式作为外形基准时，不必设置该项目。)
使用CAD数据时，如果需要将决定的原点(CAD原点或自己公司特有的原点)作为基板原点时，
请输入由CAD等决定的从基板原点到基准位置的尺寸。
※ 基板原点与基准位置一致时，在定位孔位置的 X、Y 坐标中输入(0，0)。
当传送为前面基准，基板的传送方向
为左→右时，以左图的定位孔为基
准。当左下角有基板
原点
时，分别在
定
位孔位置的 X、Y 坐标中输入 Xa
、
Ya
(X、Y 均为正值)的值。
基板位置基准
基准位置
基板
Xa
Ya
4-11
第 4 章 生产程序制作

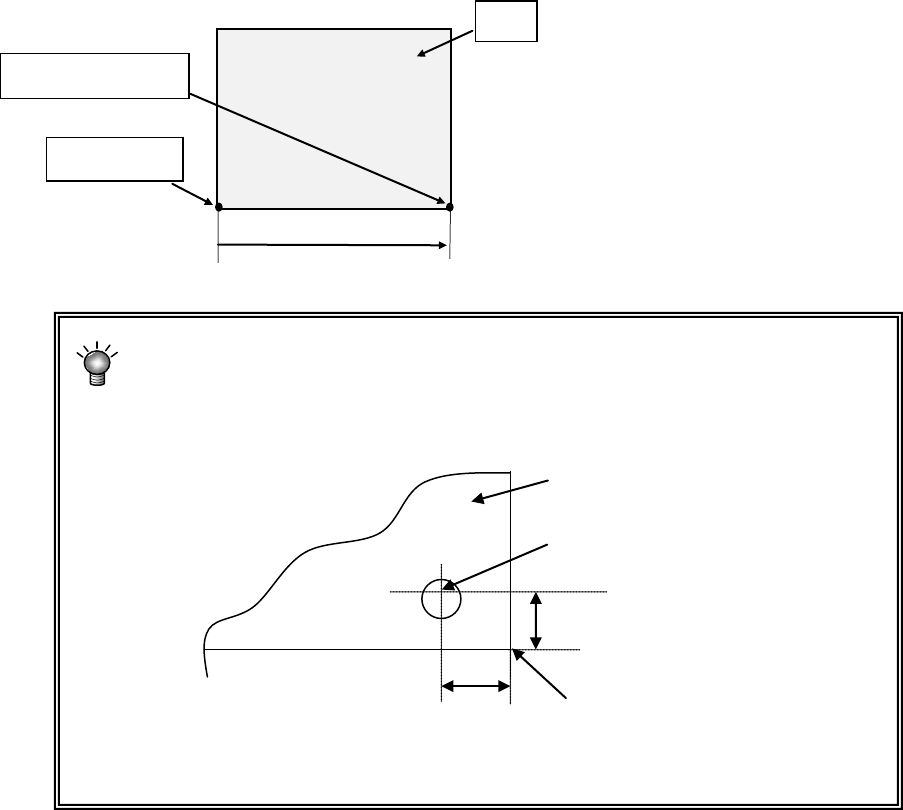

3) 基板设计偏移量
输入以基板原点确定的基板端点的位置。
使用CAD数据时，需要将决定的原点(CAD原点或自己公司特有的原点)作为基板原点时，输入
由CAD等决定的从基板原点到基准位置(基板设计端点)的尺寸。
通常，基准孔的中心在离基板角 X、Y 均为±5mm 的位置。因此，当“定位孔位置”
与基板原点相同时，基板原点与“基板设计端点”的尺寸差 X、Y 均为±5mm。
前面基准、L→R 时：
基板
定位孔位置(＝基板位置基准)
5mm
基板设计端点
传送为前面基准，基板流向为左→
右时，如果基板左下角为基板
原点
，
在基板设计偏移量的
X、Y
坐标中分
别输入
(Xb，0)的值。
Xb
取正值。
5mm
基板原点
基板设计端点
基板
Yb=0
Xb
4-12
