第 4 章 生产 程序制作 5) 元件供给角度 该设置是为了消除本贴片机规定的元件供给角度与实际供给元件的供给角度的差。 < 帮您理解 > ① 贴片角度 本装置以“贴片元件的姿态”为基准来定义元件的角度。 贴片角度＝ 0 度 ( 当贴片数据中“角度”设置为 0 度时 ) 的状态如下图。 ( 按各元件种类定义 ) 注意 ) 根据生产基板的规格，当 CAD 数据的贴片角度定义与本装置的贴片角度定义不一 致时，需要变更 CAD 数…
第 4 章 生产程序制作
④ 托盘厚度
输入包括元件在内的托盘下底面到上底面的高度T。
⑤ 供给装置
从“托架”、“DTS”、“MTC/MTS”中选择供给装置。
⑥ 元件供给角度
输入托盘上的元件包装方式相对于JUKI的元件供给角度0°的角度。
元件的横、纵信息将影响贴片角度。
详细内容请参见4-3-5-2-2的5)元件供给角度。
4) 散件的输入方法

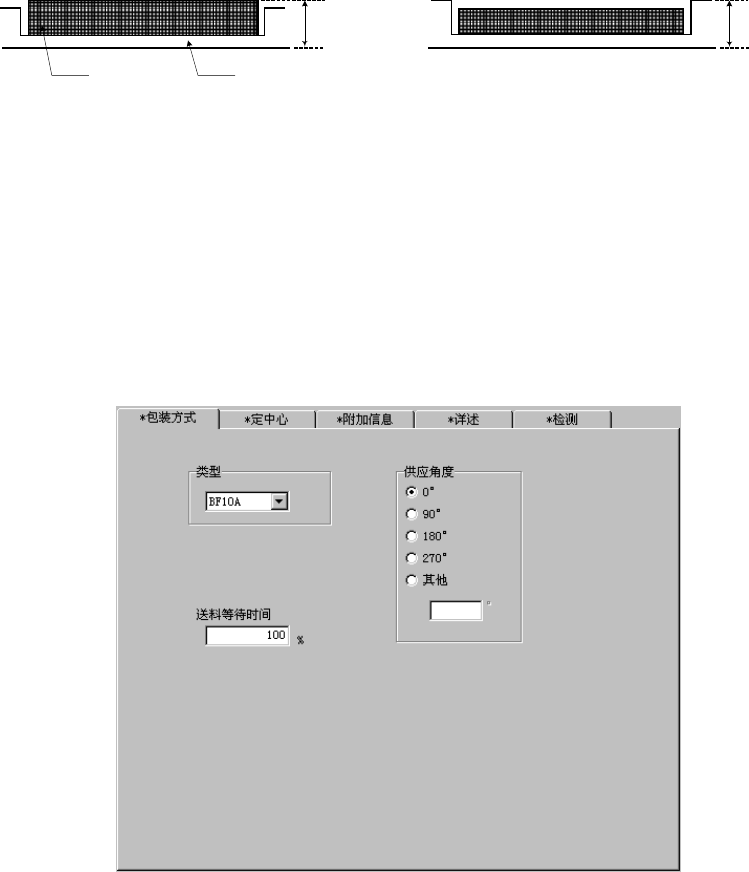

图 4-3-15 元件数据(散件)
① 类型
设置散件送料器的类型。
② 送料等待时间
用百分比设置从上一个元件吸取完成后到吸取下一个元件之间的等待时间(根据各送料器
型号设置的值)相对于实际等待时间的比例。
初始值为100%。
③ 元件供给角度
输入管状送料器上的元件包装方式相对于JUKI的元件供给角度0°的角度。
详细内容请参见4-3-5-2-2的5)元件供给角度。
元件
托盘
情形１
情形２
T T
4-37
第 4 章 生产程序制作
5) 元件供给角度
该设置是为了消除本贴片机规定的元件供给角度与实际供给元件的供给角度的差。
<帮您理解>
① 贴片角度
本装置以“贴片元件的姿态”为基准来定义元件的角度。
贴片角度＝0 度(当贴片数据中“角度”设置为 0 度时)的状态如下图。
(按各元件种类定义)
注意) 根据生产基板的规格，当 CAD 数据的贴片角度定义与本装置的贴片角度定义不一
致时，需要变更 CAD 数据的贴片角度。

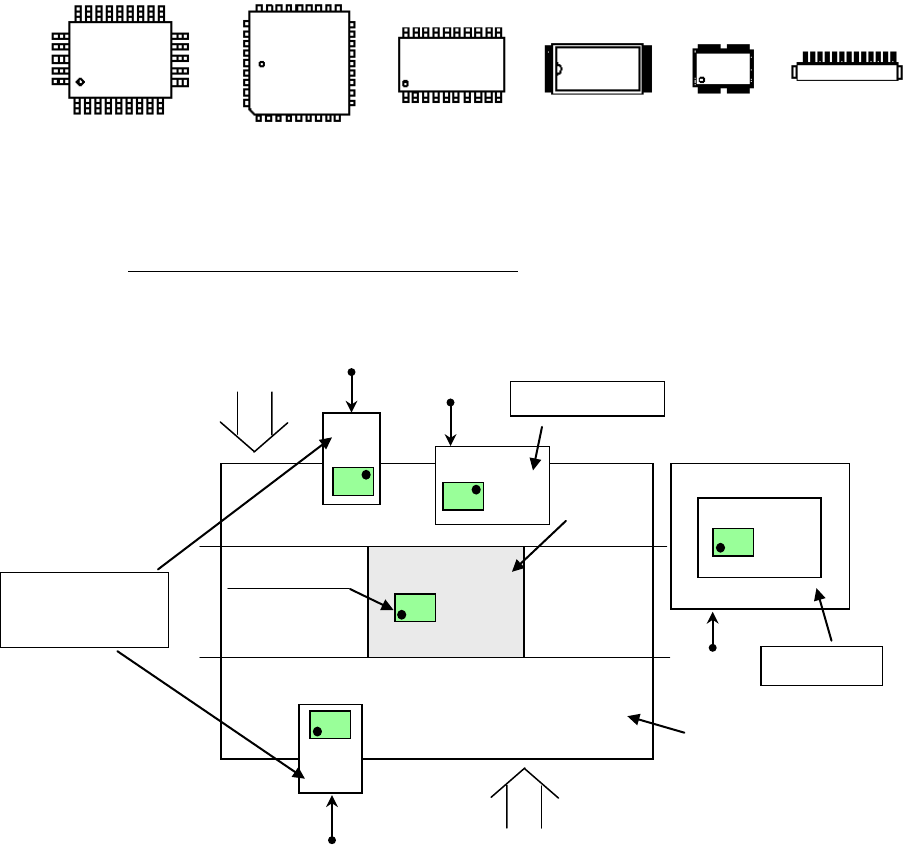

QFP QFP(PLCC) SOP TSOP-1 TSOP-2 连接器
图 4-3-16 贴片角度为 0°
② 元件供给角度
当“元件供给角度＝0 度、贴片角度＝0
度”时，为了获得如上图的贴片结果，要求元件
的供给方向应如下图所示。
(标明元件种类＝SOP)
后侧
托盘支架，DTS
基板
贴片机
MTC/MTS
贴片角度
0°
带式送料器
杆式送料器
前侧
4-38
第 4 章 生产程序制作
无论元件是从装置前面供给还是从后面供给，都不需要更改元件数据的设定，
而可根据元件的供应位置自动控制，改变供给方向→贴片角度的关系。
请注意∶MTC/MTS 使用时的供给方向为从前面供给。
表示实际使用时的供给方向。

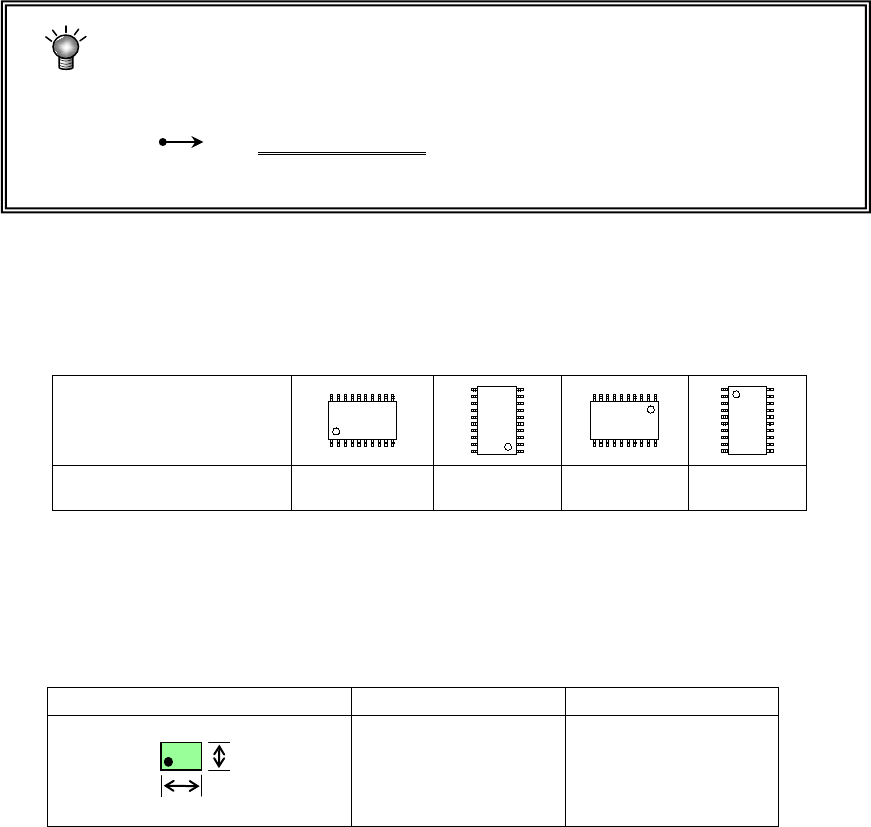

③ 所用元件的方向与元件供给角度的关系
进行生产时使用的元件的方向，不一定是本装置规定的 0 度方向。
请根据元件的实际方向，设置元件供给角度。
所用元件的方向
元件供给角度的设定值 0° 90° 180° 270°
上图的说明以 SOT 元件为例。关于其他的元件，请参照下页
“④JUKI 的元件供给角度的定义”输入“元件供给角度”。
※ 请以本装置规定的0度方向为基准，输入元件的纵横尺寸。
例)
各种元件被定义的 0 度方向 横向尺寸 纵向尺寸
６ ３
6
3
4-39
