第 4 章生产程序制作 4-3-5-2-3 定心设置“吸嘴号”与“元件吸取真空压力”。图 4-3- 17 元件数据 ( 定心 ) ① 吸嘴号请从下拉式一览表中选择能够稳定吸取元件的吸嘴编号。 ( 请参见第 1-4-1-3 章 ) 也可直接输入吸嘴编号。 ② 真空值设置压力数据，通过真空压力来判定元件吸取是否成功。选择吸嘴编号后将被自动设置。真空压力由于元件吸取面的形状等原因而与自动设定值不符时，可对该值进行变更。用手动…

第 4 章生产程序制作

元件种类 0° 90° 180° 270°

TSOP-1

TSOP-2

BGA

FBGA

网络阻抗

微调电容

单向引脚连接器

双向引脚连接器

Z 形脚连接器

J 引脚插座

鸥翼式插座

带减震器的插座

4-41

第 4 章生产程序制作

4-3-5-2-3 定心

设置“吸嘴号”与“元件吸取真空压力”。

图 4-3-17 元件数据(定心)

① 吸嘴号

请从下拉式一览表中选择能够稳定吸取元件的吸嘴编号。

(请参见第1-4-1-3章)

也可直接输入吸嘴编号。

② 真空值

设置压力数据，通过真空压力来判定元件吸取是否成功。

选择吸嘴编号后将被自动设置。

真空压力由于元件吸取面的形状等原因而与自动设定值不符时，可对该值进行变更。用手动

进行设置时，请输入用吸嘴编号指定的吸嘴吸取元件时的真空压力。

因制造商不同，元件的表面加工会有不同，请用机器操作进行元件测定。

4-42

第 4 章生产程序制作

4-3-5-2-4 附加信息

注意

如果在变更附加信息项目后变更了基本部分项，附加信息的

值有可能恢复为默认值。

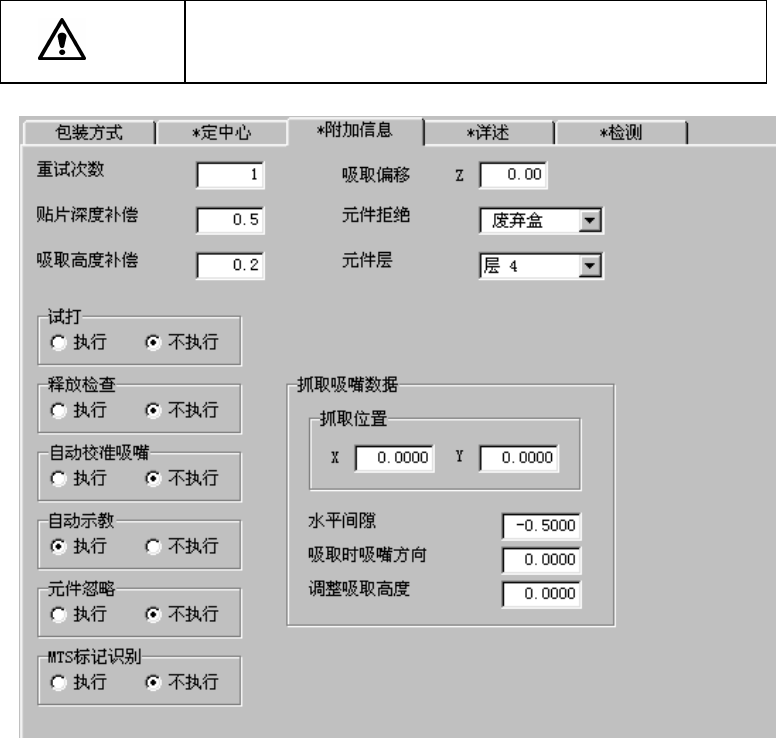

图 4-3-18 元件数据(附加信息)

1)重试次数

设置在生产中发生吸取错误时再次吸取的次数。

当设置为“1”时，如果连续发生2次吸取错误，则变为“元件用完错误”。

2)贴片深度补偿

设置贴片时将元件从基板上方按入的尺寸。

当设置为“0”时，因基板平面度的影响，会发生在元件未到达基板时而被贴片，导致贴片偏

差，或贴片时元件在乳状焊料上发生滑动等情况。

这种情况下，请增加元件到达基板之前的按入量(输入正值)。

初始值为“0.5mm”(0402

、0603的芯片元件为0.2mm)。

3)吸取高度补偿

是指元件吸取时的按入量。当设置为“0”时，因元件尺寸(高度)偏差等的影响，会使吸嘴到

达不了元件，发生无法吸取元件或芯片站立等现象。这种情况下，请增加吸取到达元件的按

入量(输入正值)。

初始值为 “0.2mm”(0402

、0603为0mm)。

（﹡１）要贴装0402元件时，需要配备0402元件对应的选项功能。

4-43
