第 4 章 生产程序制作
8) 吸取位置校正
是以激光定心的带状元件为对象,根据激光识别结果来自动修正吸取位置偏差的功能。修正
的结果被反映到“吸取数据”的吸取坐标中。
如果选择吸取位置修正,生产时的吸取坐标会发生变化,生产途中有时不能同时
吸取。
9) 自动示教
包装方式为MTC时,画面显示[MTC自动示教]。
设置为“执行”时,可在各点自动测量元件中心位置,光点表示元件中心。生产时,在首次
元件数量变更(补满等)后、拉出托盘时进行自动执行示教。
包装方式不是MTC时,画面显示[自动示教]。
除0402~3216纸带以外,即使设置为[执行],也不能执行自动示教。
设置为[执行]后,在跟踪吸取位置时自动示教。
10) 元件忽略
如果将元件忽略设置为“是”,则指定的元件在生产时将被跳过,不进行贴片。
使用被指定为跳过元件的贴片行,在生产时虽然不进行贴片,但不算到未贴片一览表中。
从数据库读入元件信息时,“元件忽略”数据被更改为“否”。
11) MTS 标记识别
使用MTS时,如果将吸取基准位置标记识别设为“进行”,则在拉出安置有设置元件的托盘时,
进行吸取基准位置标记的识别,修正吸取、元件返回等执行坐标。
如果选择“进行”,可提高吸取精度,但识别要花时间。
12) 元件层
元件层设置同一贴片层内各元件的优先顺序。
该设置仅在进行优化顺序的生产时有效。
此外,与贴片层不同,元件层不变为元件用尽暂停状态。

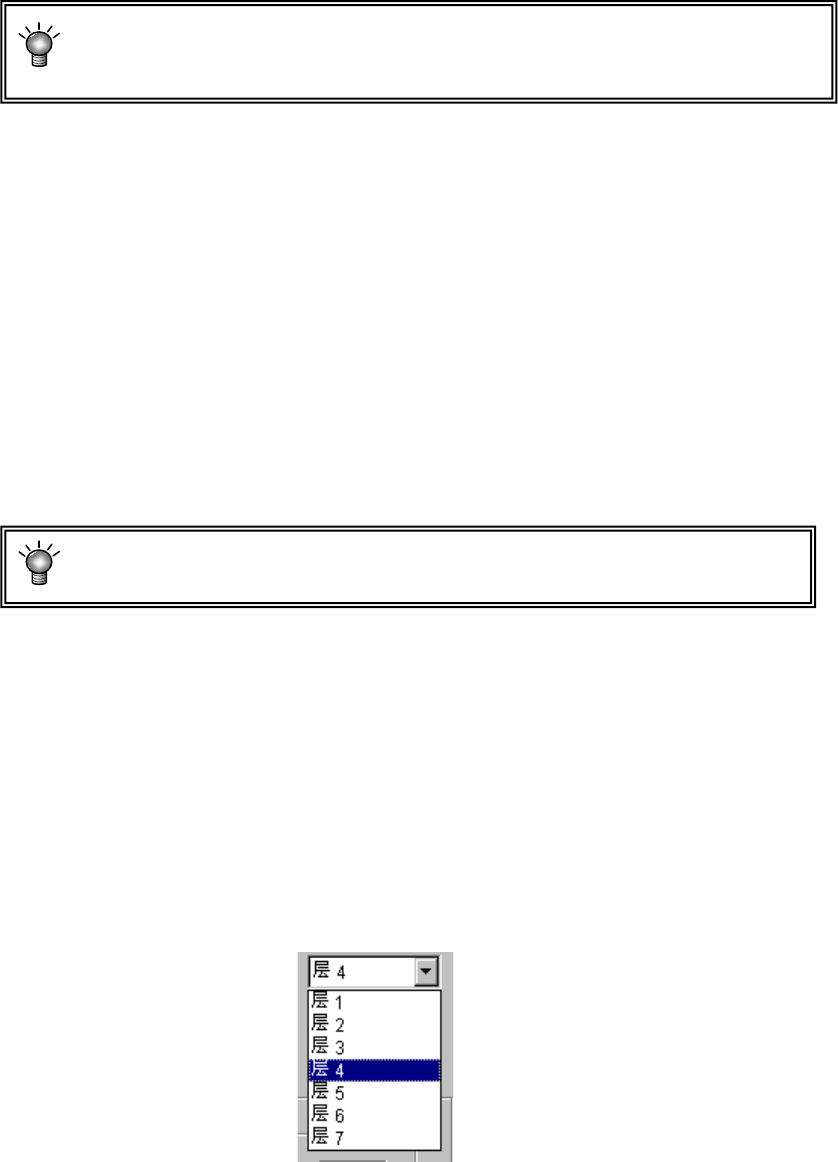

请右击一览表中所显示的层1(优先度高)到层7(优先度低),进行选择设置。
4-45

第 4 章 生产程序制作
13) 抓取吸嘴数据
是夹持吸嘴用的设置项目(选购件)。

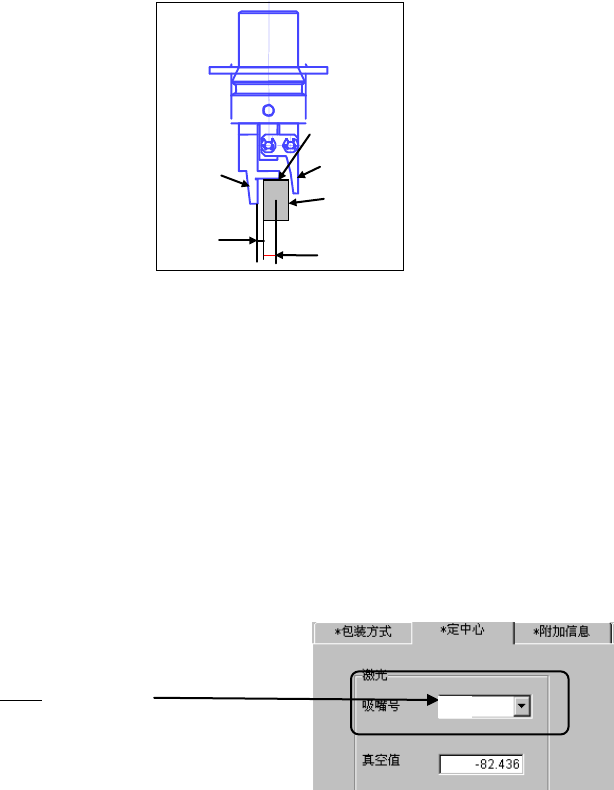

① 抓取位置: “Y”项,输入元件中心点与吸嘴固定侧手臂中心点的偏移值(见图
1-a),输入必须是负数(-a)。但“X”项只可输入 0,不可输入其
他数据。
② 水平间隙: 吸嘴固定侧臂紧贴面(抓取面)与元件之间的间隙(见图 1-b), 要 输
入负数(图-b)。必须注意,根据吸嘴型号、吸嘴方向来确定移动
方向。
③ 吸着时的吸嘴方向:指的是,以0度状态供应的元件吸着时的吸嘴方向。请指定0度、90
度、180 度、270 度中的一项。
④ 吸取高度调整: 吸取时吸取高度的偏移值(c 与元件上底面之间的间隙)。
通常,为了将元件保持水平,设为-0.5mm。
<使用夹持吸嘴时的设置项目>
除上述“吸嘴数据”外,夹持吸嘴的下述设置与通常的元件不同。
i) 使用新夹持吸嘴时,先通过“机器设置”中的“文件”/“吸嘴数据读出”,从 FD 读入
夹持吸嘴的信息。
ii) 将吸嘴安装到 ATC 上。
将夹持吸嘴安装到 ATC 单元上,从正面看,夹持吸嘴的固定臂应在后面,摇臂应在近前。
iii) 设置元件数据。
a. 设置吸嘴编号
吸嘴编号为 800 多号。
图 4-3-5-2-9
a
b
元件
c
固定臂
图 1
摇 臂
800
4-46

第 4 章 生产程序制作
b. 设置激光高度
指定从固定臂前端到激光面的距离。
设置基准:—(元件高度-3.5mm
※
)/2,
根据引脚位置进行微调。
※ 图 1 的 c 至固定臂的距离=3.5mm
例:元件高度为 5mm 时
-(5-3.5)/2=-0.75mm
iv)设置吸取数据。
XY与通常的示教方法相同。由于Z是利用在机器设置中登录的吸嘴信息与元件高度自动计算
的,因此无需示教。
