第 1 章 设备概 要 1-4-1-2 ATC单元(自动工具交换)的构成 由气缸④来开、关滑动板②，保管并装卸吸嘴⑧。 滑动板②的开、 关由ATC OPEN传感器⑥、 ATC CLOSE传感器⑦ 来检测， 开、 关的速度由速度 控器⑤来调整。 1 2 3 4 5 6 7 8 9 A 1 0 1 1 1 2 1 3 1 4 1 5 1 6 1 7 1 8 1 9 2 0 2 1 2 2 2 3 2 4 2 5 2 6 2 7 2 8 2 …
第 1 章 设备概要
1-4-1-1 贴片头单元的构成
贴片头由检测元件的位置偏移、角度偏移的激光校准传感器以及可进行上下驱动与旋转的Z
滑动轴构成。
本机由以下结构组成。
机型名称与贴片头的关系如下所示。
机型名称 KE-2050R KE-2055R KE-2060R
MNLA 贴片头 ○ ○ ○
FMLA 高精度 IC 贴片头 － － ○
L 贴片头单元图(MNLA 贴片头)
(KE2050R/2055R/2060R)
R 贴片头单元图(FMLA 贴片头)
(KE-2060R)
②
①
④
⑤
①
⑥
⑤
③
⑦
③
②
图 1-4 贴片头单元图
① 吸嘴外轴 ④ Ｚ滑动轴 ⑦ 贴片头上部弹簧
② 激光校准传感器 ⑤ θ轴马达
③ Ｚ轴马达 ⑥ 滚珠丝杠
1-7
第 1 章 设备概要

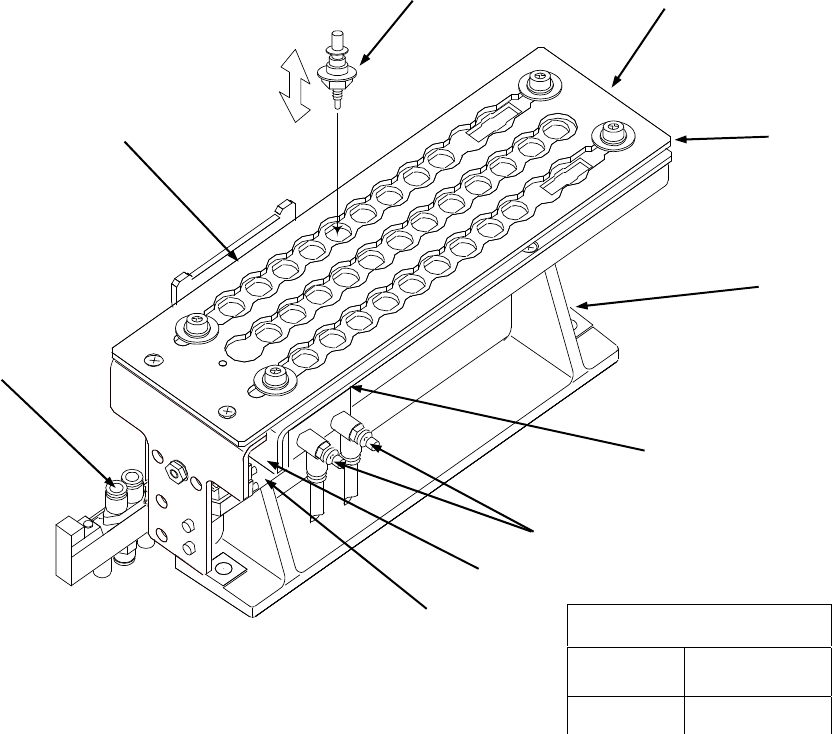

1-4-1-2 ATC单元(自动工具交换)的构成
由气缸④来开、关滑动板②，保管并装卸吸嘴⑧。
滑动板②的开、关由ATC OPEN传感器⑥、ATC CLOSE传感器⑦来检测，开、关的速度由速度
控器⑤来调整。
1
2
3
4
5
6
7
8
9
A
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
8
2
9
3
0
B
⑧
②
③
⑩
①
⑨
⑦
⑤
⑥
④
ATC No
KE-2050R
KE-2055R
1～30
KE-2060R
1～30, A, B
图 1-5 (KE-2060R)
① ATC 基座 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 基准板 ⑧ 吸嘴
④ 空气汽缸 ⑨ ５接口切换电磁阀
⑤ 速度控制器 ⑩ ATC 编号
1-8
第 1 章 设备概要
1-4-1-3 吸嘴
1) 吸嘴的形状
请按照贴装元件形状及尺寸，从No.500、501、502、503、504、505、506、507、508、
509中选择吸嘴。

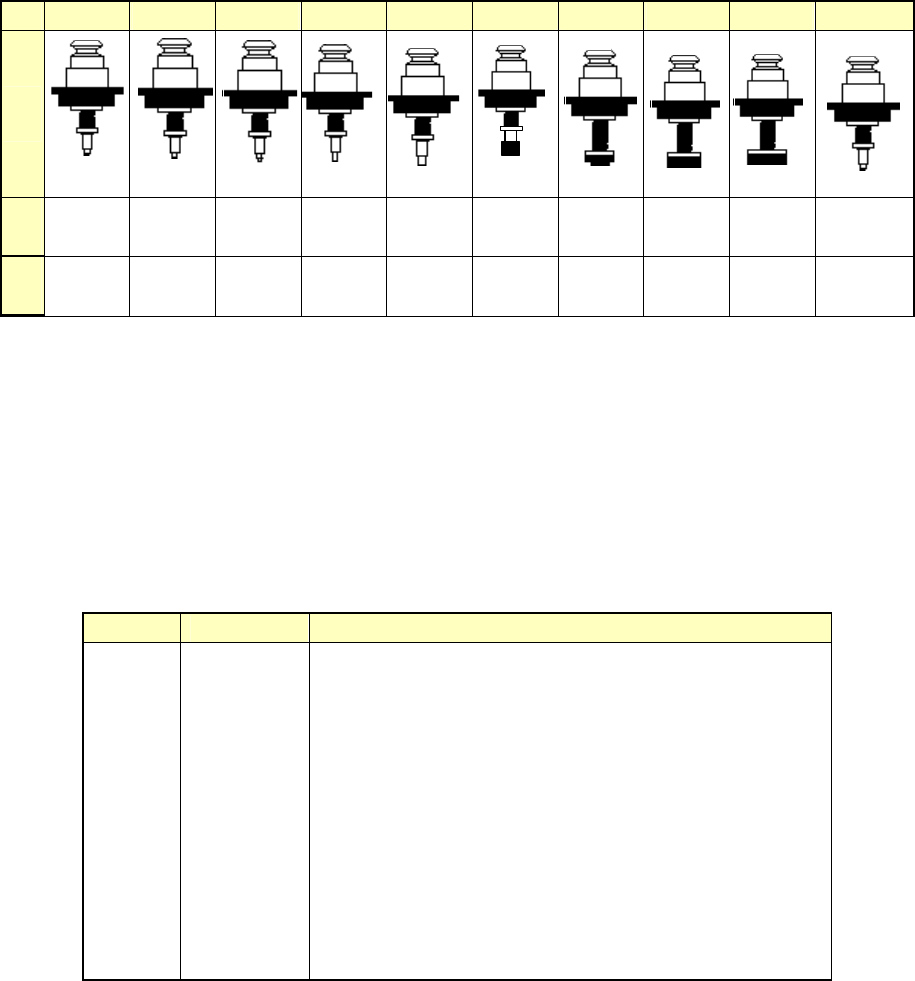

表 1-1 吸嘴
No. 500 501 502 503 504 505 506 507 508 509
外
观
外
径
1.0x0.5mm 0.7x0.4mm φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm 0.2×0.4mm
内
径
2xφ0.4mm φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm φ0.1mm
2) 吸嘴的选择方法
可通过“ATC吸嘴分配”来自动识别吸嘴。为防止吸取不良、贴片精度不良，手动输入时请
尽可能进行正确选择。
主要用途元件的吸嘴序号见表1-2，为提高精确性，请根据贴片元件吸取面的最小尺寸选择
吸嘴编号。
表 1-2 吸嘴 No.和最小宽度对照表
吸嘴 No. 最小宽度 主要适用元件
500
501
502
503
504
505
506
507
508
509
0.45～1.45
～0.45
0.45～0.75
0.75～1.45
1.1～2.5
2.5～4
4～7
7～10
10～
0.2
1005，1608，SOT(模部 1.6×0.8)，2012
0603
1005
1608、SOT(模部 1.6×0.8)，2012
SOT(模部 2.0×1.25)
2012、3216、SOT(模部 2.0×1.25)SOT23，
铝电解电容(小) 钽电容，微调电容
铝电解电容(中) SOP(窄幅),SOJ,连接器
铝电解电容(大) SOP(宽幅),TSOP,QFP，
PLCC, SOJ, 连接器
QFP，PLCC
0402 专用
﹡注１
﹡注１ 要贴装 0402 元件时，需要配备 0402 元件对应的选项功能。
