第 4 章 生产 程序制作 4-3-7 图像数据 用 VCS 摄像机输入用于元件定心的信息。因此将 VCS 摄像机可识别的元件的明亮部分的信息作 为图像数据输入。 以 QFP 为例， VCS 摄像机识别引脚 ( 明亮部分 ) ， 以求出所有引脚的中心。 因此在图像数据上输 入引脚信息。 4-65
第 4 章 生产程序制作
6) 吸取坐标
指定吸取位置的XY和Z坐标。输入供给、编号项目时将被自动计算并显示。另外，请根据示教
进行微调。
● 为了防止人身伤害，示教时切勿将手放入装置内部，也不要将脸和
头靠近装置。
● 在尚未进行过送料器支架识别的情况下(返回原点后或支架上升
后)进行示教时，贴片头会横越供给装置的上方。因此请勿将手和
脸等伸入或靠近装置内。
● 使用 HMS 时，切勿使激光直接或通过镜面反射进入眼内。
带状送料器·管状送料器·散件送料器只可输入“X1Y1”。在托盘的情况下，贴片头要移动
到各元件的位置进行吸取，因此，必须进行3处(下图X1Y1、X2Y2、X3Y3)示教。另外，当为MT
C时，由于吸取动作是在MTC内进行，因此不必输入“Z”。
注意
框
元件
框的中
元件中
供给装置
拉出放进
MTS、MTC、
DTS、托盘支架
托盘顶住位置
传送线
机器前
基板
XY
不是元件中心，请设置放入
元件的框的中心。
※ XY 或 Z 的吸取位置不正确时，
易发生芯片站立和吸取错误等。
7) 状态
在生产进行时，指定是否使用该元件的供给装置。初始设置为“使用”。变更时，单击[F2]
键或鼠标右键。
有多个元件供给装置(送料器等)时，请指定本次生产使用的供给装置。
只有1个供给装置时，若指定“No”，则会在数据一致性检验时发生错误。另外，有多个
供给装置时，被设置为“No”的供给装置不能替代。
4-64
第 4 章 生产程序制作
4-3-7 图像数据
用VCS摄像机输入用于元件定心的信息。因此将VCS摄像机可识别的元件的明亮部分的信息作
为图像数据输入。
以 QFP 为例，VCS 摄像机识别引脚(明亮部分)，以求出所有引脚的中心。因此在图像数据上输
入引脚信息。
4-65
第 4 章 生产程序制作
4-3-7-1 图像数据画面显示
显示图像数据后，先打开一览表画面。从一览表画面可看到图像数据的一览，还可进行编辑。

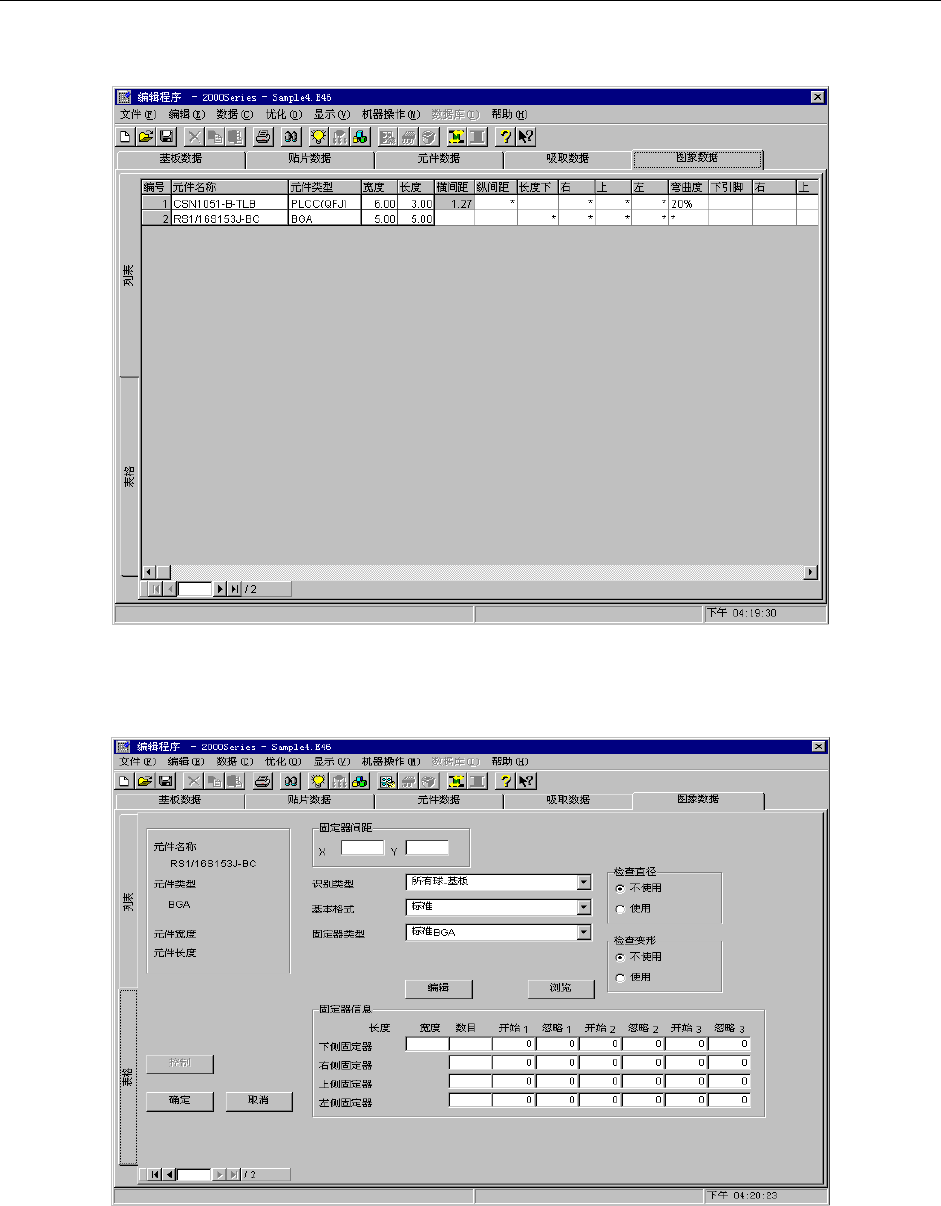

图 4-3-23 图像画面(一览表)
双击元件名或单击画面左侧的“表格”标签，则打开下面的表格画面。
表格画面因元件种类而异。
图 4-3-24 图像画面(表格)
4-66
