第 4 章 生产 程序制作 ② 基本样式 (QFN) 设置 QFN 的基本样式。 请右击或按“ F2 ”键，从显示的一览表中选择。 如果选择“参照”，可从下图中选择。 表 4-3-4 基本样式 ( QFN ) 弹出式菜单 / 下拉式列表 基本样式 标准型 请选择元件 Land 形状一 致的图 ( 或接近的图 ) 。 4 角的 Land 部分作为“元件引脚图案”不能识别。 “标准”的 4 角没有 Land 。 选择 “其他型号” ， 则根…
第 4 章 生产程序制作

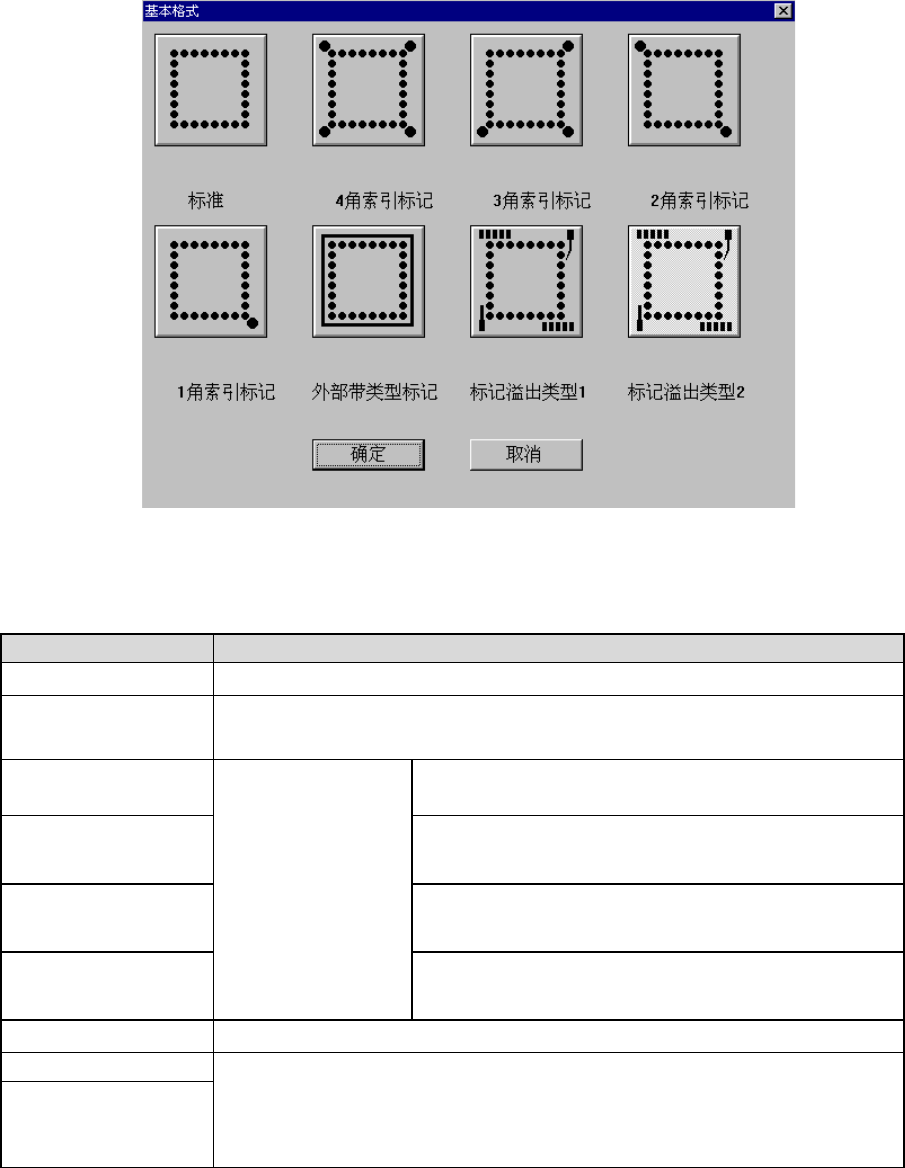

选择“参照”时则显示如下画面。请选择相应的基本样式，并按下“确定”。
图 4-3-27 基本样式 一览表
基本样式选择项目一览
内容
参照
显示从标准到标记散布的样品图，也可以从对话框中选择。
标准
包装外围只存在球的类型。
原有的 BGA 的小间距、小球板。在格子上的索引球也可。
索引标记
4 角
包装外围只有球与
索引球，索引球在格
子外的型号。
索引球的配置为格子外的 4 角图。
索引标记
3 角
索引球的配置为格子外的 3 角图。(左上方没有索引
球的状态为 0 度)
索引标记
2 角
索引球的配置为格子外的 2 角图。(左上方与右下方
没有索引球的状态为 0 度)
索引标记
1 角
索引球的配置为格子外的 1 角图。(右下方没有索引
球的状态为 0 度)
外围带状标记
接近于球浓度的物体在包装外围呈带状存在的类型。
标记散布 1
包装外围散布有球以外的物体的类型。
标记散布 1 与标记散布 2 的使用方法基本相同。通常选择标记散布 1。但
是与用于识别(定心)的球具有相同直径的细长基本样式存在时，请选择标
记散布 2。
标记散布 2
4-72
第 4 章 生产程序制作
② 基本样式(QFN)
设置QFN的基本样式。
请右击或按“F2”键，从显示的一览表中选择。
如果选择“参照”，可从下图中选择。
表 4-3-4 基本样式(QFN)
弹出式菜单/下拉式列表 基本样式
标准型
请选择元件 Land 形状一致的图(或接近的图)。4 角的
Land 部分作为“元件引脚图案”不能识别。
“标准”的 4 角没有 Land。
选择“其他型号”，则根据 4 角的 Land 形状，元件识
别被控制。
4 角有方形 Land
4 角有倾斜的 Land1
4 角有倾斜的 Land2
4-73
第 4 章 生产程序制作
10) 球面图案(仅限于 BGA、FBGA)
设置BGA元件的识别图案。
仅在“识别种类”为“全球面”或“全范围”时才能设置球面图案。
请右击或按“F2”键，从显示的一览表中选择。
球面图案选择项目一览 球面图案
浏览
从可登录的球面图案一览表中选择。也可查看预
览画面。
编辑
打开球面图案画面，可设置标准型以外的图案。
标准型 BGA
可选择满足“4-3-7-1-2 设置范围”条件的元件。
外围型 BGA
交错标准型 BGA(外周多) 仅间距为 2.00mm～3.00mm 时可选择
交错外围型 BGA(外周多)
仅间距为 2.00mm～3.00mm 时可选择
交错标准型 BGA(外周少)
仅间距为 2.00mm～3.00mm 时可选择
交错外围型 BGA(外周少) 仅间距为 2.00mm～3.00mm 时可选择
标准型 BGA
交错外围型
BGA(外周多)
交错标准型 BGA(外周少
)
交错外围型 BGA(外周少)
交错标准型 BGA(外周多)
外围型 BGA
4-74
