第 4 章 生产程序制作

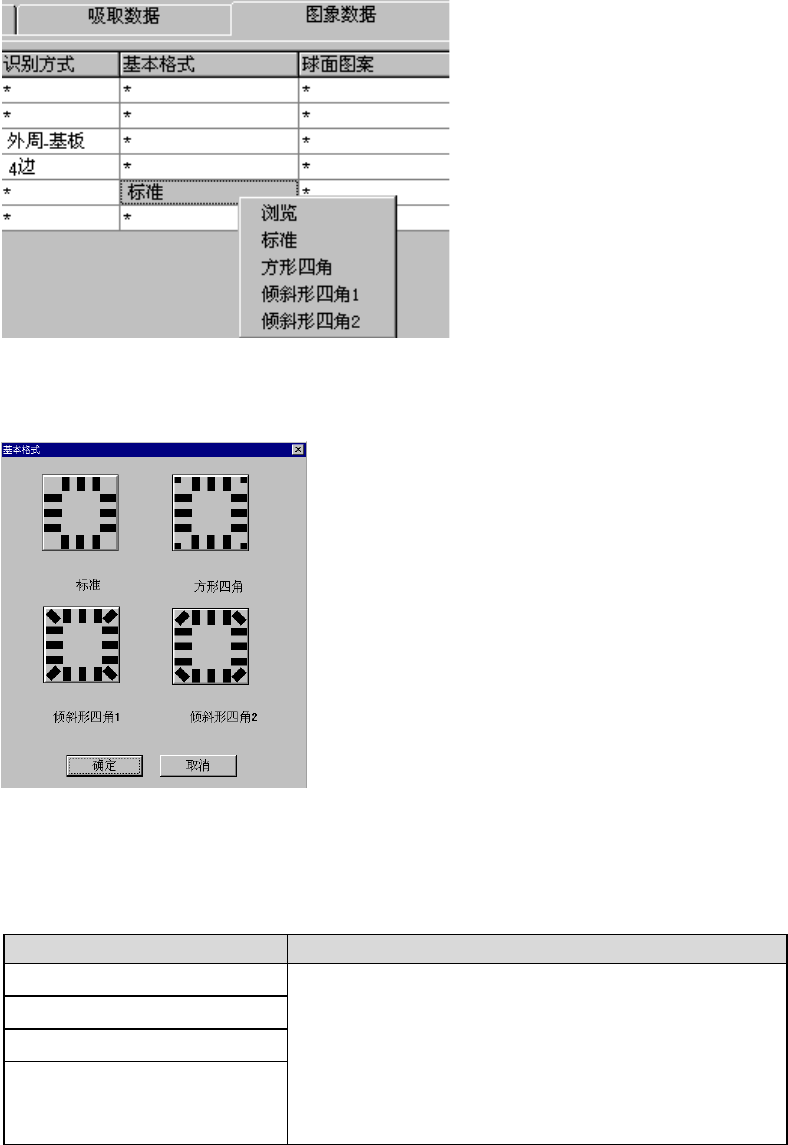

② 基本样式(QFN)
设置QFN的基本样式。
请右击或按“F2”键，从显示的一览表中选择。
如果选择“参照”，可从下图中选择。
表 4-3-4 基本样式(QFN)
弹出式菜单/下拉式列表 基本样式
标准型
请选择元件 Land 形状一致的图(或接近的图)。4 角的
Land 部分作为“元件引脚图案”不能识别。
“标准”的 4 角没有 Land。
选择“其他型号”，则根据 4 角的 Land 形状，元件识
别被控制。
4 角有方形 Land
4 角有倾斜的 Land1
4 角有倾斜的 Land2
4-73
第 4 章 生产程序制作

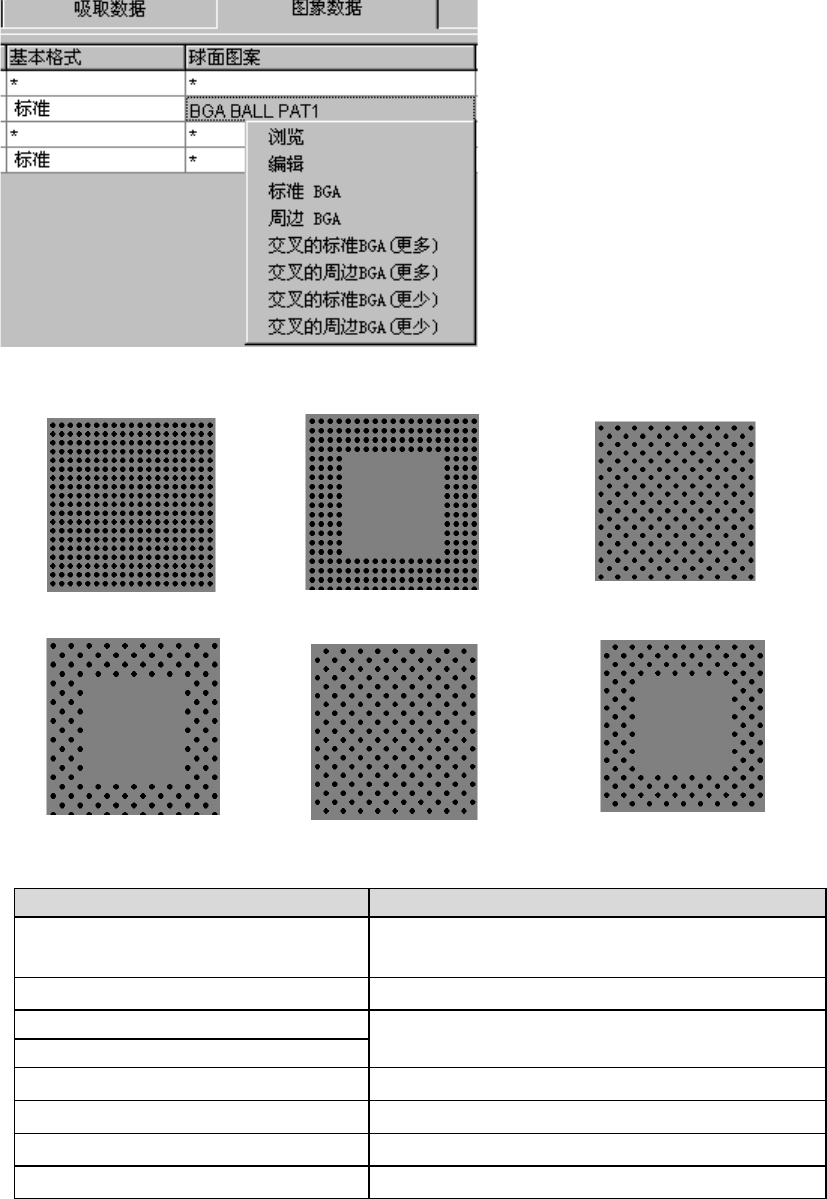

10) 球面图案(仅限于 BGA、FBGA)
设置BGA元件的识别图案。
仅在“识别种类”为“全球面”或“全范围”时才能设置球面图案。
请右击或按“F2”键，从显示的一览表中选择。
球面图案选择项目一览 球面图案
浏览
从可登录的球面图案一览表中选择。也可查看预
览画面。
编辑
打开球面图案画面，可设置标准型以外的图案。
标准型 BGA
可选择满足“4-3-7-1-2 设置范围”条件的元件。
外围型 BGA
交错标准型 BGA(外周多) 仅间距为 2.00mm～3.00mm 时可选择
交错外围型 BGA(外周多)
仅间距为 2.00mm～3.00mm 时可选择
交错标准型 BGA(外周少)
仅间距为 2.00mm～3.00mm 时可选择
交错外围型 BGA(外周少) 仅间距为 2.00mm～3.00mm 时可选择
标准型 BGA
交错外围型
BGA(外周多)
交错标准型 BGA(外周少
)
交错外围型 BGA(外周少)
交错标准型 BGA(外周多)
外围型 BGA
4-74
第 4 章 生产程序制作
① 参照
选择参照，显示如下的球图案一览表。
双击设置的球图案，或选择球图案后按下“确定”按钮。
将球图案从数据库中调出时，请调出设置了球图案的元件数据(图像数据)。不能只直接调出
球图案。

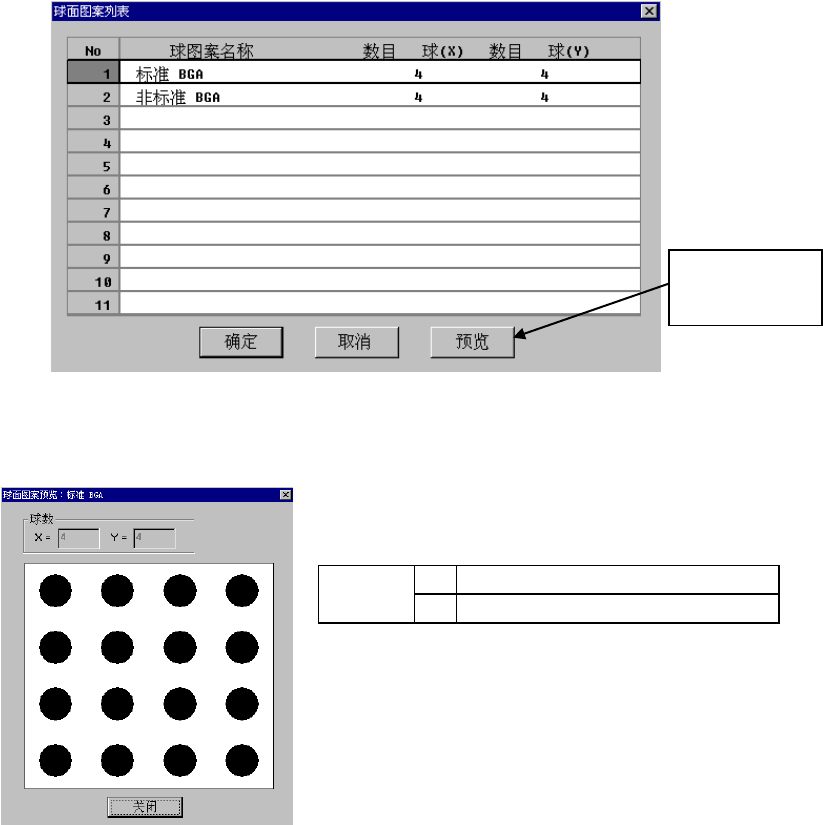

图 4-3-28 球图案一览表
● 球图案的预览对话框显示例
图 4-3-29 球图案的预览显示例
球数
X 球的列数(横方向的球个数)
Y 球的行数(综方向的球个数)
按下“关闭”，返回球图案一览表对话框。
按下预览按钮
显示球图案。
4-75
