第 4 章 生产 程序制作 13 ）引脚方向 元件种类为单向引脚连接器时，设置有引脚的面是上还是下。 用 < 右 > 击进行选择。 14 ）识别引脚 ( 左上、右上、左下、右下 ) 当为连接器元件时，通常识别所有引脚 ，如只能识别两端的引脚或两端有引脚以外的发光物 时，只识别两端引脚或将发光物体假定为引脚，仅除去两端的引脚进行识别。 右击，则显示选择项目。 图 4-3- 33 一览表画面中识别引脚的设置 表 4-3-5 识别…
第 4 章 生产程序制作

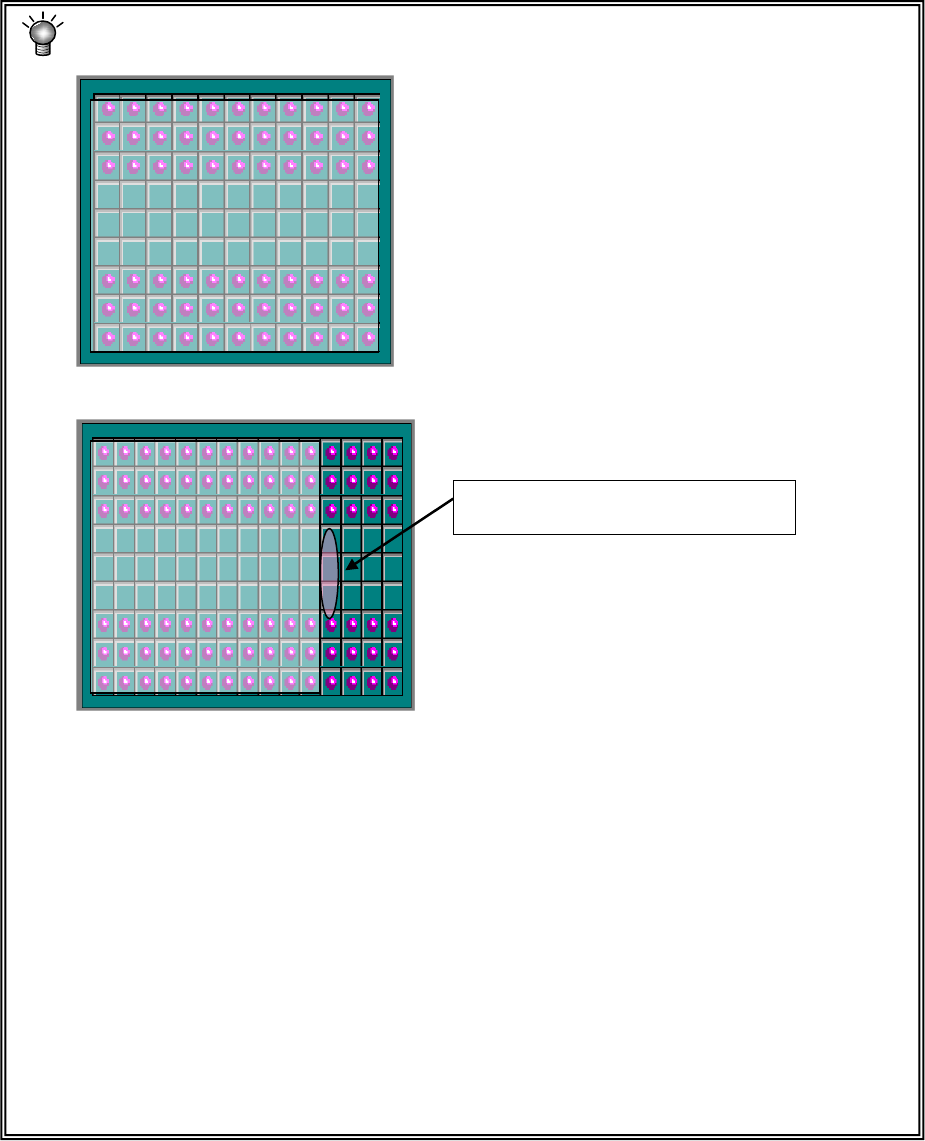

＜请注意有完全重合的球图形的 BGA＞
BGA A
BGA B
如上述 BGA A、BGA B 所示，BGA A 的图形可以完全重合地嵌入 BGA B 的图形内，当两
种球图形元件用于同一个生产程序中，误将 BGA B 当作 BGA A 进行安装时，如果发现 BGA
A 的球图形外侧有球形，就能够作出不同种元件的判定，而对于球网格中央部分没有进行球
定义的 BGA B，就无法检测到外侧的球，因而无法判定出不同种元件。
所以在使用有完全重合球图形的不同元件时，应当改变元件的供给方向，或者实施吸取位置
偏移检查等，进行事先确认。
球图形的中央部分没有球
4-79
第 4 章 生产程序制作
13）引脚方向
元件种类为单向引脚连接器时，设置有引脚的面是上还是下。
用<右>击进行选择。
14）识别引脚(左上、右上、左下、右下)
当为连接器元件时，通常识别所有引脚，如只能识别两端的引脚或两端有引脚以外的发光物
时，只识别两端引脚或将发光物体假定为引脚，仅除去两端的引脚进行识别。
右击，则显示选择项目。

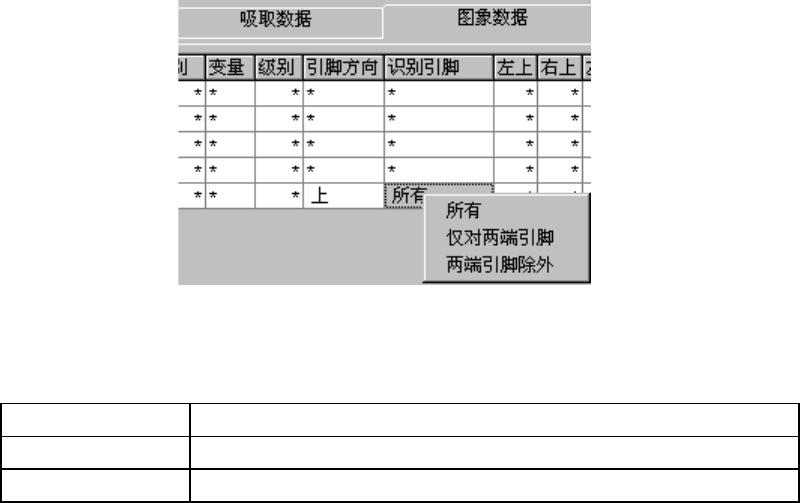

图 4-3-33 一览表画面中识别引脚的设置
表 4-3-5 识别引脚 选择项目
所有引脚 将所有引脚作为识别对象。
仅两端引脚 从引脚两端开始指定识别引脚的范围。
两端引脚除外 从引脚两端开始指定不识别引脚的范围。
指定为仅识别两端引脚、两端引脚除外时，输入左上、右上、左下、右下的引脚根数，指定
识别范围。
4-80
第 4 章 生产程序制作
表 4-3-6 引脚数设置范围一览表
元件种类 识别图案
引脚数输入范围
左上角 右上角 左下角 右下角
单向连接器
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
****
****
****
****
****
双向连接器
Z 引脚连接器
所有引脚
仅两端引脚
两端引脚除外
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
****
１－３
０－３
※引脚数在 2 根以下时有时识别精度会降低。

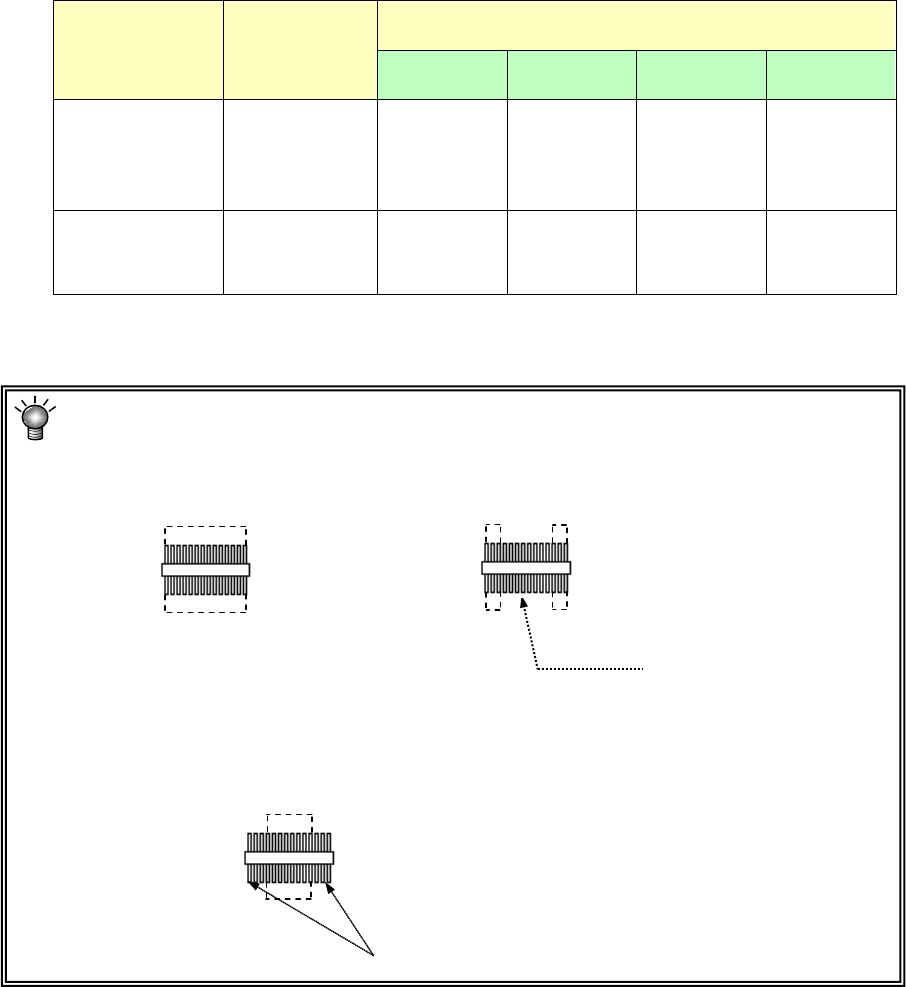

<引脚识别图案的含义及图形>
● 仅两端引脚：只识别指定的两端引脚根数
● 除两端引脚外：以指定的两端引脚根数以外的引脚为识别对象
※4-7-3-5)下、右、上、左请输入作为识别对象的引脚根数。(不包括除去的引脚数)
● 全引脚识别：全部引脚为识别对象
识别
识别
不识别内侧引脚
识别
识别
识别 识别
不识别外侧引脚
识别
识别
4-81
