第 1 章 设备概 要 1-4-1-4 OCC的构成 摄像机检测出基板标记的位置，并自动进行校正。标准配备有同轴落射照明与偏光滤镜。 图 1-6 OCC 单元的各部分名称 ② 垂直照明 角度照明 4 5 ④ ⑤ ③ ① CCD 摄像机 ② OCC 镜头 ③ OCC 照明单元 ④ 偏光滤镜 ⑤ 照明 LED 基 板 ① 1-10
第 1 章 设备概要
1-4-1-3 吸嘴
1) 吸嘴的形状
请按照贴装元件形状及尺寸，从No.500、501、502、503、504、505、506、507、508、
509中选择吸嘴。
表 1-1 吸嘴
No. 500 501 502 503 504 505 506 507 508 509
外
观
外
径
1.0x0.5mm 0.7x0.4mm φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm 0.2×0.4mm
内
径
2xφ0.4mm φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm φ0.1mm
2) 吸嘴的选择方法
可通过“ATC吸嘴分配”来自动识别吸嘴。为防止吸取不良、贴片精度不良，手动输入时请
尽可能进行正确选择。
主要用途元件的吸嘴序号见表1-2，为提高精确性，请根据贴片元件吸取面的最小尺寸选择
吸嘴编号。
表 1-2 吸嘴 No.和最小宽度对照表
吸嘴 No. 最小宽度 主要适用元件
500
501
502
503
504
505
506
507
508
509
0.45～1.45
～0.45
0.45～0.75
0.75～1.45
1.1～2.5
2.5～4
4～7
7～10
10～
0.2
1005，1608，SOT(模部 1.6×0.8)，2012
0603
1005
1608、SOT(模部 1.6×0.8)，2012
SOT(模部 2.0×1.25)
2012、3216、SOT(模部 2.0×1.25)SOT23，
铝电解电容(小) 钽电容，微调电容
铝电解电容(中) SOP(窄幅),SOJ,连接器
铝电解电容(大) SOP(宽幅),TSOP,QFP，
PLCC, SOJ, 连接器
QFP，PLCC
0402 专用
﹡注１
﹡注１ 要贴装 0402 元件时，需要配备 0402 元件对应的选项功能。
1-9
第 1 章 设备概要
1-4-1-4 OCC的构成
摄像机检测出基板标记的位置，并自动进行校正。标准配备有同轴落射照明与偏光滤镜。

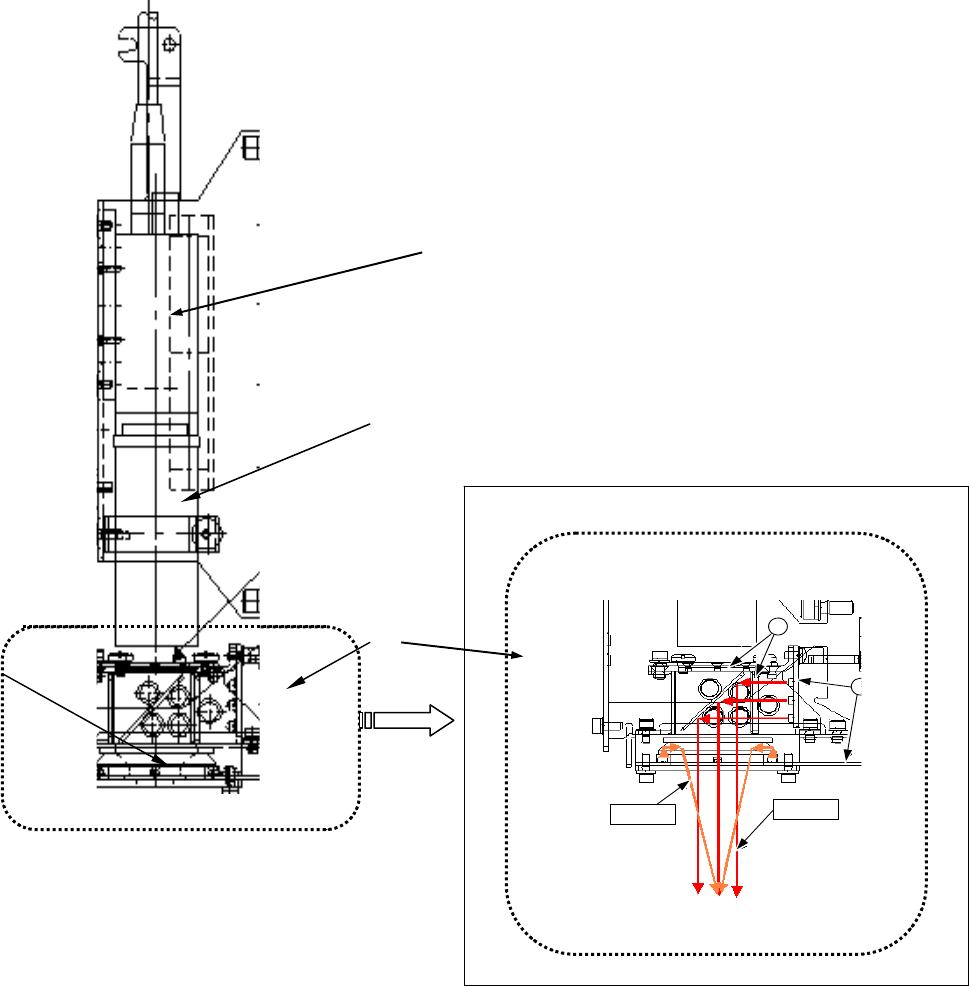

图 1-6 OCC 单元的各部分名称
②
垂直照明
角度照明
4
5
④
⑤
③
① CCD 摄像机
② OCC 镜头
③ OCC 照明单元
④ 偏光滤镜
⑤ 照明 LED 基板
①
1-10
第 1 章 设备概要
1-4-1-5 VCS的构造(仅限于KE-2055R/2060R)
综合反射/透射照明、立体可动照明、同轴射落照明，进行元件识别及QFP,BGA,CSP,连接器
等的贴片。
①
③
②
⑦
④
⑥
⑤
图 1-7 VCS 单元各部分的名称
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ LED摄像机(标准：54mm)
⑥VCS高分辨率摄像机(选购件：27mm)
⑦ 汽缸(仅在选购时增加)
1-11
