第 4 章 生产程序制作
4-4-1-2 优化条件的设定
随着上述的“元件供给数的设定”与该项的“优化条件的设定的变化”，优化的结果将发生
很大的变化。
请在理解该项的基础上，设定适于生产程序的优化条件。
从菜单栏中单击“优化”/“优化”，则显示“分配选项”画面。
请进行含“等分选项”在内的6项条件设置。
单击该标签，可以切换各项目的画面。
表 4-4-1 优化选项的种类
选项的种类 用途
分割选项 指定吸嘴及吸取数据的分配条件。
区域选项 指定配置送料器的区域。
送料器安排选项 指定送料器配置方法。
贴片顺序选项 指定贴片顺序的显示方法。
不间断运行选项 指定有关连不间断运行的事项。
2000 选项 其他指定。
进行优化。
保存设定内容
，关闭画面。
将设定的条件作为初始值登录，
从下次启动时，显示最初设定的
条件。
使变更的设定无效，返回标准
设定(装置的初始值)。
4-90
第 4 章 生产程序制作

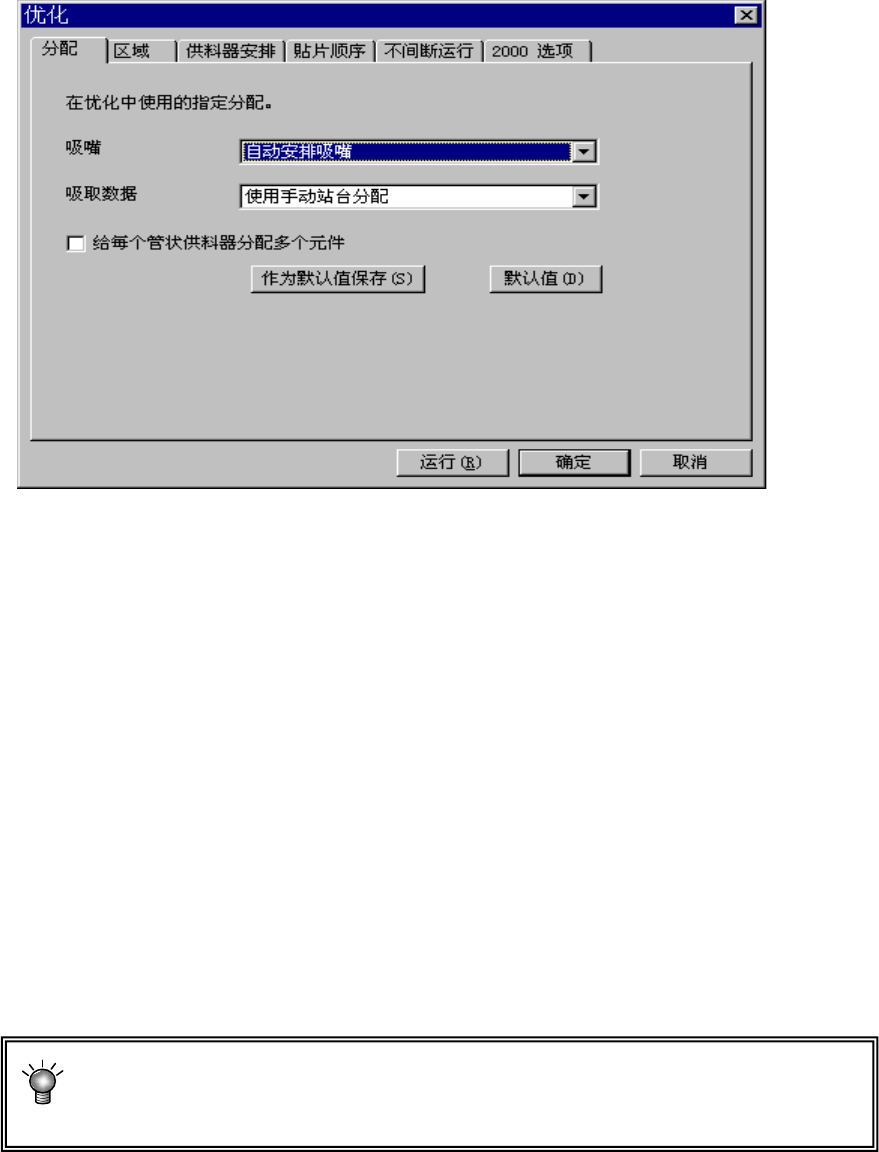

4-4-1-2-1 分配
1) 吸嘴
选择用“机器设置”设定的吸嘴配置或使用已优化的吸嘴配置。
①全部自动配置： 忽略机器设置的吸嘴设定，进行吸嘴配置的优化。在这种情况下，生产速
度将加快，但需进行机器设置的设定变更，准备工作可能会花时间。
②使用固定吸嘴、自动配置到空ATC中：照样使用机器设置的固定吸嘴，有时，需根据ATC空
白部优化结果，追加配置必要的吸嘴。一般在吸嘴有盈余时选择，但需进
行机器设置的设定变更(关于被追加的吸嘴)。
③使用固定吸嘴
：
使用机器设置的吸嘴设定。因准备工作不花时间，所以请在多品种小批量
生产时选择。
2) 吸取数据
如果在吸取数据的“供给”项目上指定了送料器配置，请选择是按指定进行分配还是忽略指
定进行优化。
①分配自动选择
：
根据指定对送料器进行配置，仅对“自动选择”状态的送料器配置进行优
化。
②分配整体
：
忽略被指定的送料器配置，全部进行优化。
进行过一次优化后，优化结果被反映在吸取数据中。此后，编辑数据时，当重新进行
优化时，请选择“整体分配”,当仅追加配置变更部分时，请选择“分配自动选择”。
3) 给每个管状供料器分配多个元件：使用多个旧的杆式送料器(向一个杆式送料器供给多个杆的
类型)时，将同一类型的杆式元件集中在一个杆式送料器上。如果取消选项，同一类型的杆式
元件将被配置为可同时吸取。
4-91
第 4 章 生产程序制作
4-4-1-2-2 区域
指定配置送料器的区域。
可将所有的送料器只配置在前面或后面。
通过将送料器预先安装在统一交换台上进行准备，可缩短至下个生产开始的时间。
注：不使用“站台”。
●整个区域：在整个区域的送料台上配置送料器。
●前面：仅在前面的送料台上配置送料器。
●前面：仅在后面的送料台上配置送料器。
●前面优先：优先在前面的送料台上配置送料器。
●后面优先：优先在后面的送料台上配置送料器。
4-92
