第 4 章 生产程序制作

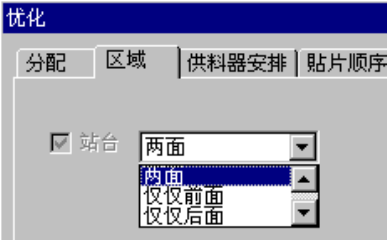

4-4-1-2-2 区域
指定配置送料器的区域。
可将所有的送料器只配置在前面或后面。
通过将送料器预先安装在统一交换台上进行准备，可缩短至下个生产开始的时间。
注：不使用“站台”。
●整个区域：在整个区域的送料台上配置送料器。
●前面：仅在前面的送料台上配置送料器。
●前面：仅在后面的送料台上配置送料器。
●前面优先：优先在前面的送料台上配置送料器。
●后面优先：优先在后面的送料台上配置送料器。
4-92
第 4 章 生产程序制作
4-4-1-2-3 供料器安排
指定配置送料器的起点。
若将送料器配置在所有贴片座标的中心，则可缩短从吸取到贴片的时间，也可缩短贴片时间。
● 将送料器配置在贴片点的中点上：
各贴片点按X坐标从小到大的顺序排列时，从小的顺序开始，将送料器配置在靠近正中的
贴片点的位置上。
● 将送料器配置在贴片点的平均点上：
将送料器配置在离各贴片点所有的平均坐标最近的位置上。

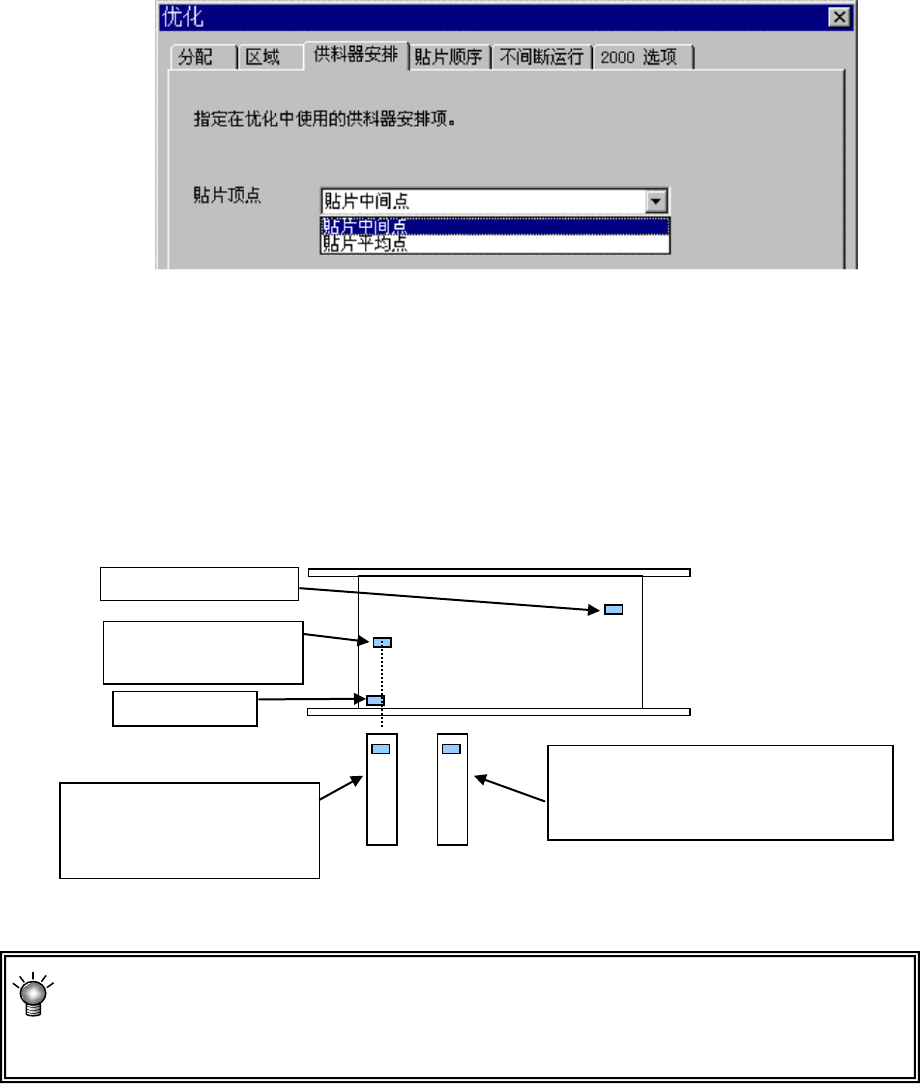

图 4-4-3 3 点贴片时的送料器配置图
● 若元件件数多，且贴片点在整个基板上平均分布时，则两种结果相同。
● 一般来说，所有的贴片点中，仅一部分贴片点偏离贴片位置进行贴片时，“中点”比较
有利，其它情况时，“平均点”比较有利。
第 2 个近的贴片点
(在此为中点)
最近的贴片点
第 3 个近的贴片点
选择了“将送料器配置在
中点上”时的送料器配置
(以中点为基准配置)
选择了“将送料器配置在平均点上”
时的送料器配置
(以各贴片点的平均坐标为基准配置)
4-93
第 4 章 生产程序制作

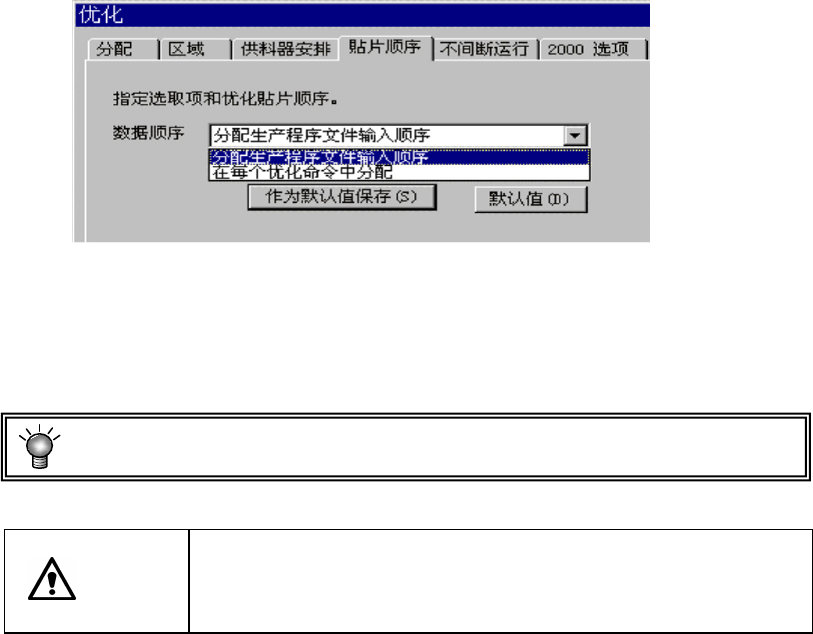

4-4-1-2-4 贴片顺序
指定贴片数据的排列顺序是按输入顺序显示，还是置换为优化结果。
● 按生产程序的输入顺序分配的顺序：不改变贴片数据的排列顺序。
● 用优化结果置换：将贴片数据的排列顺序变更为优化结果顺序。
从菜单栏上选择“优化/分开贴片数据”，可浏览优化后的结果。
注意
“用优化结果置换”，是指编辑已进行优化的数据(优化结果可参
照，但不能编辑)的功能，如果执行该功能，则原来按输入顺序的
数据将被删除。因此，执行该功能前请对数据进行备份。
