第 4 章 生产程序制作
4-4-2-4 吸嘴分布
显示优化配置在各工位的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，并将吸嘴配置和机器
设置设定为相同的配置。
请从菜单中选择“优化”/“吸嘴分布”，点击2050R、2055R、或2060R。

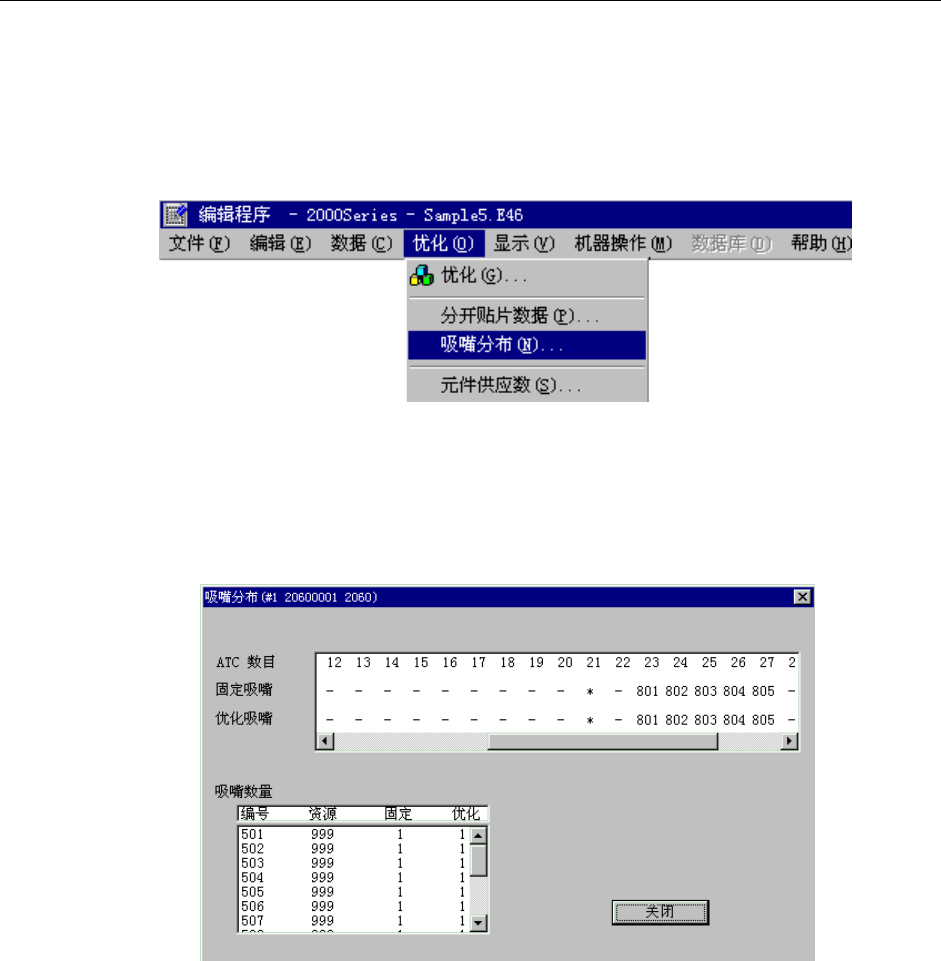

图 4-4-7 吸嘴分布的选择
显示下图的吸嘴设计画面。
图 4-4-8 吸嘴设计的显示例
●固定吸嘴 ：机器设置中所设定的吸嘴的配置。（*符号为真空校准）
●优化吸嘴 ：优化输出的吸嘴配置。（*符号为真空校准）
●吸嘴数量 ：目前未使用“资源”与“固定”。
“优化”是优化输出的吸嘴数。
4-100
第 4 章 生产程序制作
4-4-2-5 送料器配置
能以图形显示吸取数据的送料器配置的内容。
从菜单栏中单击“显示”/“送料器配置”，显示如下的画面。
1) 送料器配置窗口

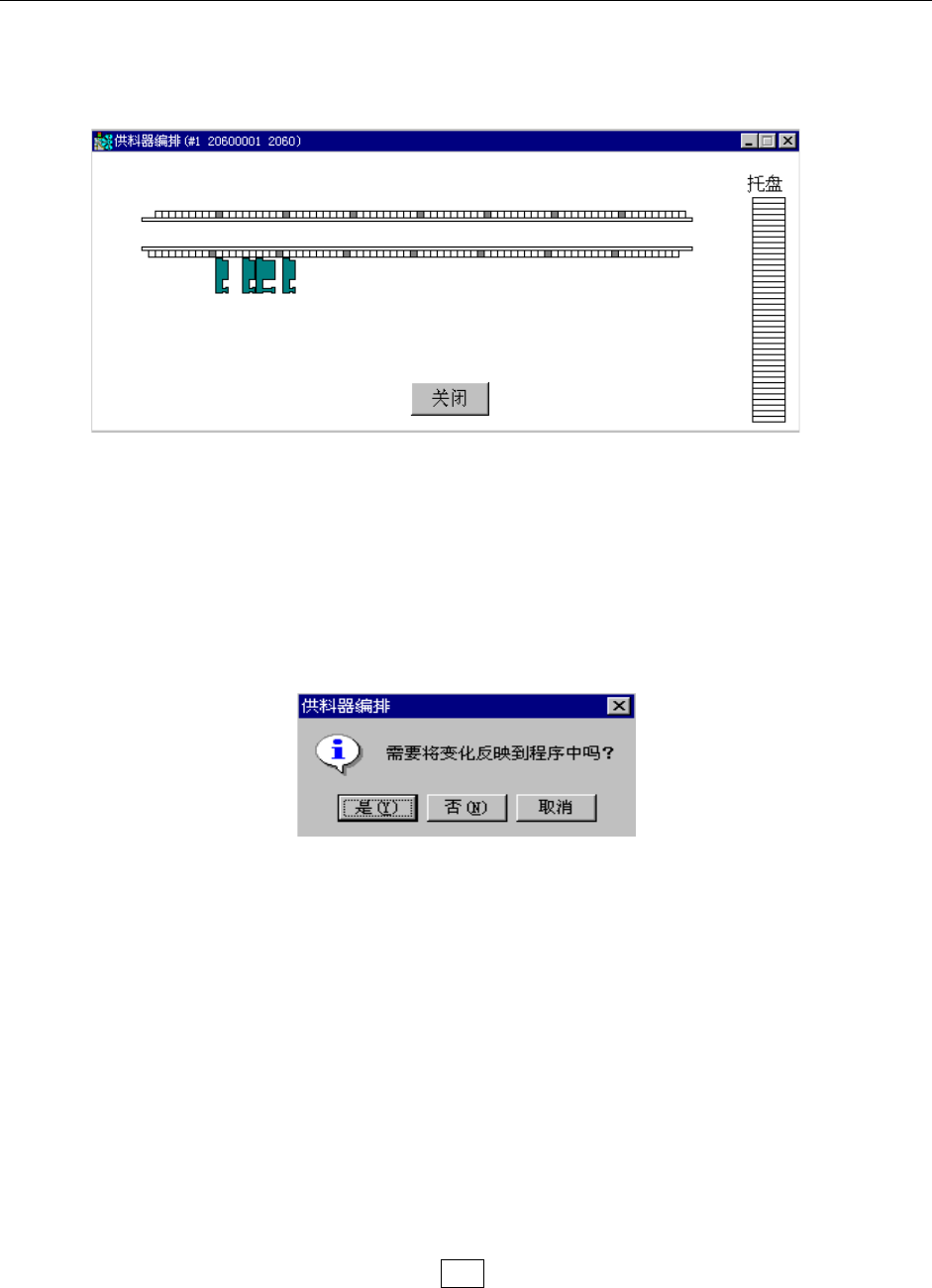

图 4-4-9 送料器配置的显示例
将跟踪球移动到送料器设计窗口中的送料器图上，该送料器的元件数据的一部分被显示。
2) 送料器配置窗口中的编辑
在送料器配置窗口中，通过使用跟踪球，可编辑送料器的配置。
但不能编辑IC回收带。
编辑后，关闭送料器配置、站台选择画面，则显示是否将编辑内容反映在程序数据中的确认
信息。
图 4-4-10 编辑内容更新的确认信息
●是 ：将变更内容反映在程序数据中并结束。吸取数据被改变。
被移动或复制的送料器的吸取坐标被重新设置到设计值中。
●否 ： 不保存变更内容并结束。
●取消 ： 返回关闭操作前的状态。
① 送料器的选择
移动、复制或删除送料器时，选择相应的送料器。被选中的送料器将被区别显示。选择送料
器的方法有以下几种。
② 送料器的移动
选择想移动的送料器后，拖曳到目标位置，并释放(从按钮上把手放开)，则送料器移动到离
该位置最近的送料器安装位置。
③ 送料器的复制
如果在选择送料器，并拖曳的时候按住CTRL键进行操作，则进行送料器的复制。
4-101
第 4 章 生产程序制作
④ 送料器的删除
选择送料器，在反色显示状态下，通过按DEL
键可删除送料器。或选中送料器，在反色显示状
态下，按跟踪球的右按钮，从显示的菜单中选择删除。
⑤ 显示贴片头图像
将送料器配置窗口的显示模式变更为贴片头图像显示模式。通过点击跟踪球的右按钮，选中
贴片头图象显示。
贴片头图象显示模式中，贴片头的间隔以图象形式显示。将送料器配合贴片头间隔进行配置，
以此可按指定同时吸取。
图 4-4-11 贴片头图象显示模式中的显示例
贴片头图象显示模式可通过点击跟踪球的左键来解除。
⑥ 映射复制或位置复制
选择要复制的送料器后，点击跟踪球的右键，从显示的菜单中选择映
射复制或位置复制。
当选择正面的送料器时将复制到背面，选择背面的送料器时把送料器
复制到正面。(托盘元件不能复制)
● 映射复制
将送料器复制到前后孔编号相对的位置。
● 位置复制
将送料器复制到对称的孔配置上,以使前后的统一交换可相互使用。
以线对称复制时
F-79
F-75
R-79
R-75
以点对称复制时
F-79
F-75
R-5
R-1
4-102
