第 1 章 设备概要
1-4-1-5 VCS的构造(仅限于KE-2055R/2060R)
综合反射/透射照明、立体可动照明、同轴射落照明，进行元件识别及QFP,BGA,CSP,连接器
等的贴片。
①
③
②
⑦
④
⑥
⑤

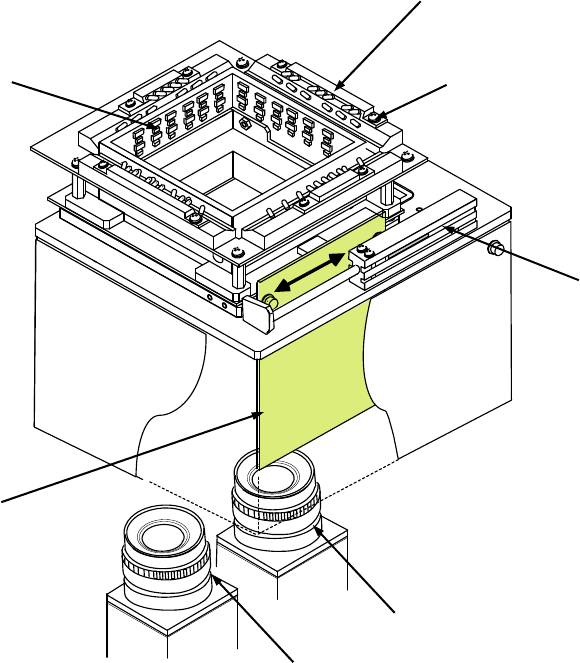

图 1-7 VCS 单元各部分的名称
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ LED摄像机(标准：54mm)
⑥VCS高分辨率摄像机(选购件：27mm)
⑦ 汽缸(仅在选购时增加)
1-11
第 1 章 设备概要
1-4-1-6 HMS
HMS(高度测量装置)是用于测量送料器拾取位置等的元件高度的系统。
此系统由实际装备贴片头的高度变化传感器（传感器部分与功放部分）和控制此传感器的 HMS
基板构成。
传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。
注意
NEAR
灯
FAR 灯
NEAR/FAR 两灯不亮：测量范围外
FAR 点亮： 测量范围内远距离一侧
NEAR 点亮： 测量范围内近距离一侧
NEAR/FAR 两灯亮： 测量中心距离±1ｍｍ
信号灯 点亮状态

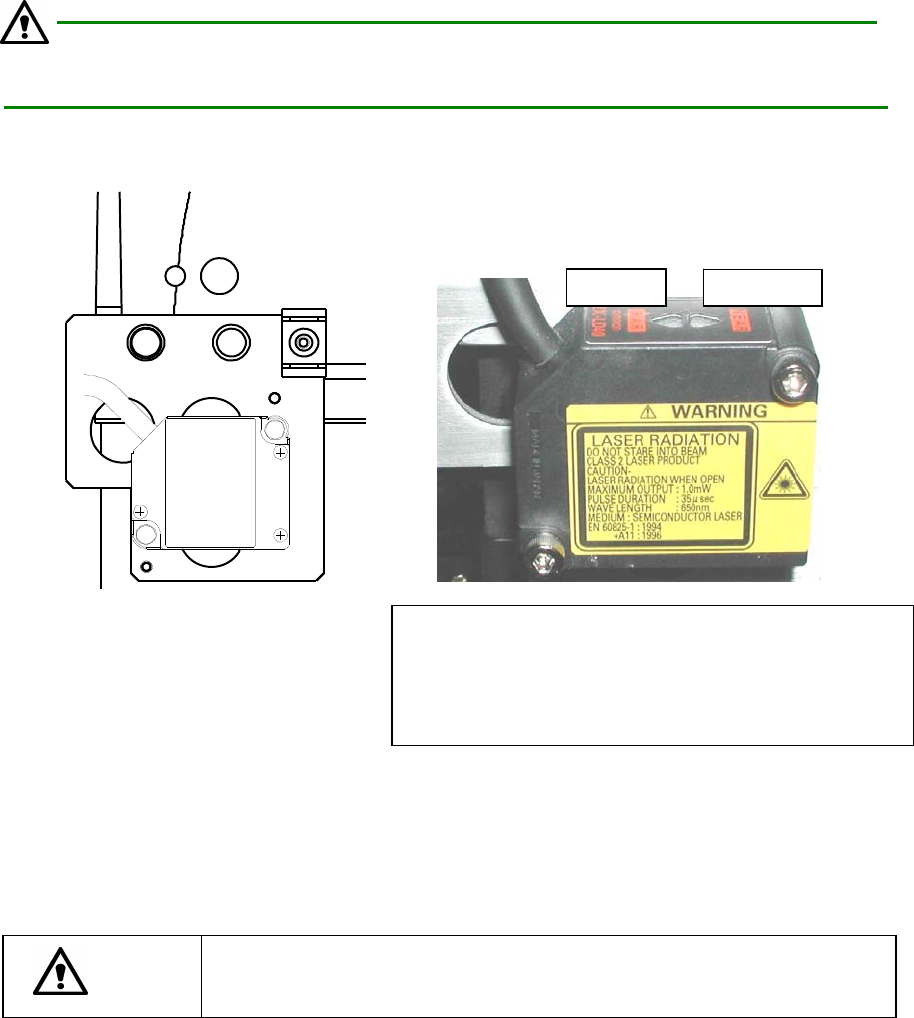

图 1-8 HMS
◆HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
请按照本手册指示安全地使用。
注意
高度变化传感器发出可见激光束。切勿直视光束，请勿触摸。
1-12
第 1 章 设备概要
1-4-2 机器规格
(1) 贴片精度
方形芯片：± 0.05（3σ）
* 有关贴片精度的详情，请参见附加的使用说明书 CD。
(2) 最小贴片角度
程序可贴片的角度单位：0.05°
(3) 自动工具交换装置(ATC)
可最多安装 31 个吸嘴。
KE-2050R/2055R ：29 个
KE-2060R ：29+(大型2)个
(4) 使用空气
气压 ：0.5±0.05MＰa
空气消耗量 ：KE-2050R/2055R 230L／min（标准状态）
KE-2060R 280L／min（标准状态）
干燥空气 ：大气压结露点-17℃以下
※下列有机溶剂、化学药品会使空气组合箱的聚碳酸酯老化，请勿使用。
种类 药品名
酸 盐酸·硫酸磷酸·铬酸
碱 苛性钠·苛性钾·消石灰·氨水·碳酸水
无机盐 硫化钠·硝酸钾·硫酸钠
氯化物溶剂 四氯化炭·氯仿·氯化乙烯·甲叉二氯
芳香族类 苯·环乙烷·信纳水
酮类 丙酮·丁酮·环乙烷
酒精类 乙醇·ＩＰＡ·甲醇
油类 汽油·煤油·水溶性磨削油（碱性）
酯类 邻苯二甲酸二甲基·邻苯二甲酸二丁酯.
醚类
・
甲醚 乙醚
氨 甲胺
其他 螺丝固定液·海水·漏泄试验液
(5) 噪音等级 ：80dB(A)以下
(6) 原产国 ：日本
(7) 环境条件
温度 10℃～35℃
保证精度的温度 20℃～25℃
湿度 30～80％RH (但不得有露水)
运行时
标高 标高 1000m 以下
温度 -15℃～70℃
运输及保管
湿度 20～95％RH (但不得有露水)
