第 4 章 生产程序制作
④ 送料器的删除
选择送料器，在反色显示状态下，通过按DEL
键可删除送料器。或选中送料器，在反色显示状
态下，按跟踪球的右按钮，从显示的菜单中选择删除。

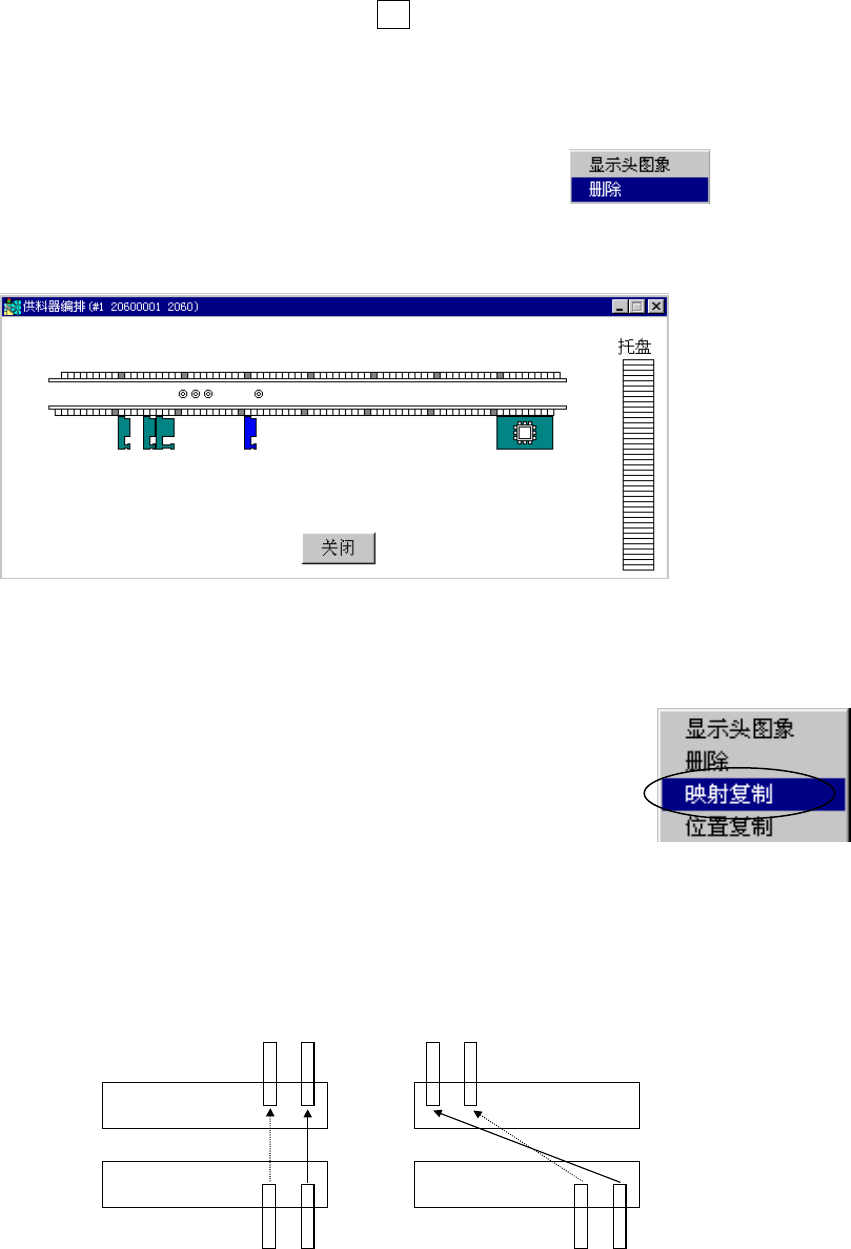

⑤ 显示贴片头图像
将送料器配置窗口的显示模式变更为贴片头图像显示模式。通过点击跟踪球的右按钮，选中
贴片头图象显示。
贴片头图象显示模式中，贴片头的间隔以图象形式显示。将送料器配合贴片头间隔进行配置，
以此可按指定同时吸取。
图 4-4-11 贴片头图象显示模式中的显示例
贴片头图象显示模式可通过点击跟踪球的左键来解除。
⑥ 映射复制或位置复制
选择要复制的送料器后，点击跟踪球的右键，从显示的菜单中选择映
射复制或位置复制。
当选择正面的送料器时将复制到背面，选择背面的送料器时把送料器
复制到正面。(托盘元件不能复制)
● 映射复制
将送料器复制到前后孔编号相对的位置。
● 位置复制
将送料器复制到对称的孔配置上,以使前后的统一交换可相互使用。
以线对称复制时
F-79
F-75
R-79
R-75
以点对称复制时
F-79
F-75
R-5
R-1
4-102
第 4 章 生产程序制作
4-5 其他功能
4-5-1 编辑
4-5-1-1 编辑菜单
该功能是制作程序的辅助功能。

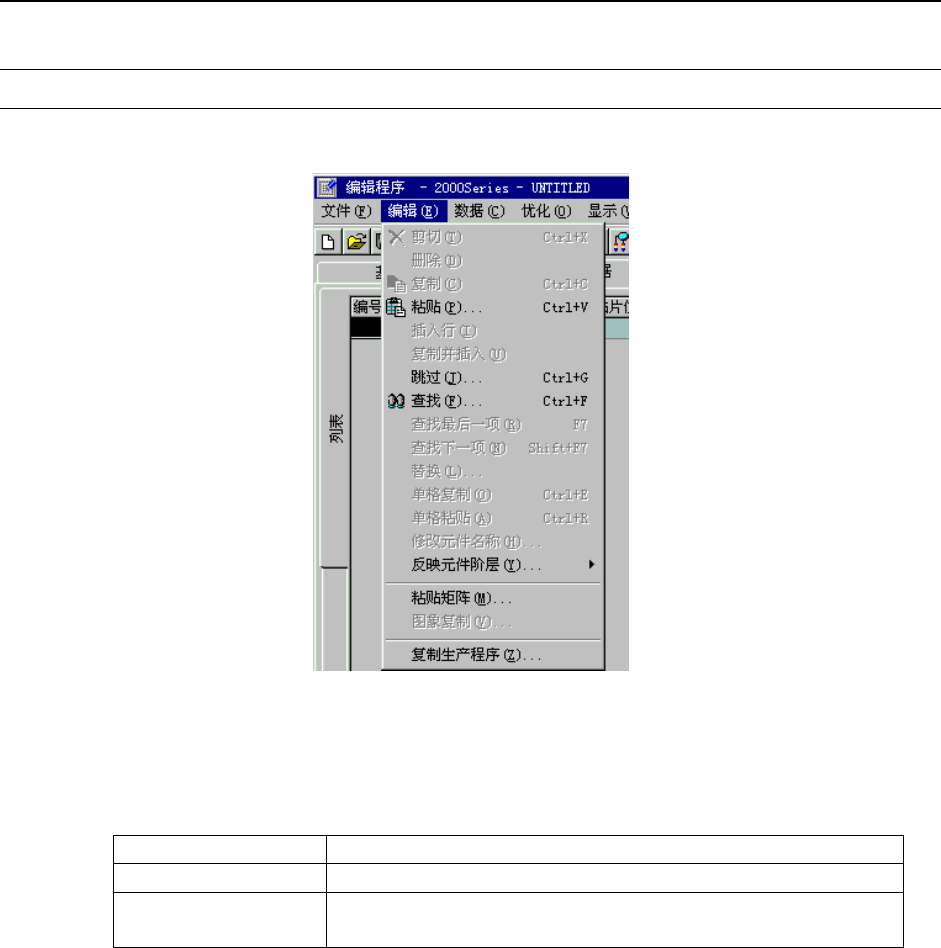

图 4-5-1 编辑菜单命令
※ 范围选择
进行剪切或复制时，请预先选择删除或复制的范围，然后再进行操作。
范围选择以行为单位进行。
选择范围的方法
鼠标(跟踪球) 通过拖拽，则被选择的行呈反色显示。
键盘
按住“SHIFT”键的同时，按下“↓”或“↑”键，则被选择
的行呈反色显示。
1) 剪切
剪切被选中的行。
* 本项命令，在使用排序功能时，不能选择。
2) 删除
删除被选中的行。
* 本项命令，在使用排序功能时，不能选择。
3) 复制
将选中的行登录到内存中。在数据中粘贴时，请执行下面的粘贴命令。
4-103
第 4 章 生产程序制作
4) 粘贴
粘贴用上述的复制命令选择的范围。
选择粘贴命令，则显示以下画面。
图 4-5-2 粘贴对话框
①复制次数 ：指定复制次数。
②X 间距 ：指定 X 方向的贴片位置的增加部分或减少部分。
③Y 间距 ：指定 Y 方向的贴片位置的增加部分或减少部分。
④确定 ：执行粘贴。
⑤取消 ：中止粘贴。
5 ) 插入行
插入空白行。
6) 复制并插入
将光标所在行复制插入到下一行。
7) 跳过
选择跳过命令，则显示如下画面。
图 4-5-3 跳过
8) 查找
可以将“元件ID”、“元件名”、“不完整的记录”作为查找条件进行查找。
选择查找命令，则显示下图的画面。
图 4-5-4 查找
4-104
