第 4 章 生产程序制作
15) 图象复制
将标记数据库中所登录的标记数据作为BOC标记或区域基准标记复制到数据中的功能。
<图像复制步骤>
① 请选择 BOC 标记或 IC 标记的标记示教项目。
② 从菜单栏中单击“编辑”/“图像复制”，显示如下的画面。
从已经登记的标记数据一览表中选择想复制的标记数据，单击“复制”。

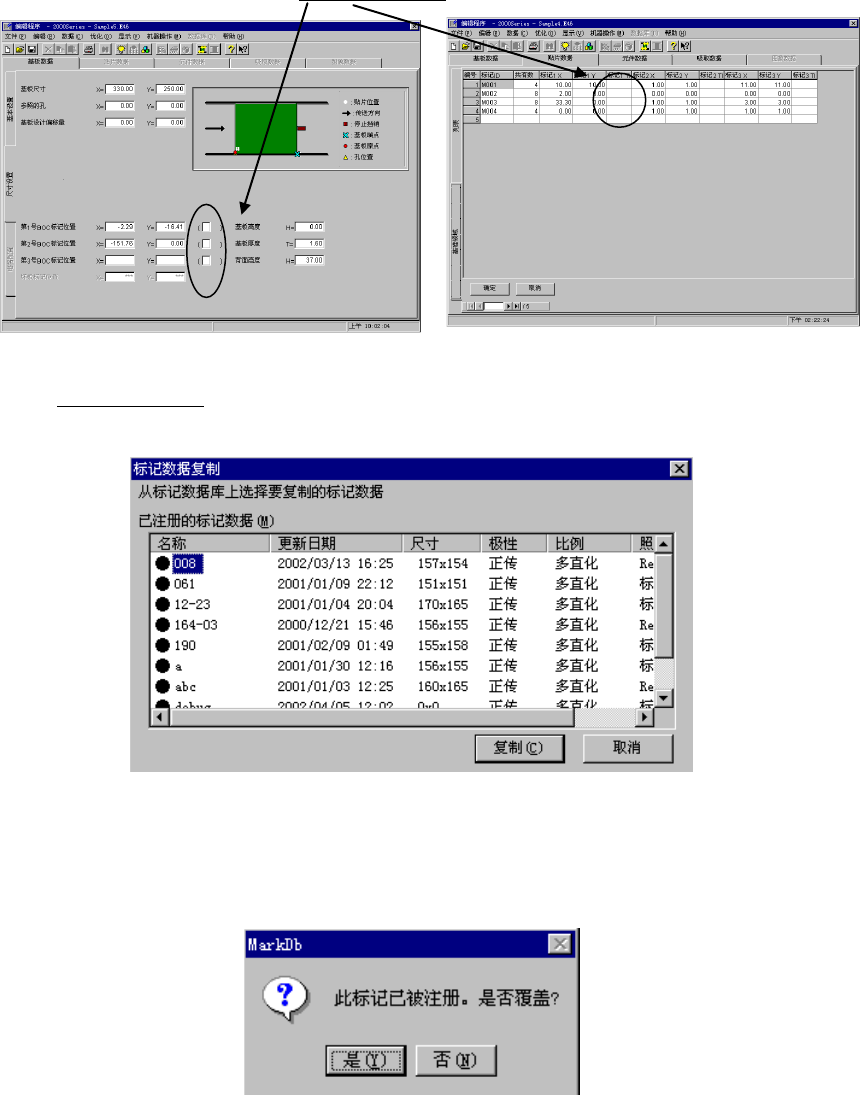

图 4-5-11 图像复制对话框
复制图像后，如果为BOC标记则在标记示教显示中显示(*)，如果为区域基准标记，则在标记T
I的单元中显示“OK”。
标记数据已登录完成时，则显示如下的覆盖确认信息。
图 4-5-12 覆盖标记的确认对话框
*
*
4-108
第 4 章 生产程序制作
16) 生产程序复制
采用复制功能，将2种以上的生产程序进行结合。
A
B
图 4-5-13 多矩阵概念图
在展开复制的生产程序中（上图的B），贴片数据中使用区域基准标记时，程序（B）的
基板数据的BOC标记被当作区域基准标记处理。
<复制方法>
① 读入作为基准的生产程序。(上图、A 基板)
② 指定(读入)对电路进行展开复制的生产程序。(上图，B 基板)
③ 设定作为基准的生产程序的基板原点与展开复制的生产程序的基板原点间的差(偏移 X、Y、
θ)。
④ 展开复制。
表 4-5-1 基板的展开
基准基板 展开复制的基板 结果
单电路板
单电路板 单电路板
矩阵电路板 单电路板
非矩阵电路板 单电路板
矩阵电路板
单电路板 单电路板
矩阵电路板
考虑③的差额、基板数据、如果可在矩阵中展
开则作为矩阵展开。
不行时作为单电路展开。
非矩阵电路板 单电路板
非矩阵电路板
单电路板 单电路板
矩阵电路板
考虑基板数据，能够展开时作为非矩阵的基准
电路的贴片点展开。
不行时作为单电路展开。
非矩阵电路板 单电路板
4-109
第 4 章 生产程序制作
4-5-2 示教
示教是指一边直接看贴片位置等的图像一边进行位置调整。
示教分为X、Y坐标的示教、Z轴示教、标记形状的示教，使用HOD进行。
4-5-2-1 HOD(手动操作设备)的使用方法
※ 用“装置选择键”选择“贴片头”后，可选择“No”键和“装置名称键”。
◆ No键：Z、θ示教时选择。
◆ 装置名称键：选择支撑台、坏板标记时使用。
※ 用“装置选择键”选择摄像机后，可选择 1POINT、2POINT、3POINT 及 WINDOW。通常使用 1POINT
进行示教。请根据需要选择。
◆ 2POINT：指定2点，取此2点的中央坐标。
◆ 指定3点，可将X坐标、Y坐标及最大值和最小值的中间值作为坐标。
◆ WINDOW：取由四方形框包围的中央坐标。如选择WINDOW，将在图像监视器上显示四方形框。
操作X、Y的方向键，首先调整左边和上边的位置，然后按下ENTER键。接着调整右边和下
边的位置，然后按下ENTER键，最后再按下ENTER键进行确定。
<操作步骤>
① 使用跟踪球，选择示教位置。
② 按下“装置选择键”，选择示教的设备。
③ 在 LCD
上显示子设备。按“功能键”，选择子
设备(贴片头时、为 L1 贴片头等)。
④ 选择摄象机时，图像监视器上显示摄象机拍
摄的图像。一边看着监视器，一边操作“移
动键”，调整位置。
⑤ 确定时按[ENTER]键，取消时按[CANCEL]键。
注意
为了避免人身伤害，在进行 HOD 操
作过程中，切勿将手放入装置内
部，也不要将脸和头靠近装置。
-X+Y
+Z+Y
+X+Y
-
θ
-X
+
θ
+X
-X-Y
-Z-Y
+X-Y
FAST
DEV.NAME
No.
J U K I
F1
F2
F3
F4
NEXT
PREVIOUS
PAUSE
WINDOW
CANCEL
ENTER
HMS
CAMERA
VACUUM
ON/OFF
HEAD
异常停止
LCD
装置选择键
移动键
No.键
装置名键
※在不能完全进入监视
器的大元件(6mm 以上)
的示教时使用。
第 1 点
第 2 点
中央的坐标
第 1 点
第 1 点
3 点
第 2 点
中央的坐标
功能键
