第 4 章 生产程序制作
4-5-2-2 坐标的示教
4-5-2-2-1 基本操作方法
本节将说明坐标示教的基本操作方法。
<步骤>
① 将光标移动到想要示教的数据位置。
图 4-5-14 坐标示教(1)
※ 当为 XY 轴示教时，如在 X、Y 其中任何 1 个位置进行示教，则可输入 X、Y 轴两个方向的坐
标。
② 使用 HOD 的装置选择键，选择示教中使用的装置(CAMERA 等)。
若预先输如入坐标，则所选择的装置移动到该坐标值处。
若未输入，则装置不移动。
如果已选择的装置为贴片头，且吸嘴与示教时使用的吸嘴不同，则需更换吸嘴。
此时，在 HOD 上的 LCD 中显示装置名称，可确认进行何种示教。
③ 边看监视器，边按“移动键”，将十字光标对准坐标中心。
此时，移动装置，画面上显示的数值(坐标值等)将发生变化。
此外，移动的装置到达移动界限时，发出报错声，通知操作人员无法移动。
每按 1 次“移动键”，移动 0.01mm。选择正中的“FAST”后 ，每 按 1 次“移动键”，
移动 0.03mm。如按住不放，则移动更快。可在 LCD 画面上确认移动状态数值。
④ 请按“ENTER”键，获取已示教的坐标数据。
注意
为了避免人身伤害，在 HOD
运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
BOC 标记示教
*
*
4-111
第 4 章 生产程序制作
4-5-2-2-2 Z 轴的示教
示教高度。将吸嘴的高度慢慢降低至前端与测定物体接触，获取高度。
对最初示教中使用的贴片头或HMS，进行装置选择进行示教。
进行Z轴的示教时，能够选择的装置仅为贴片头和HMS。选择其他装置时，发出报错声，此时
需重新选择装置。
如果用HMS进行示教，用摄像机进行XY轴的示教后，将其移动至测量位置，按装置的HMS
键开
始示教，然后按ENTER键确定示教的值。
使用 HMS 进行示教时，因被测量元件的上底面(测量面)的表面状况(光泽、表面
粗糙程度),有时会导致激光散射，从而无法测定。

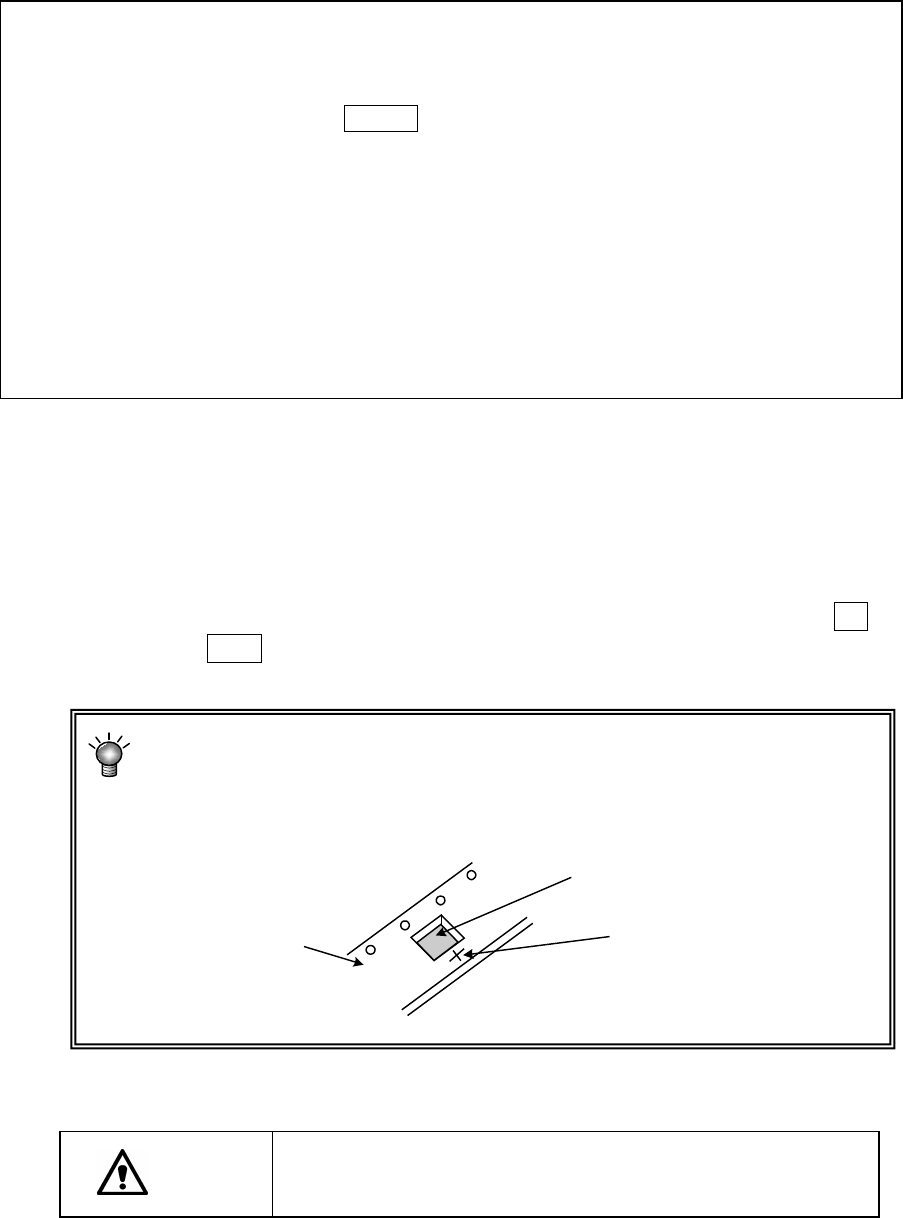

此时，请如下图所示将激光移动到带料托架上，代用该点进行 Z 轴的示教。
注意
为了避免人身伤害，在 HOD 运行过程中，切勿将手放入装置
内部，也不要将脸和头靠近装置。
● 数字放大功能
在操作选项中设置了[执行数字放大功能]时，可通过摄像机把图像扩大显示在 VCS 监视器
上。
需要扩大时，请按 2 次 HOD 的 window. 。
＊ 有关设置放大数字的详细说明，请参见［第７章操作选项］。
＊ 扩大显示的使用条件如下
- 元件外形尺寸的长边在 2.25mm 以下
- 角度在 0/90/180/270°时
- 贴片位置：贴片角度＋电路角度
- 吸取角度:吸取角度
带料托架
元件
测定点
4-112
第 4 章 生产程序制作
4-5-2-3 标记的示教
对识别标记用的信息进行示教。
为识别标记，需要标记的极性(黑白区别)、标记的大小、标记的形状、阈值(为区别周围与标
记的明亮度判断基准值)、检测框的大小等5种信息。
4-5-2-3-1 基板标记的示教
<步骤>
① 将光标移动到成为示教对象的数据的标记位置。
但进行识别的示教时，需预先输入标记的 X、Y 坐标。

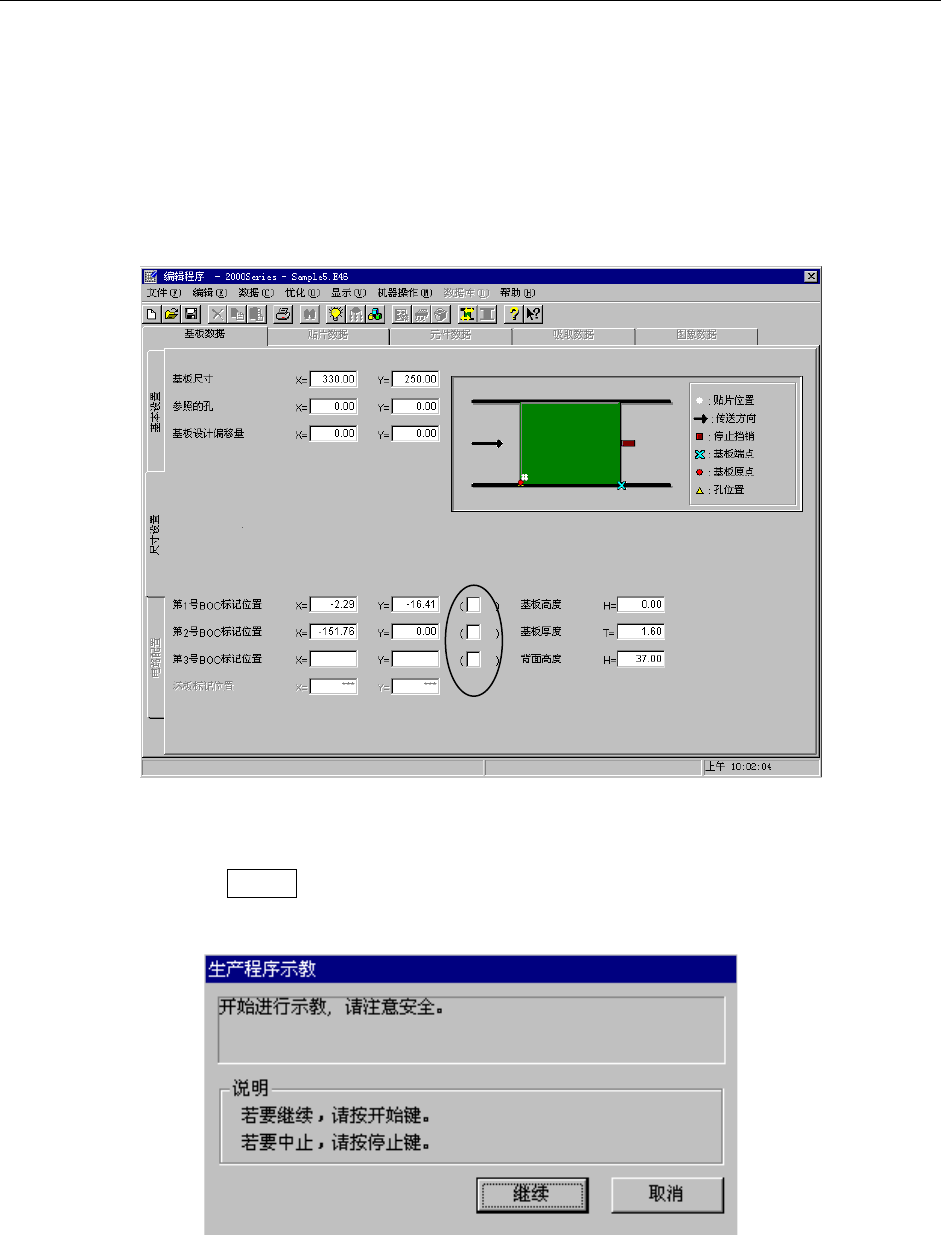

图 4-5-15 基板标记示教(1)
② 请按 HOD 的 CAMERA 键。
●打开安全盖，显示如下的画面。
图 4-5-16 确认画面
*
*
4-113
