第 4 章 生产程序制作

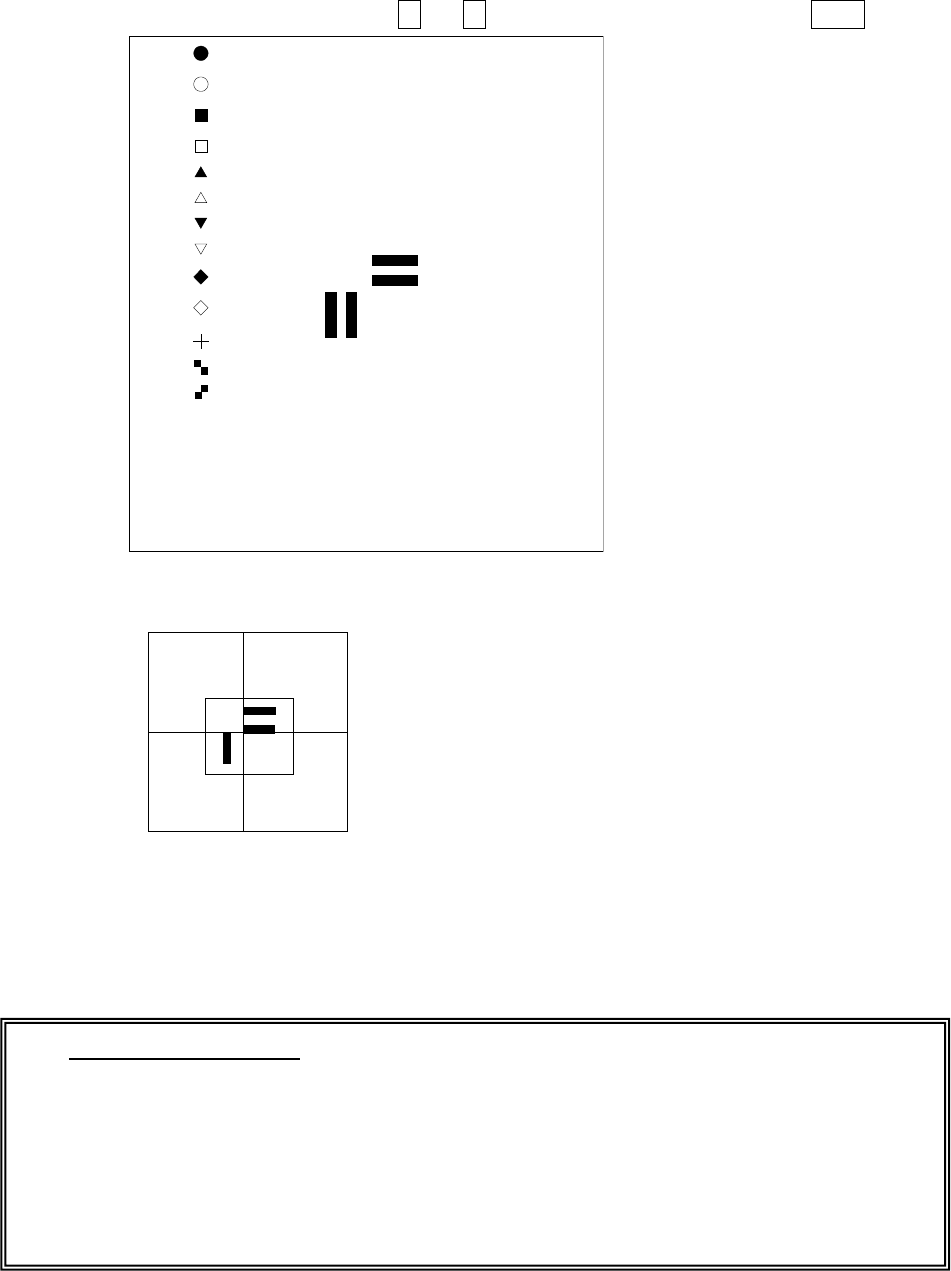

④ 请选择标记形状
然后，标记形状选择PR
*请将标记对准PR的位置(HOD的↑键、↓键(XY移动上下箭头键))，然后按下ENTER键。
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ *]ＰＲ
**********
⑤ 进行模板画面重心的示教。
⑥ 请进行检测框的示教。
完成④的操作后，自动将④操作中所设定的大小为框尺寸1.5倍的窗口与画面中心对准。(默
认窗口)想改变检测框时，按照与③相同的步骤进行。
● 关于模板设定的注意事项
1) 请确认在检测框内没有与已设定的模板相类似的图案。
2) 图案的大小与标准标记相同,为 0.5～3mm。
3) 坐标值请采用设计值(CAD 数据)。用若户指定模板数据，则不能求出精确的图案中心位置。
由于是以十字光标的移动来进行示教，所以用户所指定的位置将直接被视作中心位置(当
为一般的标记时，将计算获得的重心位置作为图案的中心位置，所以不会产生误差)。
4) 不能对用户指定的模板进行图像复制。
**********
在画面中显示刻度框和十字光标。
用“HOD”移动十字光标，决定模板的重心(该位置与
基板数据的标记坐标一致)。
4-120
第 4 章 生产程序制作
4-5-3 环境设置
设置程序编辑中的环境。
从菜单栏中选择“文件”/“环境设置”，显示设置画面。
图 4-5-21 环境设置
1) 单位
选择编辑时的长度、压力的表示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、大气压中选择。
2) 操作环境
① 退出时提示是否保存
●是：在下一次启动程序编辑时重新显示以下的项目。
1.工具栏显示、不显示
2.读入文件名
3.窗口尺寸
程序编辑结束后，重新进行程序编辑时，打开上次最后使用过的文件，进入尺寸设定
画面。
●否：下次进入程序编辑时，文件名显示新画面。
② 退出时提示是否优化
●是：如果在未进行优化的状态下结束程序，则显示优化执行的确认。
●否：不显示询问。
③ 提示数据库登录完成
●是：将元件数据登录到数据库中并结束后，通知登录已完成。
●否：不通知。
4-121
第 4 章 生产程序制作
3）设定吸取位置偏差值
在[吸取数据]的检测吸取位置偏移选项上设置为[执行]时,需设定默认值。
(请参见””4-3-5-2-6 检查”)初始值为 50 %”
4）数据库文件
数据库是指登记元件数据(含图像数据)的文件(详细内容请参见“第1部第5章数据库”)。
程序编辑中可使用的数据库只有一个。
虽然也可以制作、运行多个数据库，但需根据程序指定所使用的数据库。
<设定方法>
●使用
Flexline
数据库时
①单击“使用 FlexlineDB”左侧的选项，选择需要的项目。
②单击“浏览”，在“打开”画面中选择数据库文件。
图 4-5-22 打开文件
●使用
IS
元件数据库时
单击“使用 IS 元件数据库”左侧勾选框，进行勾选。
在此情况下，浏览的数据库，为自动浏览 IS 服务器内的数据库。
画面上将显示 IS 服务器的 IP 地址及端口号码。
※有关贴片机一端的数据库详情，请参见 5 章数据库，在 IS 端的设置请参见 IS 使用说明书。
5) 选择默认吸嘴
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。通过此处的指定，“元件数据”
自动选择的吸嘴号将发生变化。
例)指定了“将 500 号吸嘴作为默认值使用”时
⇒如果在“元件数据”中将元件尺寸输入为“2mm×1.2mm”，则“500 号吸嘴”将被自动选
择。
4-122
