第 4 章 生产程序制作
4-5-4-2 检测
可进行实际使用元件的贴片头安装,并将用各硬件测到的数据值反映到生产程序中的功能。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
4-5-4-2-1 检测模式
有“连续检测”和“单独检测”2种检测模式。可通过菜单选择来切换运行模式。
以下为各模式的功能。
检测子菜单
运行模式
运行内容
单独
单独检测 检测元件画面表格中显示的元件。
连续
连续检测
检测生产程序数据内所有元件/
条件一致的产品。可通过单
独模式，对在检测中因某种原因而导致检测失败的元件进行
个别检测。
4-5-4-2-2 检测的操作
① 单独检测条件的设定
从菜单栏中选择“机器操作”/“检测”/“单独”，显示如下画面。

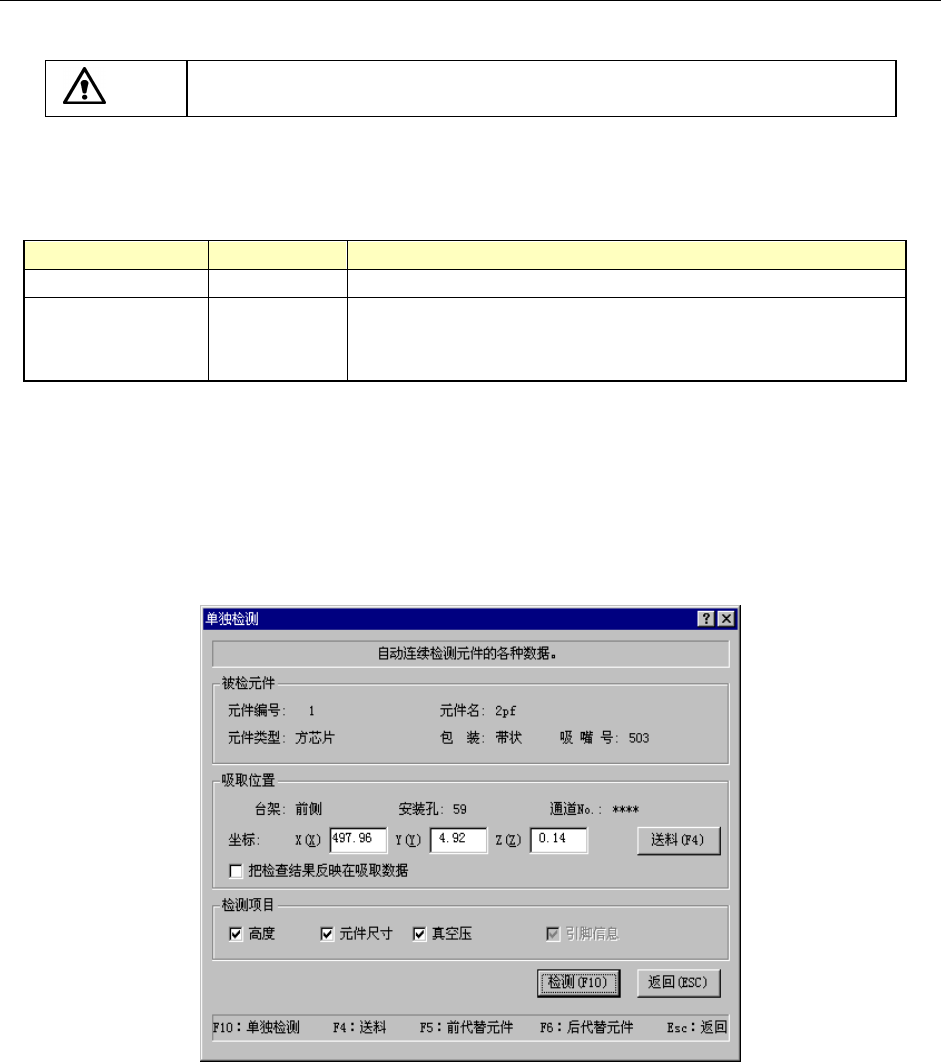

图 4-5-27 单独检测条件的设定
4-126
第 4 章 生产程序制作
(1) 所检测的元件
显示所检测元件的内容。
(2) 所检测元件的吸取位置
显示吸取元件的吸取位置的内容。可改变前一替代元件及下一替代元件的吸取位置。当没
有吸取数据时，不显示各项目，也不能进行吸取位置的变更、送料器顶推和示教。
● 送料器
顶推一下送料器，进给供应元件(32mm纸粘着除外)。
● 将示教结果反映在吸取数据中
选择是否将使用HOD进行示教的结果反映在吸取数据中。不选择时，坐标仅适用于此次吸
取时。
● 吸取坐标的变更方法
当用于检测的元件的吸取位置与实际有差异时，可以使用HOD示教贴片坐标。
此外，不进行示教而用手动输入也可变更坐标。
(3) 检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有
所不同。
设定结束后，单击“单独检测”，进行单独检测。
因元件的包装方式而有所不同，当元件尺寸在1mm以下时，显示选择将检测后的元件返还
或是废弃的确认。
图 4-5-28 元件返还确认
4-127
第 4 章 生产程序制作
3) 连续检测
检测所有指定的元件。
① 连续检测条件的设定
从菜单栏中选择“机器操作”/“检测”/“连续检测”，显示如下画面。
图 4-5-29 连续检测条件的设定
(1) 检测对象元件
仅在检测与元件数据中某一条件相一致的元件时设定。
(2) 检测范围
从作为对象的元件的条件上，进一步归纳某个元件编号，进行检测的情况下检查。
● 开始元件号：当指定开始检测的元件数据编号时检查。
●结束元件号：当指定结束检测的元件数据编号时检查。
●只贴片元件：当限定为贴片数据中指定的元件数据时检查。
（3)检测项目
选择需要检测的项目。默认值为选择所有可检测的项目。根据元件种类，可检测的项目有
所不同。
(4) 连续检测按钮(<START>按钮)
开始连续检测。
(5) 返回按钮(ESC键
)
返回原来的画面。
