第 4 章 生产程序制作
4-5-4-4-2 标记类：送料器台(前面/后面)
识别送料器台标记，储存识别坐标的实测值。该实测值将在贴片数据示教时的坐标修正中得
到反映。
从菜单栏中选择“机器操作”/“确认”/“标记类”/“送料器台”，显示确认画面。识别前
面送料器台的标记时，请选择“前面”，识别后面送料器台时，请选择“后面”。

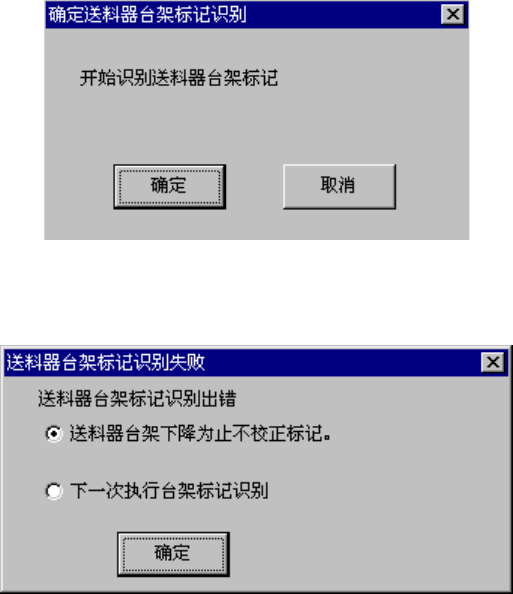

图 4-5-38 送料器台识别确认
在进行时，若送料器台标记识别失败（错误），显示如下的对话框。此时，识别结果不会储
存。选择标记识别在以后的什么时间进行。
图 4-5-39 台架标记识别错误
4-134
第 4 章 生产程序制作
4-5-4-4-3 坐标类：贴片位置
通过摄像机跟踪
贴片位置。确认监视器中显示的贴片位置，当输入坐标不准确时，可通过示教进行修正。
1) 条件设定
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“贴片位置”，显示如下画面。
图 4-5-40 贴片坐标位置摄像机跟踪
① 跟踪方法（传送方法）
(1) 自动传送（自动跟踪）
以一定的间隔，依次用摄像机捕获贴片位置。在以下的“自动传送间隔”设定的时间
停止，经过该设定的时间后移动到下一点。
●自动传送间隔：调整停止间隔。可设定的范围为0.01秒～5秒。
(2) 手动传送（手动跟踪）
按下HOD的“NEXT”键或<开始>按钮，向下一点移动。
② 跟踪范围
输入是否将贴片数据的第几点到第几点作为跟踪范围进行跟踪。默认值为对所有贴片点进
行。
进行了所有跟踪条件的设定，准备完成后，按下<开始>按钮或“执行”。
按下“关闭”，返回原来的画面。
4-135
第 4 章 生产程序制作
2) 正在执行贴片坐标位置摄像机跟踪
刚执行后，在各贴片坐标的跟踪中显示如下的对话框。
图 4-5-41 正在进行贴片位置摄像机跟踪
① 状态
(1) 跟踪模式
显示用传送方法设定的“手动”或“自动”。
(2) 跟踪范围
当选择所有贴片数据时，显示“最初”、“最后”。当变更了跟踪范围时，显示其编号。
(3) 跟踪状态
“动作中”表示轴正在移动中。“暂停”表示处于自动传送中的暂停中。“停止”表
示手动传送或有意识的停止。“轴待避中”表示正在将轴移动到安全位置。“标记识
别中”表示正在识别IC标记。
(4) 停止剩余时间
显示自动传送中的暂停剩余时间。
② 当前的贴片位置
显示当前的贴片信息。
“站台”在本装置中不显示。
③ 贴片坐标
是跟踪中的贴片坐标。坐标值可用手动输入或通过示教来变更。
④ 设定/取消
通过手动输入或示教而变更坐标值后生效。当按下“设定”时，储存贴片坐标。当不想保
存变更值时，请按下“取消”。
⑤ 整体的跟踪位置
根据跟踪位置的进展情况逐一进行。在停止时，可通过自由移动该滑块返回上一点或进入
下一点。
4-136
