第 4 章 生产程序制作
从菜单栏中选择“机器操作”/“确认”/“坐标类”/“跟踪吸取高度”，显示如下画面。
图 4-5-44 吸取高度摄像机跟踪
① 执行模式
按了2个按钮时，先执行跟踪吸取位置，再执行跟踪吸取高度。
② 自动示教
·执行自动示教：执行自动示教。
·检测能同时吸取的范围：完成优化后，检测能同时吸取的范围。
③ 跟踪方法（传送方法）
(1) 自动跟踪（自动传送）
以一定的间隔，依次使用摄像机捕获吸取位置。在以下的“自动跟踪间隔”中设定的
时间中停止，经过该设定的时间后移动到下一点。
●自动传送间隔：调整停止间隔。设定范围为0.01秒～5秒。
(2) 手动传送（手动传送）
通过按HOD的“NEXT”键或<开始>按钮，移动到下一点。
④ 跟踪顺序与范围
(1) 元件顺（元件顺序）
输入是否将贴片数据的第几号到第几号作为跟踪范围进行跟踪。
初始设定为对所有元件进行。
(2) 送料器（送料器顺序）
按顺序跟踪送料器台的前面/后面。
请选择要跟踪的送料器台。
⑤ 各点动作(吸取高度跟踪)
可设定移动到各跟踪点后进行的操作。
(1) 检测值有差分时停止
当用HMS测量出的检测值与吸取数据中设定的吸取高度值之间的差异超出了差异判定值
所规定的容许范围时，显示信息并停止。
(2) 不能检测时停止。
无法使用HMS测量时，(无元件时等)显示信息并停止。
(3) 读取检测值。
可在对每一点进行确认的同时，通过HMS测量出的值添加到吸取数据中。
(4) 确认摄像机位置（使用摄像机进行位置确认。）
在使用HMS移动到吸取点前，可用
VCS监视器确认吸取点。
4-138
第 4 章 生产程序制作
4-5-4-5 管理
对用“示教”进行标记数据示教时所注册的标记数据数据库文件进行各种管理。
4-5-4-5-1 管理：标记数据库
对于标记数据示教时所注册的标记数据数据库文件进行各种管理。
从菜单栏中选择“机器操作”/“管理”/“管理”/“标记数据库”，显示如下画面。

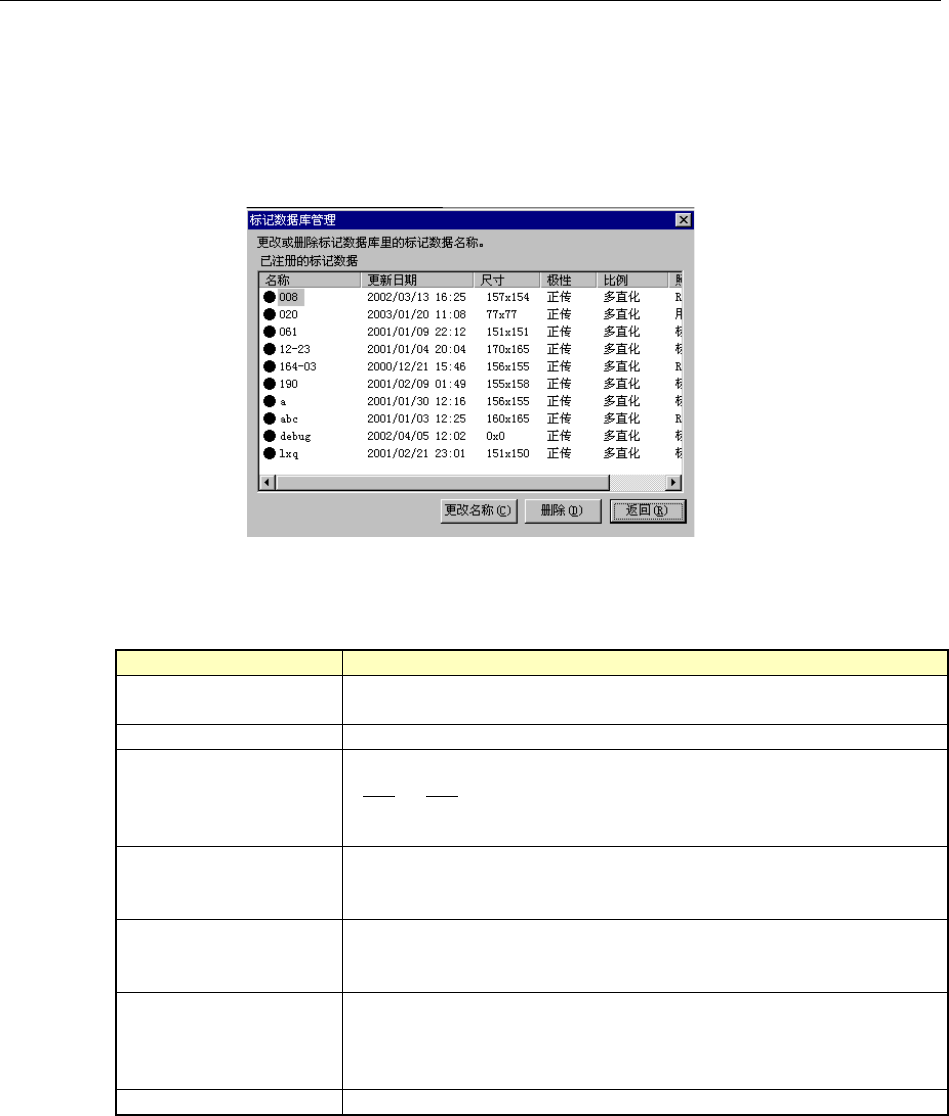

图 4-5-45 标记数据库管理
(1) 已注册的标记数据
在一览表中显示数据库中储存的标记数据。各项目的含义如下。
① 名称变更
可变更已注册的名称。将光标对准列表内想变更的数据所在的行，按下“修改标记数据文
件名”按钮。
② 删除
可删除已注册的数据。将光标对准列表内想删除的数据所在的行，按下“删除”按钮。
项目 含义
名称
标记的名称
(在文字的前面显示形状)
更新日期 注册进数据库的日期
尺寸
标记数据的纵横像素数(像素数，1mm=约 77 像素)
aaa x bbb
aaa = 横方向的像素数
bbb = 纵方向的像素数
极性
标记的显示方式
正色 = 黑底白标记
反色 = 白底黑标记
样式
标记的图像数据样式
多值化 = 标记数据以多级图像被采用
二值化 = 标记数据以 2 级图像被采用
照明图案
标记识别的照明图案
标准：采用标准的照明图案
注册/保护：采用带注册/保护膜的照明图案
用户：采用用户自定义的照明图案
站台
KE-2000R 系列不使用
4-139
第 4 章 生产程序制作
4-5-4-6 元件示教
本功能是指：对球型元件（通用画像元件、BGA、FBGA）的球进行测量的功能。
详细情况请参见使用说明书 CD。选择元件示教后，显示图像元件示教画面。

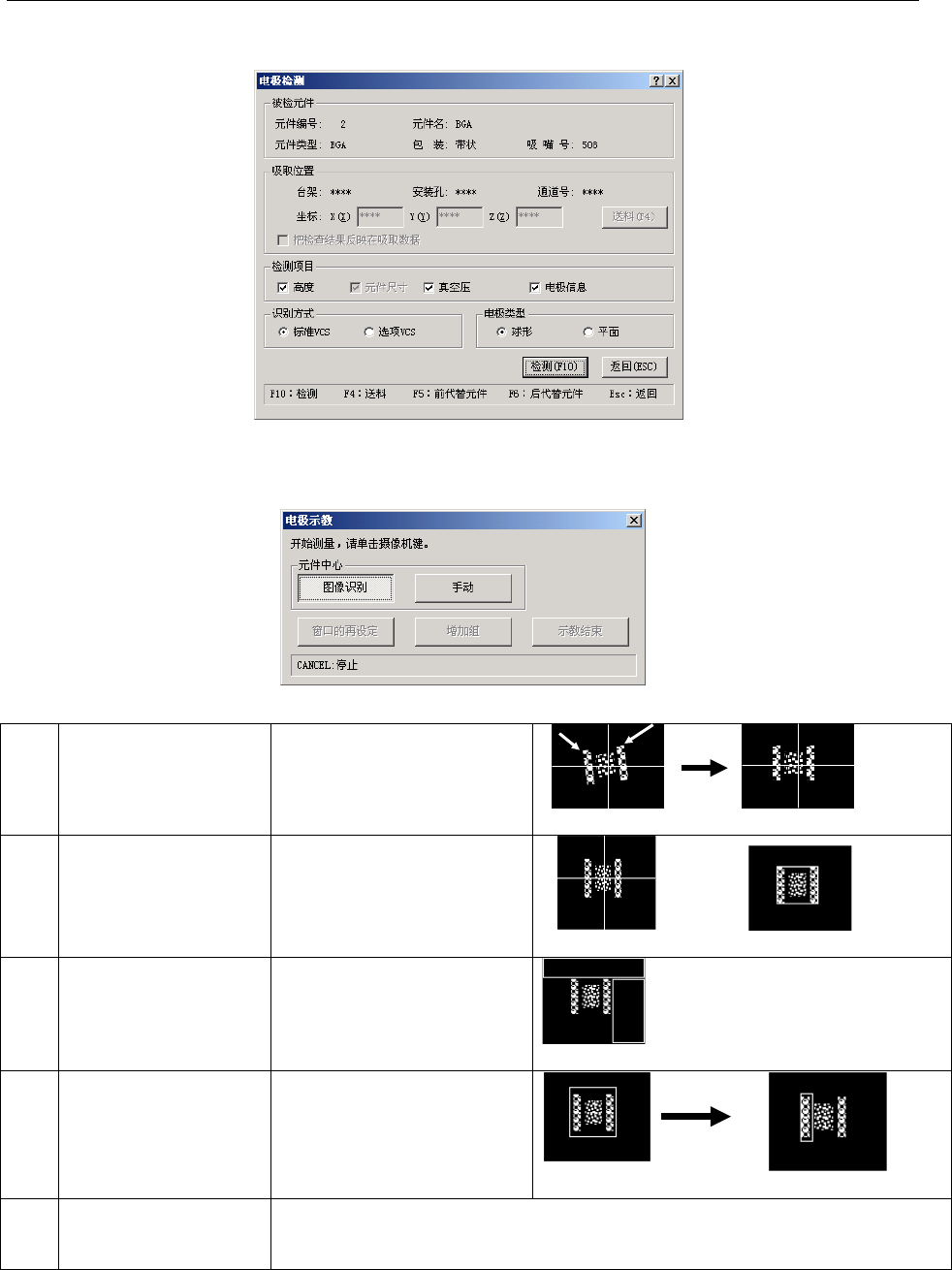

图 4-5-46 图像元件示教
单击[测量（F10 ）]按钮后，开始测量。
吸取元件后，显示球图像示教中的画面。请执行示教。
图 4-5-47 元件示教中
① 示教元件倾斜 指定元件的左上角和右上
角，校正倾斜角度。
② 示教元件中心
（只限通用图像元件）
用图像识别或手动指定元
件中心。
也可用 HOD 的 WINDOW 键设
定示教。
<用十字标尺设定> <在窗口设定>
③ 指定排除领域
（只限于 BGA,FBGA）
除电极部分以外若有其他
光亮的部位时，应将其指定
为排除领域。
④ 设定球区域
（只限于通用图像元
件）
进行窗口示教，使窗口内只
有同一直径的电极。
⑤ 确定数据 设定区域后，确认所测量的数据，再按下确定按钮。不确认测量数据就结
束时，请按取消按钮。
4-140
