第 4 章 生产程序制作 4-5-6 帮助 No. 帮助组 说明 1 帮助 起动帮助后，显 示程序编 辑帮助。 2 版本信息 显示关于程序编 辑的信息 。 图 4-5-50 版本示例 4- 142
第 4 章 生产程序制作
4-5-5 打印
选择“文件”/“打印”，从“程序数据”、“吸嘴设置”、“生产信息”、“优化”中选择
要打印的项目。
优化时需要进一步选择“选项”、“供应数”。

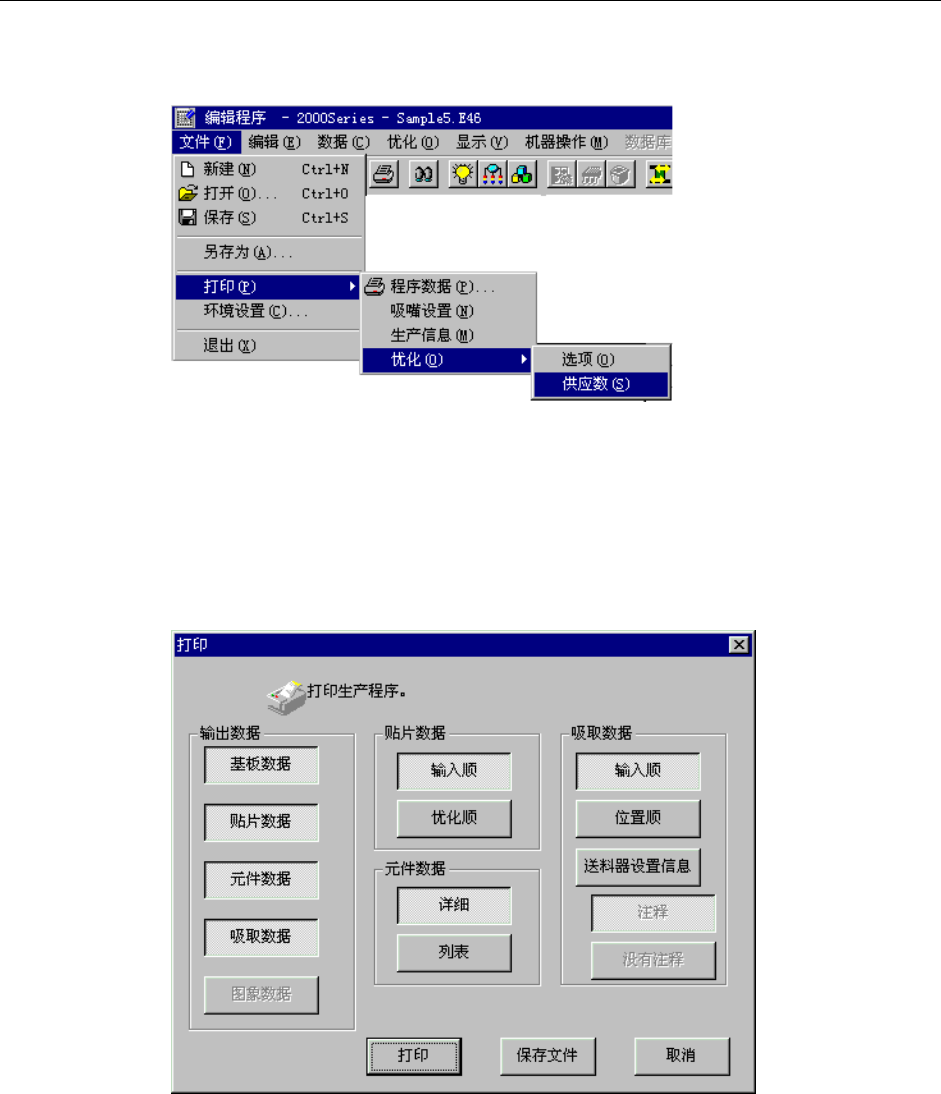

图 4-5-48 生产程序编辑显示的打印菜单
●“程序数据”：打印生产程序的内容。
选择要打印的内容，单击“打印”。如果单击“文本文档”，可以将数据保存为文本格式(t
xt)的文件。
可选择<基板数据>、<贴片数据>、<元件数据>、<吸取数据>、<图象数据>的打印。
图 4-5-49 程序数据打印菜单
●“吸嘴分配”：打印吸嘴的分配状态。
●“生产管理信息”：生产管理信息由<生产管理信息>、<生产条件>、<元件数>构成，可通
过按钮来指定打印。在凹状态时打印。
●“优化/选项”：打印优化选项的设定内容。
●“优化/供给数”：打印优化选项的“元件供给数”。
4-141
第 4 章 生产程序制作
4-5-6 帮助
No.
帮助组 说明
1 帮助 起动帮助后，显示程序编辑帮助。
2 版本信息 显示关于程序编辑的信息。
图 4-5-50 版本示例
4-142
第 4 章 生产程序制作
4-5-7 程序编辑的结束
从菜单栏中单击「文件」/「退出」。
图 4-5-51 程序编辑的结束
如果程序中有所变更而尚未保存时，显示如下的确认。
图 4-5-52 结束时确认保存的对话框
●“是” ：进行保存。保存后结束程序编辑。
●“否” ：不进行保存而结束程序编辑。
●“取消 ”：停止结束处理。
4-143
