第 5 章 其它 功能 5-1-1-7 制作图像数据 单击“图像表格”标签后，可显示制作图像数据的画面。 关于制作方法，请参见“ 4-3- 7 图像数据”。 5-1-1-8 打印 从菜单栏中单击“文件” /“ 打印”后，显示如下画面。 设置打印条件，单击“确定”后，即可打印。 打印需要安装打印机驱动程序。 5-1-1-9 退出数据库 单击 “ 文件” /“ 退出”。 5-25
第 5 章 其它功能
4) 默认值

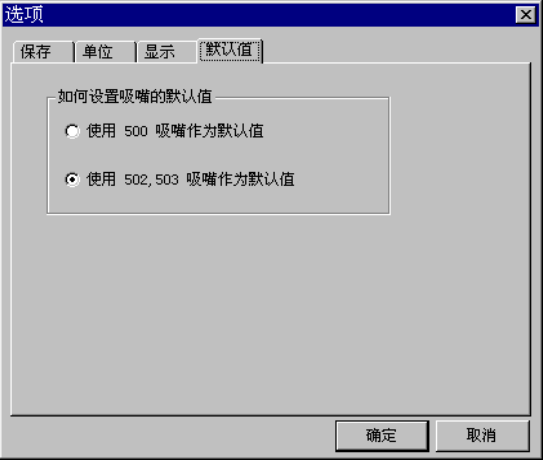

① 如何设置吸嘴的默认值
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。制作数据时自动选择的吸嘴号，
将根据根据这里的设置而变。
例)指定“使用500号吸嘴为默认值”时
⇒输入元件尺寸“2mm×1.2mm 后 ，“ 500 号吸嘴”即被自动选择。
5-24
第 5 章 其它功能

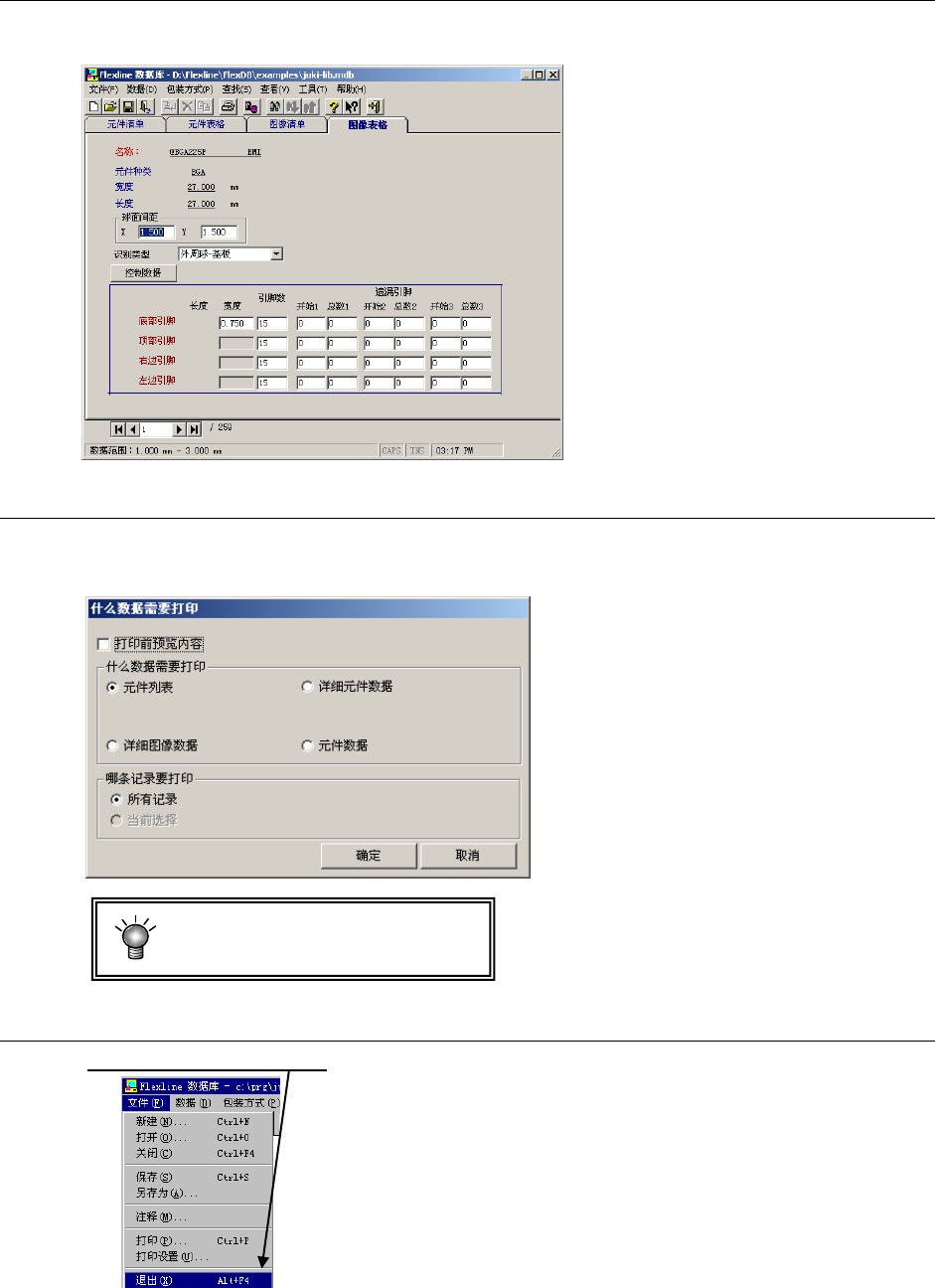

5-1-1-7 制作图像数据
单击“图像表格”标签后，可显示制作图像数据的画面。
关于制作方法，请参见“4-3-7 图像数据”。
5-1-1-8 打印
从菜单栏中单击“文件”/“打印”后，显示如下画面。
设置打印条件，单击“确定”后，即可打印。
打印需要安装打印机驱动程序。
5-1-1-9 退出数据库
单击“文件”/“退出”。
5-25
第 5 章 其它功能
5-1-2 IS 数据库
5-1-2-1 IS 元件数据库的使用方法
在“
编辑生产程序
”中，可运用数据库来制作元件数据。
(1) 已经知道元件名时
元件名已被注册到数据库时，只要在“贴片数据”中输入元件名，数据库的内容即被注册到
正在制作的生产程序中。
在此输入元件名，即可完成元件数据。

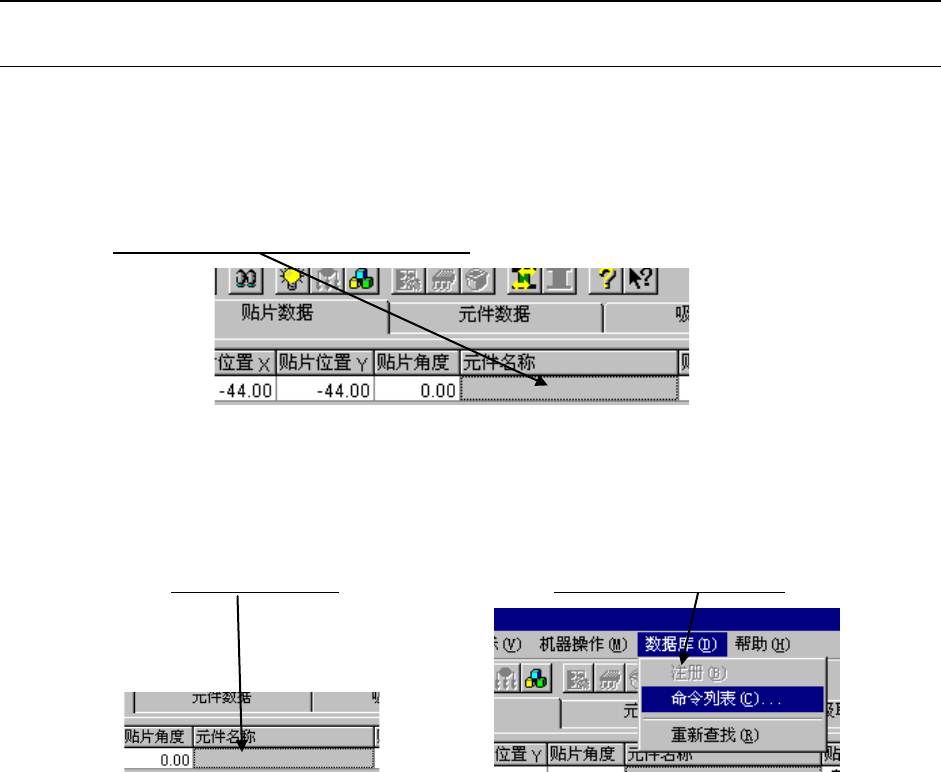

(2) 不知道元件名时
显示数据库列表，从列表中选择要注册的元件。(
命令列表
功能)
<步骤>
① 请单击空白的元件名称栏。 ② 请单击“数据库”/“命令列表”。
5-26
